تفاصيل المنتج:
|
| طلب: | سائل / غاز / بخار | رقم المنتج.: | NY3051 |
|---|---|---|---|
| نطاق القياس: | 0.006 ميجا باسكال ، 0.04 ميجا باسكال ، 0.25 ميجا باسكال ، 1.0 ميجا باسكال ، 2.5 ميجا باسكال | ملء السائل: | زيت السيليكون ، زيت خامل (اختياري) |
| مادة الحجاب الحاجز: | 316L ، سبيكة Ha C (يمكن تخصيصها) | درجة الدقة: | فئة 0.025 ، فئة 0.075 ، فئة 0.1 ، فئة 0.2 |
| مزود الطاقة: | 24VDC | ||
| تسليط الضوء: | جهاز إرسال مستشعر ضغط الأبخرة,جهاز إرسال مستشعر الضغط من الفئة 0.1,محول طاقة ضغط السائل 316L |
||

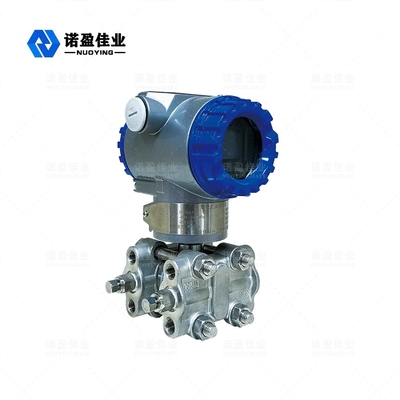

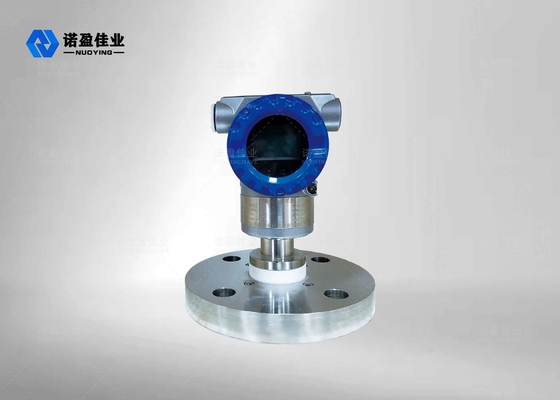

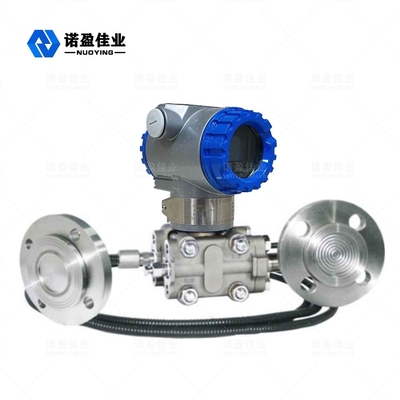

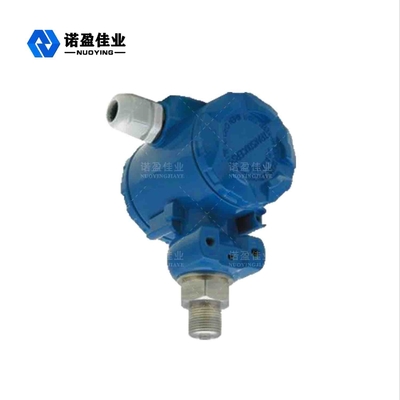

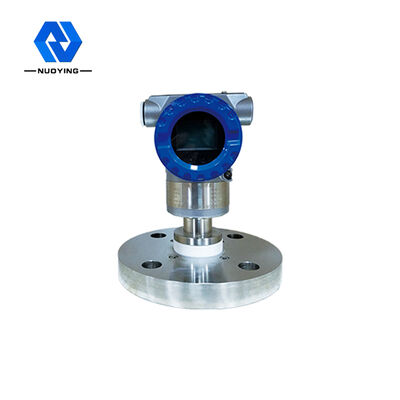

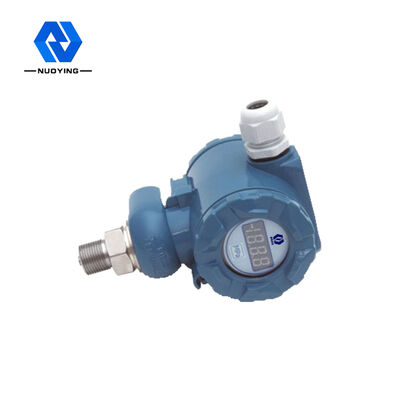

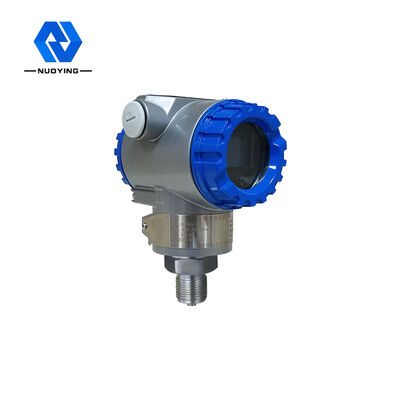

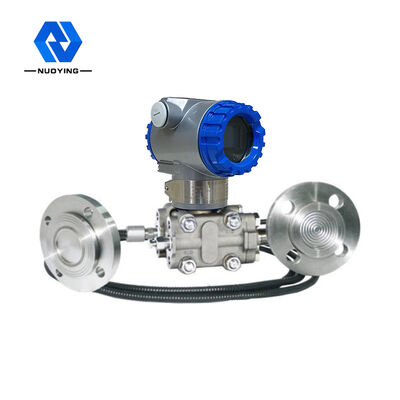

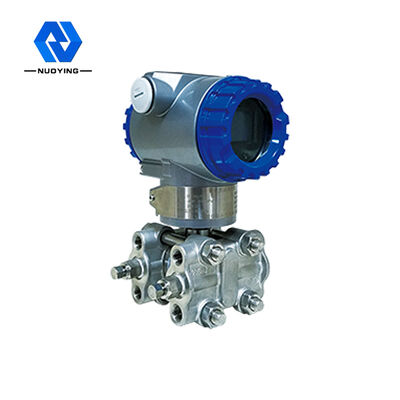

NY3051مرسل الضغط
إن أجهزة إرسال الضغط / الضغط التفاضلية الذكية من سلسلة NY3051 هي أدوات ميدانية ذكية تتماشى مع بروتوكول HART.اعتماد غشاء مستورد عند التصميم باستخدام معالج دقيق مع دائرة اتصال HART ، يمكن أن يكون مع أي بروتوكول اتصال HART يدعم برنامج الكمبيوتر الشخصي أو يتوافق مع بروتوكول اتصال HART لـ 475 يدًا لمشغل اتصال ثنائي الاتجاه ، مع خمسة شاشات LCD رقمية ذكية ، يمكن أن يكون المشهد يُظهر قيمة التفاضل / الضغط ، وقيمة الإخراج الحالية وقيمة النسبة المئوية للإخراج ، وتصحيح الأخطاء مريح للغاية ، ويحقق الوظائف الرقمية والذكية لجهاز الإرسال ، ومتوافق مع إشارة الإخراج التناظرية التقليدية 4 ~ 20mA ، حتى لا يغير التحكم يمكن للنظام أن يدرك وتبادل الجدول التناظري.
مبدأ العمل
تحتوي أجهزة إرسال الضغط / الضغط التفاضلية الذكية من سلسلة NY3051 على مكون استشعار بسعة متغيرة ، تسمى الغرفة "5" (انظر الشكل أدناه).ينتقل ضغط العملية إلى الحجاب الحاجز المركزي للغرفة "5" من خلال الحجاب الحاجز المعزول على جانبي الغرفة "5" والسائل الملء.الحجاب الحاجز المركزي هو عنصر مرن ينتج عنه إزاحة تشوه تقابل فرق الضغط بين الجانبين المؤثرين عليه ، ويتحول هذا الإزاحة إلى سعة تفاضلية تكونت على لوحة السعة.تحويل مكثف ضعيف إلى إشارة خرج قياسية بواسطة دائرة إلكترونية.
ميزة التصميم
◎دقة عالية ، استقرار جيد ؛
◎ مع التشخيص الذاتي المستمر ، والتعويض الخطي ووظائف الضبط الرقمي ؛
◎ يمكن تحقيق التعديل المحلي للصفر ، المدى ، ويمكن تحقيقه أيضًا عن طريق المشغل اليدوي عن بُعد ، وضبط الكمبيوتر عن بُعد ؛
يمكن تحديد الإخراج الخطي أو الجذر وفقًا للتطبيقات المختلفة ؛
◎ يمكن ضبط وقت التخميد بين 0.1 ~ 16 ثانية ؛
◎ يمكنها تحقيق تحويل وحدات قيمة الضغط في KPa ، Pa ، InH: 0 ، بار ، إلخ ؛
يمكن ضبط أوضاع الفشل والسلامة عن طريق تبديل مفتاح الفشل / الأمان ؛
◎ بنقطة واحدة ، ونقطة متعددة ووضع الصفيف ؛
◎ مع وظيفة الحماية من انقطاع التيار الكهربائي ، يمكن لإيقاف التشغيل حفظ بيانات العمل الخاصة به تلقائيًا ؛
◎ عنصر صلب ، لوحة دوائر مطبوعة صغيرة من نوع المكونات ، خفيفة الوزن ، مقاومة قوية للزلازل ؛
حماية جيدة من الحمل الزائد أحادي الاتجاه ؛
المعايير الفنية
| تطبيقات نموذجية | السوائل والغازات والأبخرة | ||||||||
| موديل المنتج | NY3051 | ||||||||
| نطاق القياس | URL الحد العلوي | ||||||||
| شفرة | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| ملء السائل | زيت السيليكون ، زيت خامل (اختياري) | ||||||||
| مادة الحجاب الحاجز | 316L ، سبيكة Ha C (يمكن تخصيصها) | ||||||||
| درجة الدقة | فئة 0.025 ، فئة 0.075 ، فئة 0.1 ، فئة 0.2 | ||||||||
| مزود الطاقة | 24VDC | ||||||||
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | ||||||||
| درجة حرارة العمل | -40 ~ + 85 درجة | ||||||||
| درجة حرارة العملية | -25 ~ 125 درجة مئوية (> + 125 درجة مئوية (يمكن تخصيصها) | ||||||||
| عملية اتصال | الخيط والشفة (اختياري) | ||||||||
| وقت التخميد | 0.1-16 ثانية قابل للتعديل | ||||||||
| العرض الميداني | LCD (اختياري) | ||||||||
| درجة الحماية | IP67 | ||||||||
| درجة مقاومة للانفجار | ExiaITCT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) | ||||||||
*ملاحظات: يمكن تخصيص المنتجات وفقًا لمتطلباتك الخاصة!
