تفاصيل المنتج:
|
رقم الموديل: | NYLU-JB | مزود الطاقة: | 12 ~ 24 فولت تيار مستمر |
---|---|---|---|
فئة الدقة: | 1.0،1.5 | الضغط الاسمي: | 1.6 ميجا باسكال |
فقدان الضغط: | معامل السحب cd≤2.4 | درجة مقاومة للانفجار: | انظر الشهادة للحصول على التفاصيل |
درجة حرارة متوسطة: | -40 ~ 350 درجة مئوية | إشارة الخرج: | الإشارة الحالية القياسية 4 ~ 20mA |
تسليط الضوء: | 20mA جهاز قياس تدفق السائل الرقمي,مقياس تدفق السائل الدوامي,مقياس تدفق التوربينات السائلة 1.6MPa |
أجهزة قياس تدفق السائل الرقمية منخفضة التكلفة 4-20mA
وصف
يستخدم مقياس تدفق المخرجات 4-20mA تقنية تفاضلية متقدمة ، مع العزل والدرع والتصفية وغيرها من التدابير للتغلب على المنتجات المماثلة ، ومقاومة الصدمات الضعيفة ، واضطراب بيانات الإشارة الصغيرة وغيرها من المشكلات ، واستخدام تقنية تغليف المستشعر الفريدة والحماية تدابير لضمان موثوقية المنتج.

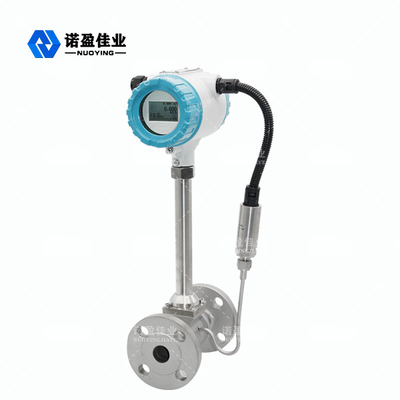

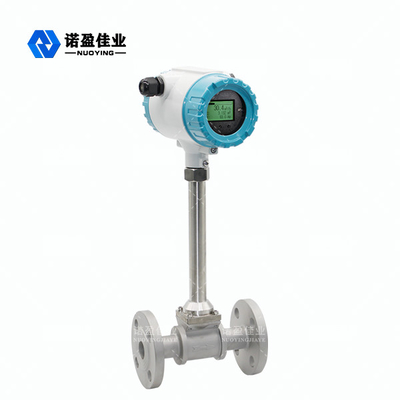

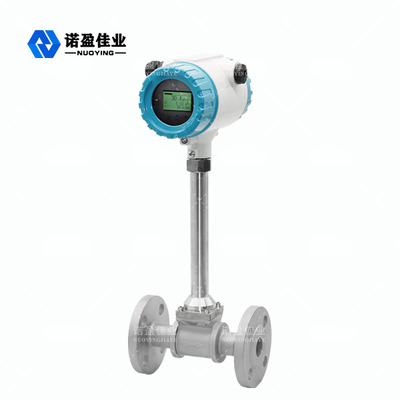

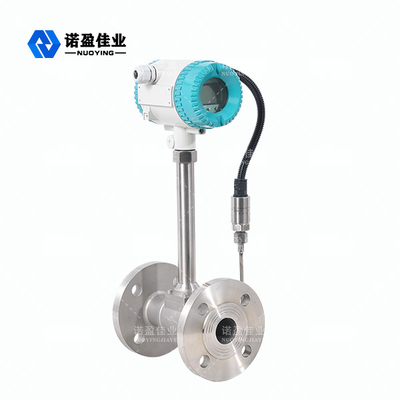

صور مفصلة
تخصيص
أجهزة قياس تدفق السائل الرقمية منخفضة التكلفة 4-20mA | |||
الممر الاسمي (مم) | 15 ، 20 ، 25 ، 40 ، 50 ، 65 ، 80 ، 125 ، 150 ، 200 ، 250 ، 300 | ||
مادة الصك | 1Cr18Ni9Ti | ||
الضغط الاسمي (الأم) | PN1.6Mpa ؛PN2.5Mpa ؛PN4.0 ميجا باسكال | ||
قياس درجة الحرارة المتوسطة | -40 درجة مئوية ~ + 250 درجة مئوية ؛-40 درجة مئوية ~ + 350 درجة مئوية | ||
الظروف البيئية | درجة الحرارة | رطوبة | الضغط الجوي |
-10 درجة مئوية ~ + 55 درجة مئوية | 5٪ إلى 90٪ | 86 ~ 106 كيلو باسكال | |
دقة | السائل: ± 0.5 للإشارة ؛الغاز أو البخار: ± 1.0 ، ± 1.5 | ||
نسبة المدى | 1:10 ؛1:15 | ||
إشارة الخرج | 4-20mA أو نبض اختياري | ||
مزود الطاقة | مجسات | المرسلات | نوع العرض المباشر |
12V DC / 24V DC | 24 فولت تيار مستمر | يأتي الجهاز مع بطارية ليثيوم 3.2 فولت | |
طريقة التثبيت | شفة لقط أو اتصال شفة متكاملة | ||
درجة مقاومة للانفجار | ExdllBT6 | ||
درجة الحماية | IP65 |
أجهزة قياس تدفق السائل الرقمية منخفضة التكلفة 4-20mA | ||
مجموعة تدفق | ||
العيار (مم) | المدى السائل (M3/ ح) | نطاق الغاز (م3/ ح) |
DN15 | 1.2-6.2 | 5-25 |
DN20 | 1.5-10 | 8-50 |
DN25 | 1.6-16 | 10-70 |
DN32 | 1.9-19 | 15-150 |
DN40 | 2.5-26 | 22-220 |
DN50 | 3.5 - 38 | 36-320 |
DN65 | 6.2-65 | 50-480 |
DN80 | 10-100 | 70-640 |
DN100 | 15-150 | 130-1100 |
DN125 | 25-250 | 200-1700 |
DN150 | 36-380 | 280-2240 |
DN200 | 62-650 | 580-4960 |
DN250 | 140-1400 | 970-8000 |
DN300 | 200-2000 | 1380-11000 |
سمات
· لا توجد أجزاء متحركة ، استقرار طويل الأمد ، هيكل بسيط وسهل التركيب والصيانة
· استخدام دائرة الضوضاء ورأس مستشعر الاهتزاز ، مع أداء اهتزاز معين مضاد للبيئة
· استخدام تكنولوجيا الحواسيب الصغيرة ذات رقاقة واحدة منخفضة الطاقة للغاية ، وبطارية ليثيوم 3.2V10AH بجهاز كمبيوتر واحد مع أكثر من 5 سنوات من عمر الخدمة
· معامل الأداة للتصحيح غير الخطي بالبرمجيات يحسن دقة القياس
· فقدان ضغط صغير ، نطاق قياس واسع
· استخدام EEPROM للتدفق التراكمي للحماية من انقطاع التيار الكهربائي والحماية لأكثر من 10 سنوات
التطبيقات
مقياس تدفق الخرج 4-20mA هو مقياس تدفق حجمي يمكنه قياس التدفق الحجمي للغاز أو البخار أو السائل أو التدفق الحجمي أو التدفق الكتلي ، ويمكن استخدامه كجهاز إرسال تدفق في نظام التحكم الآلي.
منتجات ذات صله
التعليمات
س: كم من الوقت سوف ترد علي؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم ، يتوفر طلب عينة لفحص الجودة واختبار السوق.ولكن عليك أن تدفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج الخاص بك؟
ج: بمجرد الحصول على تأكيد المنتج واستلام الدفعة المسبقة ، سيبدأ الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل لأمر صغير و 10-15 يومًا للطلب الكبير.
س: كيف تتحكم في جودتك؟
ج: ثلاث خطوات فحص (للسلع الأصلية والإنتاجية والتامة الصنع) + خدمة ضمان جيدة (سنة واحدة مجانية لتغيير واحدة جديدة دون أي عوامل ضرر بشري).
س: ما هي الشهادات التي لديك؟
ج: ISO9000 ، CE ، شهادة مقاومة للانفجار ، بنفايات جاهزة.وقبل تسليم البضائع ، يمكن أيضًا تقديم شهادة فحص الجودة والسلامة الصادرة عن الأجزاء الثالثة.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: أرحب جدا!سافر إلى ميناء شيان يانغ الجوي.كان من دواعي سروري الكبير بالنسبة لنا.
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم فترة ضمان لمدة 12 شهرًا.
س: هل يمكنك تقديم خدمة OEM والمخصصة؟
ج: نعم ، يتوفر كل من OEM و ODM ، لدينا قسم البحث والتطوير المهني الذي يمكن أن يوفر حلولًا احترافية لك.
وصف مقياس تدفق التوربينات
يتم البحث عن مقياس التدفق الدوامي NYLU-JB وإنتاجه وفقًا لمبدأ تدفق دوامة Karman ، ويستخدم بشكل أساسي لقياس تدفق السوائل المتوسطة في خطوط الأنابيب الصناعية ، مثل الغاز والسائل والبخار والوسائط الأخرى.يتميز بفقدان ضغط صغير ، ونطاق قياس كبير ، ودقة عالية ، ولا يتأثر تقريبًا بالمعلمات مثل كثافة السوائل ، والضغط ، ودرجة الحرارة ، واللزوجة ، وما إلى ذلك عند قياس التدفق الحجمي لظروف العمل.لا توجد أجزاء ميكانيكية متحركة ، لذا موثوقية عالية وصيانة منخفضة.يمكن أن تكون معلمات الأداة مستقرة لفترة طويلة.يعتمد مقياس التدفق الدوامي على مستشعر الضغط الكهروإجهادي ، والذي يتمتع بموثوقية عالية ويمكن أن يعمل في نطاق درجة حرارة العمل من -20 ℃ ~ + 250 ℃.هناك إشارات قياسية تمثيلية وإخراج إشارة نبضية رقمية ، وهو سهل الاستخدام مع الأنظمة الرقمية مثل أجهزة الكمبيوتر.إنها أداة قياس متقدمة نسبيًا ومثالية.
دقة القياس عالية ، والموثوقية عالية ، ولا يلزم تصحيح الأخطاء في الموقع.
◎ يمكنه نقل إشارات المرور عبر مسافات طويلة ، ويمكن ربطه بشبكة مع أجهزة الكمبيوتر لتحقيق إدارة مركزية.
◎ تتبنى لوحة التضخيم تصميمًا فريدًا يمكن استخدامه لكل من الغاز والسائل.
◎ توجد إشارات قياسية تمثيلية ومخرجات إشارة نبضية رقمية ، وهي سهلة الاستخدام مع الأنظمة الرقمية مثل أجهزة الكمبيوتر.
◎ يمكن استخدام الأدوات المقاومة للانفجار في الأماكن المقابلة المقاومة للانفجار.
◎ تصميم وإنتاج حسب الطلب وفقًا لمتطلبات العملاء.
المعلمة التقنية لمقياس التدفق التوربيني
مزود الطاقة | 12 ~ 24 فولت تيار مستمر |
الضغط الاسمي | 1.6 ميجا باسكال ، 2.5 ميجا باسكال ، 4.0 ميجا باسكال وما فوق |
فئة الدقة | 1.0،1.5 |
درجة حرارة متوسطة | -40 ~ 350 درجة مئوية |
فقدان الضغط | معامل السحب cd≤2.4 |
إشارة الخرج | نبض الجهد منخفض المستوى مستوى عالٍ IV 6V.الإشارة الحالية القياسية 4 ~ 20mA |
درجة مقاومة للانفجار | ExiaIICT6Ga (انظر الشهادة للحصول على التفاصيل) |
