تفاصيل المنتج:
|
| نوع المسبار: | ينقسم | دقق في المواد: | PP / PVC / PTFE / 304 (اختياري) |
|---|---|---|---|
| نطاق القياس: | 0-20 م | دقة القياس: | ＜ 0.25٪ (المدى ＜ 20 م) |
| زاوية القياس: | 10 درجة | درجة حرارة العملية: | -20 درجة مئوية + 80 درجة مئوية |
| ضغط العملية: | ضغط عادي | وضع العرض: | مستوى السائل ، المسافة (ارتفاع فارغ) |
| تسليط الضوء: | NYCSUL-502 جهاز إرسال المستوى بالموجات فوق الصوتية,محول مستوى الموجات فوق الصوتية المنفصل 24VDC,جهاز إرسال مستوى السائل بالموجات فوق الصوتية |
||

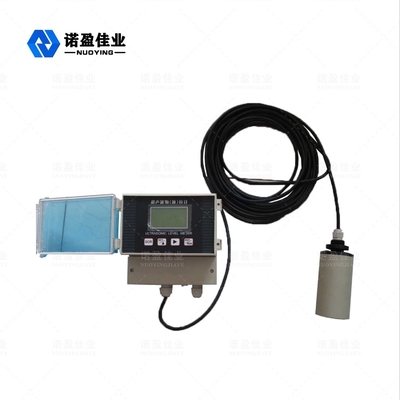

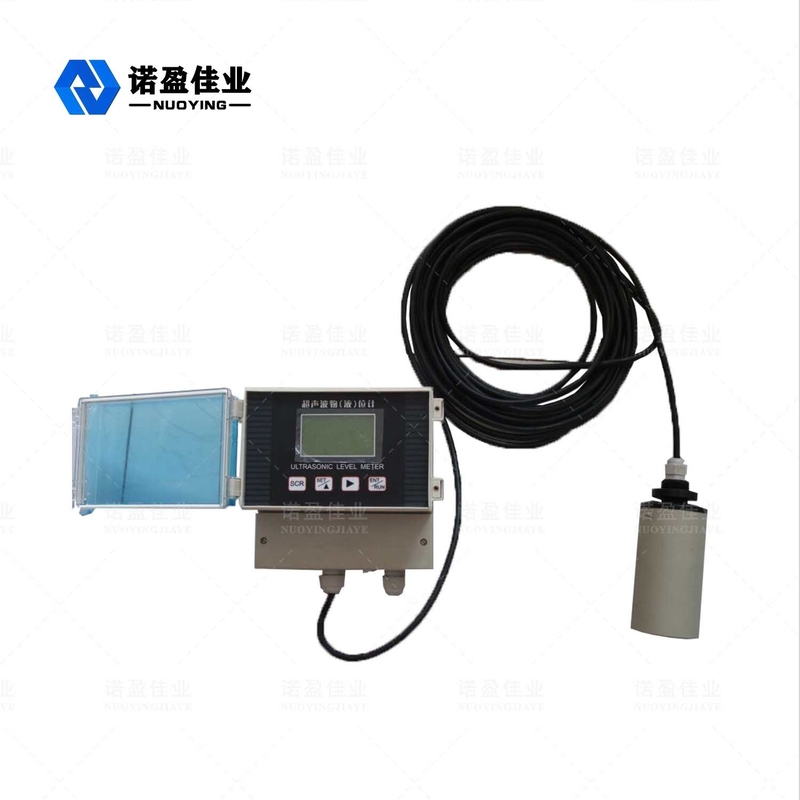

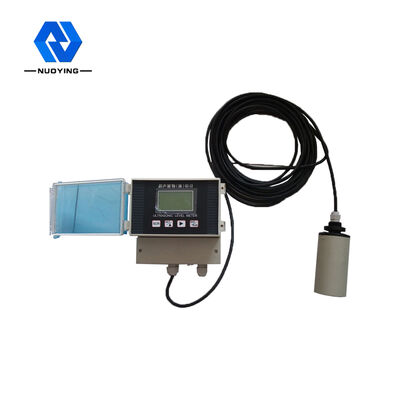

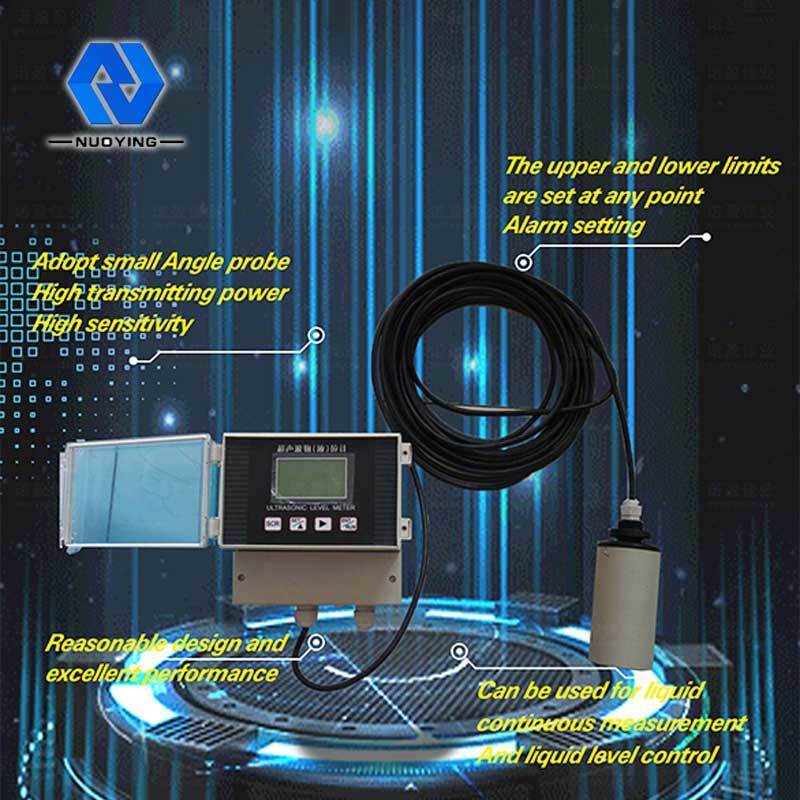

سبليت 24VDC NYCSUK-502 مفتاح مستوى السائل بالموجات فوق الصوتية متصل بخيط
NYSCSUK-502 مبدأ عمل تبديل المستوى بالموجات فوق الصوتية
يتم نقل الوقود ومواد التشحيم والمواد الكيميائية ومبيدات الآفات وبعض المحاليل المائية المحددة في الإنتاج الصناعي أو أنظمة تجارة النقل بواسطة صهاريج التخزين ، لذلك من الضروري الاحتفاظ بالمعلومات البيئية (الموقع ودرجة الحرارة ومستوى السائل والضغط وما إلى ذلك) للخزانات في النظام بأكمله.يتم تثبيت مفتاح المستوى بالموجات فوق الصوتية في الجزء العلوي من الحاوية.تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار شعاعًا من النبض فوق الصوتي إلى الكائن المقاس.تنعكس الموجة الصوتية على سطح الجسم ، ويتم استقبال جزء من الصدى المنعكس بواسطة المسبار وتحويله إلى إشارة كهربائية.

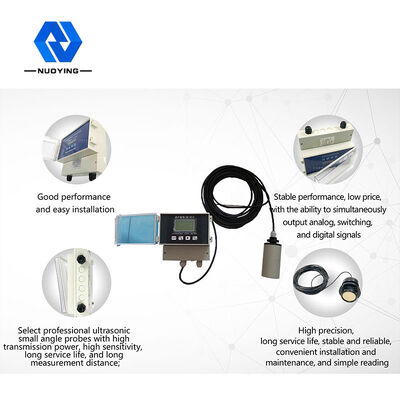

NYSCSUK-502 ميزة تصميم مفتاح المستوى بالموجات فوق الصوتية
1. تصميم معقول ، أداء ممتاز ، هيكل بسيط وتركيب مريح.
2. يستخدم جهاز الموجات فوق الصوتية مسبار زاوية صغير ، والذي يتميز بقوة نقل عالية وحساسية.
3. غلاف من الفولاذ المقاوم للصدأ 316L وكابل مغلف من Teflon®.
4. مقاومة عالية للتآكل وهيكل محكم الإغلاق ، IP68.
المعايير الفنية لمفتاح المستوى بالموجات فوق الصوتية NYSCSUK-502
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق الترددات | 40 كيلو هرتز ، 100 كيلو هرتز |
| نوع المسبار | مدمج |
| دقق في المواد | PP / PVC / PTFE / 304 (اختياري) |
| نطاق القياس | 0 ～ 20 م |
| دقة القياس | ＜ 0.25٪ (المدى ＜ 20 م) |
| زاوية القياس | 10 درجة |
| مزود الطاقة | 24VDC ، 220VAC |
| درجة حرارة العملية | -20 درجة مئوية + 80 درجة مئوية |
| ضغط العملية | ضغط عادي |
| عملية اتصال | الخيط ، شفة ، قوس تصاعد (اختياري) |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 ... |
| وضع العرض | مستوى السائل ، المسافة (ارتفاع فارغ) |
| ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| عرض | شاشة LCD |
| مادة شل | بولي بروبلين / ألمنيوم |
| فئة الحماية | IP67 |
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga |
