تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل | موديل المنتج: | NYCZ500 |
|---|---|---|---|
| طريقة التثبيت: | أعلى | نطاق القياس: | 0-50 ~ 5000 مم (نوع الكابل: 25 م) 50-5000 مم |
| دقة القياس: | + 0.5 مم | درجة حرارة العملية: | - 40 ~ + 120 درجة |
| ضغط العملية: | -0.1 ~ 1.6 ميجا باسكال ، -0.1 ~ 2.5 ميجا باسكال | اتصال: | خيط ، شفة ، قوس (اختياري) |
| تسليط الضوء: | جهاز إرسال المستوى المغناطيسي المعزول,جهاز إرسال المستوى المغناطيسي للكرة العائمة,مقياس مستوى نوع التعويم المغناطيسي الصناعي |
||
معزولة تماما مشاذFلواتجي الكرةمستوىمتر آمن وموثوقالتطبيقات الصناعية
هيكل بسيط مشاذFلواتجي الكرة إلالمستوىمقياس التشغيل المستقر مبدأ التشغيل

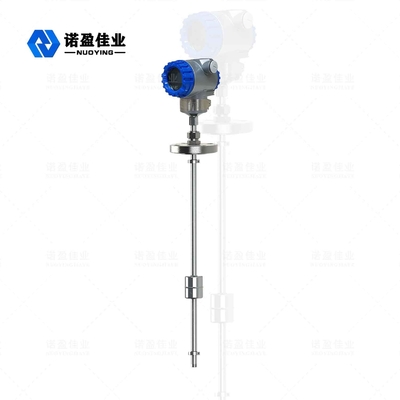

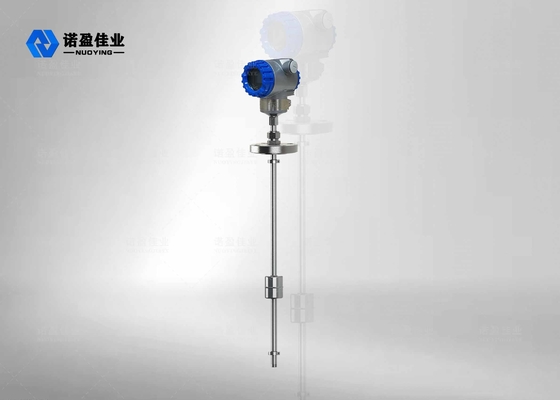

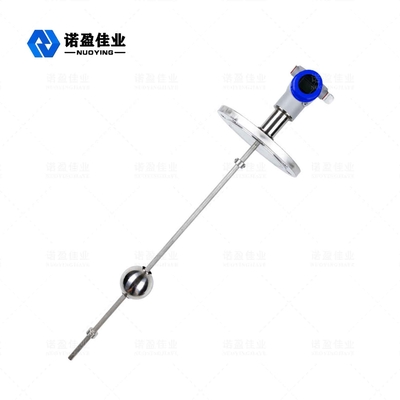

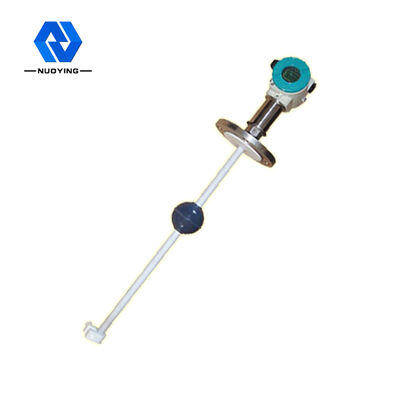

يتبنى مقياس مستوى الكرة العائمة المغناطيسية كرة طفو مغناطيسية على شكل حلقة لجعل أنابيب القصب الجافة في قضيب القياس الرئيسي تسحب للداخل مع ارتفاع مستوى السائل.ثم يقوم بتحويل مستوى السائل إلى مقاومة مقابلة من أجل إخراج الإشارة.يقوم بتحويل إشارة المقاومة إلى خرج تيار بسلكين 4-20mA عن طريق تثبيت وحدة دائرة نقل متكاملة في صندوق التوصيل.يوفر مقياس مستوى الطفو المغناطيسي أيضًا شاشة LED رقمية في الموقع لقياس مستوى السائل.منتجات سلسلة NYFZ-X قياسية ومضادة للتآكل ومقاومة للانفجار.
يعمل مقياس مستوى الكرة العائمة المغناطيسية على مبدأ التعويم والاقتران المغناطيسي.يتم تركيب مجموعة من أنابيب القصب الجاف والمقاومات الدقيقة في أنبوب الكشف.عندما تتحرك كرة العوامة المغناطيسية لأعلى ولأسفل على طول أنبوب الكشف مع تغيير مستوى السائل ، يتم توصيل أنابيب القصب الجافة بالتناوب لتغيير قيمة مقاومة الإخراج لأنبوب الكشف.تقوم وحدة دائرة التحويل في صندوق التوصيل بتحويل القيمة إلى خرج تيار 4 ~ 20mA.
يمكن أن تكون الكرة العائمة مواد وأشكال مختلفة.مثل 1Cr18Ni9Ti ، PP ، PVC ، PTFE ومواد أخرى.لقياس ظروف العمل المختلفة مثل مقاومة التآكل والانفجار ومقاومة الضغط.عند اختيار مقياس مستوى العوامة المغناطيسية ، يرجى الانتباه إلى كثافة ولزوجة الوسيط المقاس من أجل قياس أفضل.
مشاذFلواتجي الكرة إلالمستوىمتر ميزة التصميم
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
◎ تشير الشاشة إلى مستوى السائل باللون الأحمر ، وهو أمر بديهي ولافت للنظر وسهل القراءة.
يمكن تحديد نماذج التثبيت المتعددة ونماذج الاتصال.نطاق قياس كبير ، لا توجد منطقة عمياء في عملية القياس بأكملها.
◎ القياس المستمر لمستوى السائل لمختلف السوائل ودرجات الحرارة المرتفعة والضغط العالي والمواد المسببة للتآكل والقابلة للاشتعال والانفجار.العرض والوسط المختبَر
◎ معزولة تمامًا وآمنة وموثوقة.يمكن تنفيذ التصميم الاحترافي للضغط ودرجة الحرارة الخاصة.
مشاذFلواتجي الكرة إلالمستوىمترميزة التصميم
| تطبيق نموذجي | سائل |
| موديل المنتج | NYDFZ-X |
| دقق في المواد | 304 ، 316 |
| نطاق القياس | 50-5000 ملم |
| استهلاك الطاقة | 720 ميجاوات |
| درجة حرارة العملية | - 40 ~ + 120 درجة |
| كثافة متوسطة | 500-2000 كجم / م 3 |
| ضغط العملية | -0.1 ~ + 1.6 ميجا باسكال ، -0.1 ~ + 2.5 ميجا باسكال |
| عملية اتصال | خيط ، شفة ، قوس (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، G3 / 4 " |
| إمداد بالطاقة | 24VDC ، 220VAC (اختياري) |
| عرض في الموقع | LCD (اختياري) |
| درجة الحماية | IP65 |
| درجة مقاومة للانفجار | Exia II CT6 (التفاصيل في الشهادة) |
مشاذFلواتجي الكرة إلالمستوىمترتطبيق المنتج
مقياس مستوى الكرة المغناطيسية العائمة مناسب لعرض مستوى السائل في حاويات المعدات الكيميائية والبترولية والصناعية الأخرى.في الوقت الحاضر ، تم استخدامه على نطاق واسع في قياس مستوى السائل والتحكم في البترول والكيماويات والمعادن والطاقة والغذاء والأدوية والورق وغيرها من الصناعات.
