تفاصيل المنتج:
|
نطاق القياس: | 0 ~ 20 م (متكاملة) | ضغط العملية: | -0.1 ~ 0.1 ميجا باسكال |
---|---|---|---|
عملية اتصال: | شفة | خرج الإشارة: | 4 ... 20 مللي أمبير |
وضع العرض: | مستوى السائل (ارتفاع الهواء) | ضبط الإخراج: | وضع الحد العلوي والسفلي |
مستويات الحماية: | IP65 ، IP67 ، IP68 (اختياري) | درجة مقاومة للانفجار: | Exia II CT6 Ga |
تسليط الضوء: | مستشعر مستوى شفة الموجات فوق الصوتية,مقياس مستوى الموجات فوق الصوتية لنقل الطاقة الكبير |

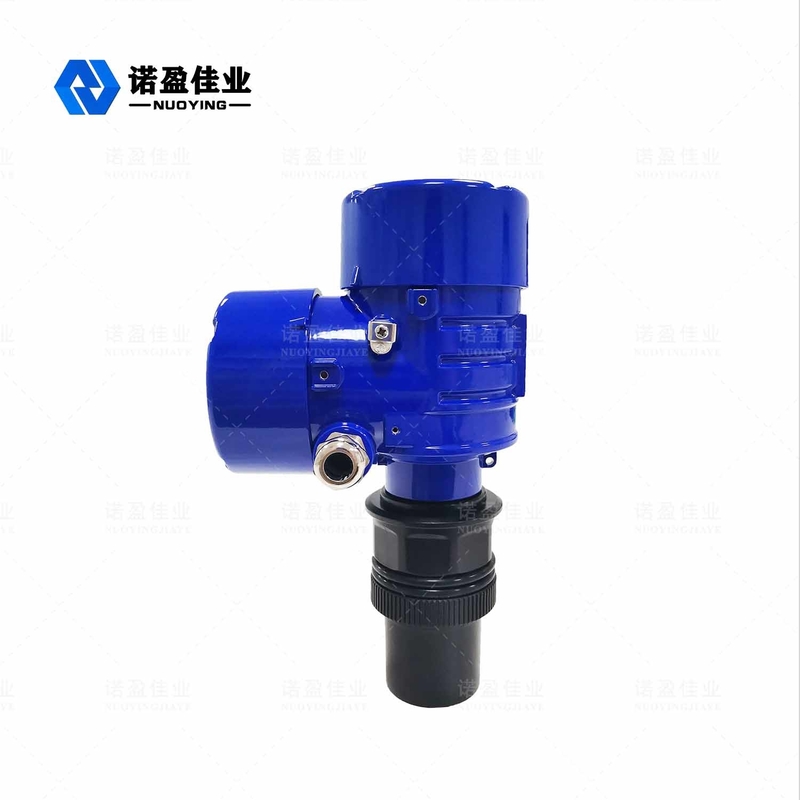

مقياس مستوى شفة بالموجات فوق الصوتية مع قوة نقل كبيرة
مبدأ العملمقياس مستوى شفة بالموجات فوق الصوتية مع قوة نقل كبيرة
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية.تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار حزمة من النبضات فوق الصوتية إلى الجسم المراد قياسه.تنعكس الموجة الصوتية على سطح الجسم ، ويتم استقبال بعض الأصداء المنعكسة بواسطة المسبار وتحويلها إلى إشارات كهربائية.يتم استخدام فارق التوقيت لإعادة الاستلام وسرعة الصوت المعروفة لتحديد تغيير مستوى المادة.تتم معالجة إشارة الميكروويف بواسطة الجهاز الإلكتروني وتحويلها أخيرًا إلى إشارة كهربائية متعلقة بمستوى المواد.

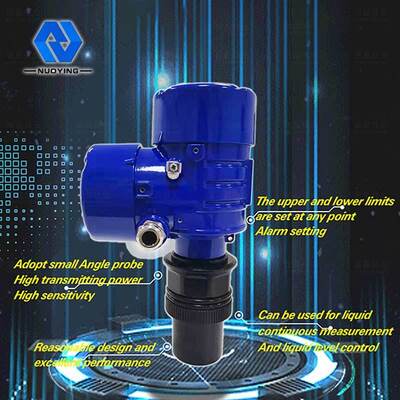

ميزة التصميممنمقياس مستوى شفة بالموجات فوق الصوتية مع قوة نقل كبيرة
◎ تم اعتماد مسبار زاوية صغير للموجة فوق الصوتية ، مع قوة نقل كبيرة وحساسية عالية
◎ يمكن استخدام إعداد الحد العلوي والسفلي وإعداد التنبيه في أي وقت للقياس المستمر للسائل والتحكم في مستوى السائل
◎ تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب مناسب ، إلخ
المعايير الفنيةمنمقياس مستوى شفة بالموجات فوق الصوتية مع قوة نقل كبيرة

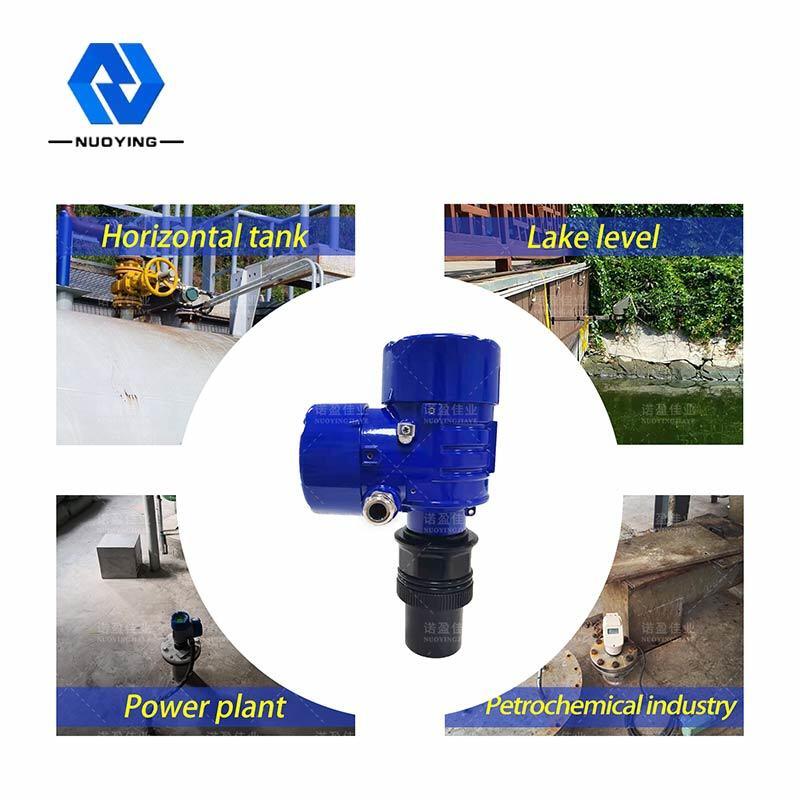

تيتطبيق ypical | سائل (بدون تقليب ، رغوة ، تطاير ، إلخ.) |
نماذج المنتج | NYCSUL-502 |
نوع المسبار |
متكاملة ومقسمة |
مادة الهوائي | PP ، PVC ، 304 |
نطاق القياس | 0 ~ 20 م (متكامل) ، 0 ~ 40 م (منفصل) ، |
دقة القياس | <0.25٪ (النطاق <20 م) ، <0.5٪ (النطاق> 20 م) |
درجة حرارة العملية | 3 م ، 20 م |
دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
درجة حرارة العملية | -20 ~ + 70 درجة مئوية |
ضغط العملية | -0.1 ~ 0.1 ميجا باسكال ، (الضغط الجوي) |

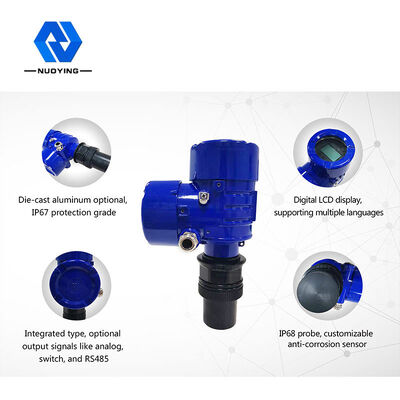

الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
فئة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
عملية اتصال | شفة |

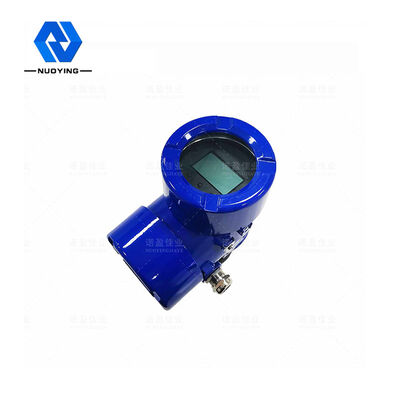

وضع العرض | مستوى السائل ، المسافة (ارتفاع الهواء) |
اضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus... |
درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
درجة مقاومة للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
