تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل (بدون تحريك). | نماذج المنتج: | NYCSUL-503 |
|---|---|---|---|
| نوع المسبار: | الجسم ، الجسم المنفصل ، مقاوم للانفجار ، مضاد للتآكل ، مضاد للتآكل | مادة شكل الهوائي: | PP ، PVC ، PTFE |
| دقة القياس: | <0.25٪ (النطاق <20 م) ، | ضغط العملية: | -0.1 ~ = 0.1 ميجا باسكال (الضغط الجوي) |
| عملية اتصال: | شفة | درجة مقاومة للانفجار: | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة) |
| تسليط الضوء: | مقياس مستوى الموجات فوق الصوتية PTFE,إعداد الإنذار مستشعر مستوى الموجات فوق الصوتية,جهاز إرسال مستوى الموجات فوق الصوتية |
||

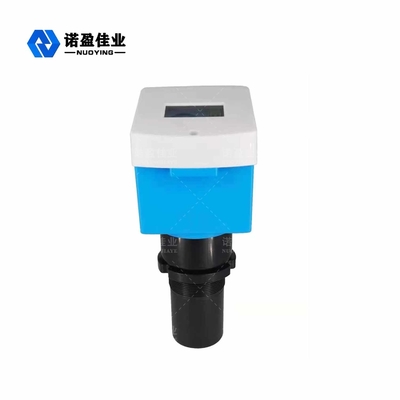

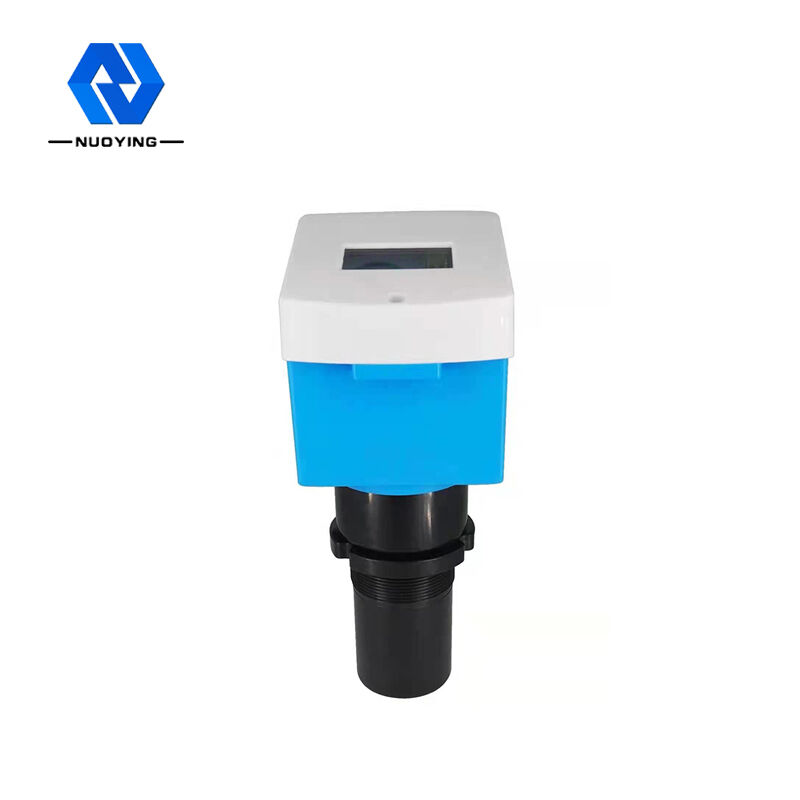

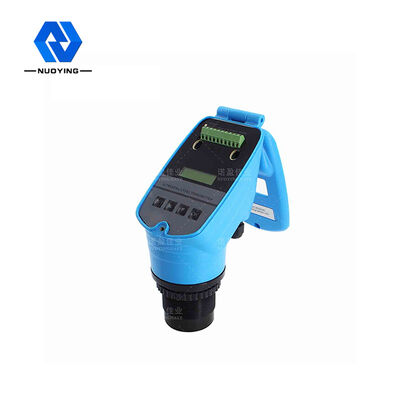

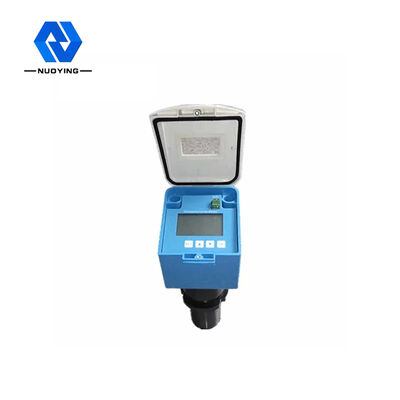

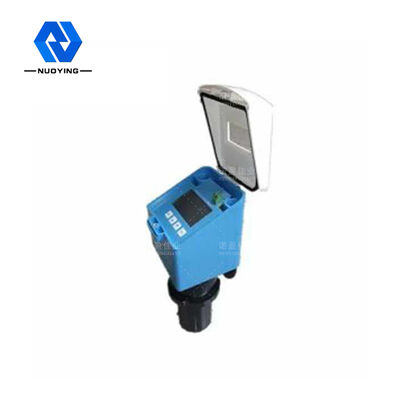

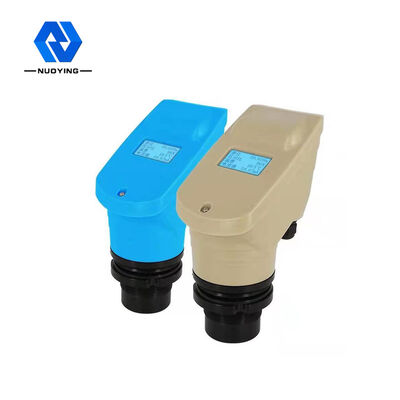

إعداد إنذار مقياس مستوى الموجات فوق الصوتية عالي الحساسية NYCSUL في أي وقت
مبدأ العملضبط إنذار مقياس مستوى الموجات فوق الصوتية عالي الحساسية NYCSUL في أي Ponit
مبدأ العمل لمقياس مستوى الموجات فوق الصوتية هو أن محول الطاقة بالموجات فوق الصوتية (المسبار) يرسل موجة صوتية نبضية عالية التردد عندما يواجه سطح المادة المقاسة (المادة) وينعكس ويطوى للخلف.يستقبل محول الطاقة الصدى المنعكس وتحويله إلى إشارة كهربائية.وقت انتشار الموجة الصوتية يتناسب مع المسافة من الموجة الصوتية إلى سطح الجسم.يمكن التعبير عن العلاقة بين مسافة إرسال الموجة الصوتية S وسرعة الصوت C ووقت نقل الصوت T بالصيغة: S = C × T / 2.
نظرًا لأن النبضة فوق الصوتية المرسلة لها عرض معين ، فإن الموجة المنعكسة في منطقة صغيرة قريبة من محول الطاقة تتداخل مع الموجة المرسلة ، والتي لا يمكن تحديدها ولا يمكن قياس قيمة المسافة.تسمى هذه المنطقة منطقة القياس الميتة.يرتبط حجم المنطقة العمياء بنموذج مقياس مستوى الموجات فوق الصوتية.
يصدر جزء المسبار موجات فوق صوتية ، وستنعكس الموجات فوق الصوتية عند مواجهة وسيط به اختلاف كبير في الكثافة من الهواء ، وسيتم استقبال الموجات المنعكسة بواسطة جزء المسبار.المسافة من المسبار إلى سطح السائل (الجسم) تتناسب مع الوقت الذي تمر به الموجة فوق الصوتية: المسافة [م] = الوقت × سرعة الصوت / 2 [م]
ميزة التصميمضبط إنذار مقياس مستوى الموجات فوق الصوتية عالي الحساسية NYCSUL في أي Ponit
◎ تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب مناسب ، إلخ
◎ تم اعتماد مسبار زاوية صغير للموجة فوق الصوتية ، مع قوة نقل كبيرة وحساسية عالية
◎ يمكن استخدام إعداد الحد العلوي والسفلي وإعداد التنبيه في أي وقت للقياس المستمر للسائل والتحكم في مستوى السائل
المعايير الفنيةضبط إنذار مقياس مستوى الموجات فوق الصوتية عالي الحساسية NYCSUL في أي Ponit
| تيتطبيق ypical | سائل (بدون تقليب ، رغوة ، تطاير ، إلخ.) |
| نماذج المنتج | Nycsul-501، NYCSUL-502، NYCSUL-503 |
| نوع المسبار | الجسم ، الجسم المنفصل ، مقاوم للانفجار ، مضاد للتآكل ، مضاد للتآكل ومقاوم للانفجار |
| مادة الهوائي | PP ، PVC ، PTFE ، 304 |
| نطاق القياس | 0 ~ 20 م (متكامل) ، 0 ~ 40 م (منفصل) ، |
| دقة القياس | <0.25٪ (النطاق <20 م) ، <0.5٪ (النطاق> 20 م) |
| درجة حرارة العملية | 3 أمتار ، 20 مترًا (بئر عميق يمكن أن يقيس عدة مئات من الأمتار ، والتي يمكن تخصيصها أيضًا) |
| دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
| درجة حرارة العملية | -20 ~ + 70 درجة مئوية |
| ضغط العملية | -0.1 ~ = 0.1 ميجا باسكال ، (الضغط الجوي) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| فئة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| عملية اتصال | عملية اتصال |
| وضع العرض | مستوى السائل ، المسافة (ارتفاع الهواء) |
| اضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus... |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
