تفاصيل المنتج:
|

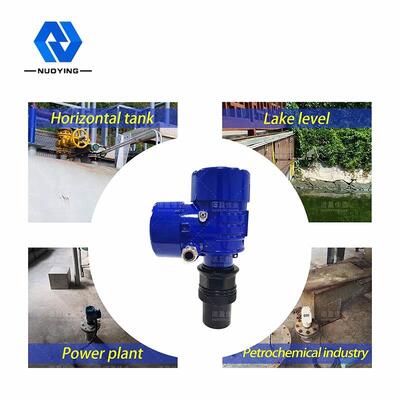

| تطبيق نموذجي: | سائل (بدون تقليب ، رغوة ، تطاير ، إلخ.) | نماذج المنتج: | نيكسول -501 ، NYCSUL-503 |
|---|---|---|---|
| نوع المسبار: | الجسم ، والجسم المنفصل ، ومقاوم للانفجار ، ومضاد للتآكل ، ومقاوم للانفجار | مادة شكل الهوائي: | PP ، PVC ، PTFE (اختياري) |
| دقة القياس: | <0.25٪ (النطاق <20 م) ، <0.5٪ (النطاق> 20 م) | ضغط العملية: | -0.1 ~ 0.1 ميجا باسكال ، (الضغط الجوي) |
| عملية اتصال: | خيط ، شفة (اختياري) | درجة مقاومة للانفجار: | Exia II CT6 Ga ، Exd II CT6Gb |
| تسليط الضوء: | مقياس مستوى الموجات فوق الصوتية NYCSUL,مقياس مستوى الموجات فوق الصوتية RS485,جهاز إرسال مستوى الموجات فوق الصوتية دليل على الانفجار |
||

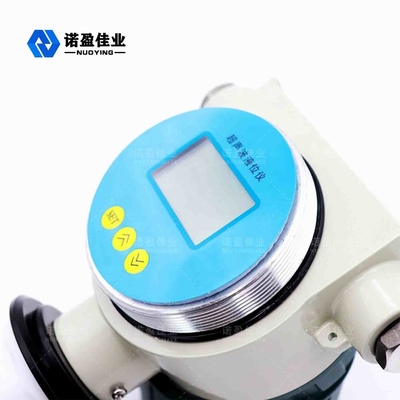

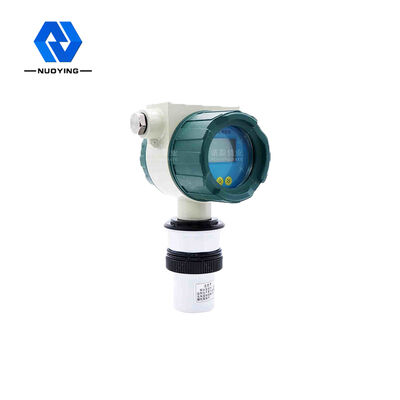

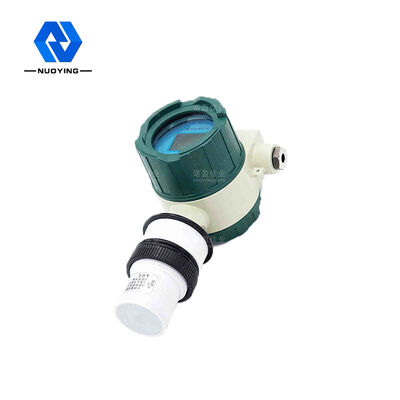

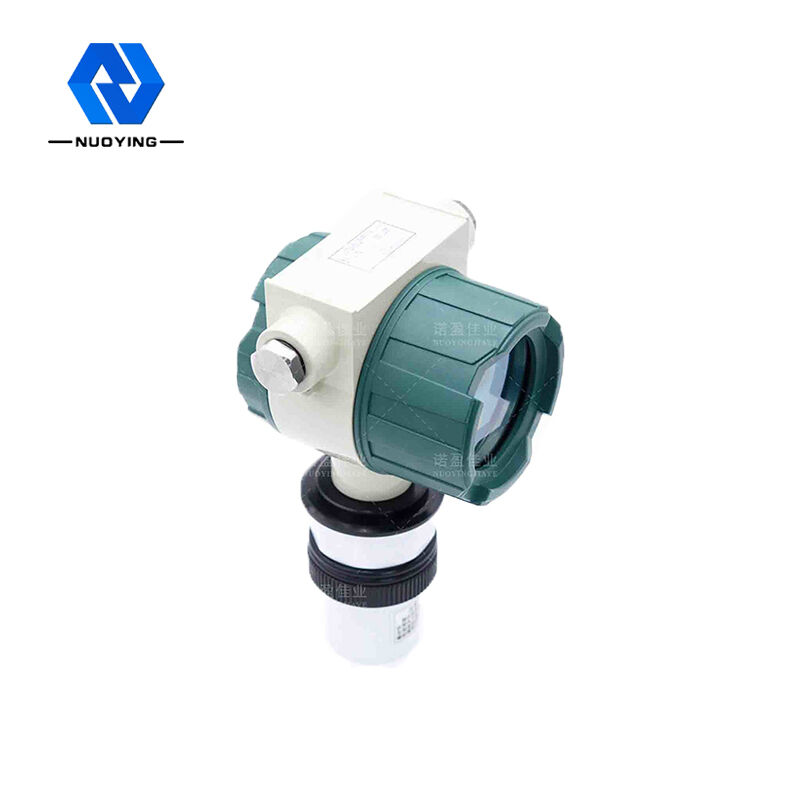

مقياس مستوى الموجات فوق الصوتية IP68 NYCSUL مع RS485
مبدأ العمل لمقياس مستوى الموجات فوق الصوتية IP68 NYCSUL مع RS485
تنتشر الموجات فوق الصوتية في الغازات والسوائل والمواد الصلبة بسرعة انتشار معينة.عندما تنتشر الموجات فوق الصوتية في الوسط ، سيتم امتصاصها وتخفيفها ، ويكون التوهين في الغاز هو الأكبر ، والتوهين في المادة الصلبة هو الأصغر.عندما تمر الموجات فوق الصوتية عبر واجهة وسيطين مختلفين ، سيحدث انعكاس وانكسار.بالنسبة للواجهات التي تحتوي على اختلافات كبيرة في المعاوقة الصوتية ، يكون هذا انعكاسًا كليًا تقريبًا.يرتبط الفاصل الزمني من إرسال الموجة فوق الصوتية إلى استقبال الإشارة المرسلة بموضع الواجهة.يستخدم مقياس مستوى الموجات فوق الصوتية هذه الخاصية للموجة فوق الصوتية لقياس المستوى.

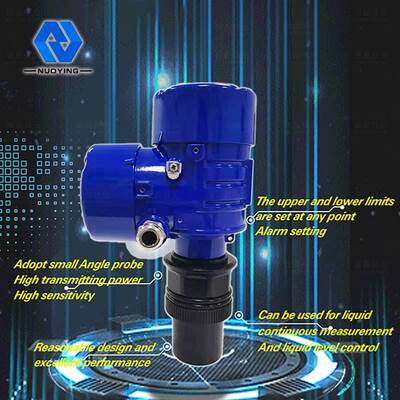

ميزة التصميممقياس مستوى الموجات فوق الصوتية IP68 NYCSUL مع RS485
◎ تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب مناسب ، إلخ
◎ تم اعتماد مسبار زاوية صغير للموجة فوق الصوتية ، مع قوة نقل كبيرة وحساسية عالية
◎ يمكن استخدام إعداد الحد العلوي والسفلي وإعداد التنبيه في أي وقت للقياس المستمر للسائل والتحكم في مستوى السائل
المعايير الفنيةمقياس مستوى الموجات فوق الصوتية IP68 NYCSUL مع RS485
| تيتطبيق ypical | سائل (بدون تقليب ، رغوة ، تطاير ، إلخ.) |
| نماذج المنتج | Nycsul-501، NYCSUL-502، NYCSUL-503 |
| نوع المسبار | الجسم ، الجسم المنفصل ، مقاوم للانفجار ، مضاد للتآكل ، مضاد للتآكل ومقاوم للانفجار |
| مادة الهوائي | PP ، PVC ، PTFE ، 304 |
| نطاق القياس | 0 ~ 20 م (متكامل) ، 0 ~ 40 م (منفصل) ، |
| دقة القياس | <0.25٪ (النطاق <20 م) ، <0.5٪ (النطاق> 20 م) |
| درجة حرارة العملية | 3 م ، 20 م (بئر عميق يمكن أن يقيس عدة مئات من الأمتار ، والتي يمكن تخصيصها أيضًا) |
| دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
| درجة حرارة العملية | -20 ~ + 70 درجة مئوية |
| ضغط العملية | -0.1 ~ = 0.1 ميجا باسكال ، (الضغط الجوي) |

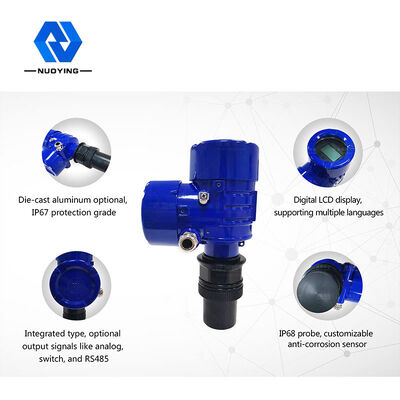

| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| فئة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| عملية اتصال | عملية اتصال |
| وضع العرض | مستوى السائل ، المسافة (ارتفاع الهواء) |
| اضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus... |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
