تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نطاق الترددات: | 40 كيلو هرتز ، 100 كيلو هرتز |
|---|---|---|---|
| نوع المسبار: | متكامل | دقق في المواد: | PP / PVC / PTFE / 304 (اختياري) |
| نطاق القياس: | 0 ～ 20 م | زاوية القياس: | 10 درجة |
| مزود الطاقة: | 24VDC ، 220VAC | خرج الإشارة: | 4 ... 20mA / هارت / RS485 ... |
| تسليط الضوء: | IP67 جهاز إرسال مستوى السائل بالموجات فوق الصوتية,جهاز إرسال مستوى الماء بالموجات فوق الصوتية 100 كيلو هرتز |
||

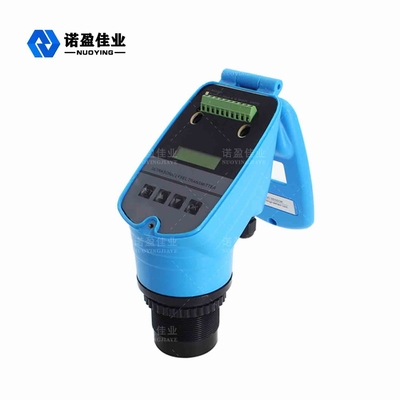

NYCSUL-501 IP67 جهاز إرسال المستوى بالموجات فوق الصوتية 40 كيلو هرتز 100 كيلو هرتز لخزان المياه
جهاز الإرسال بالموجات فوق الصوتية
مقياس المستوى بالموجات فوق الصوتية هو مقياس مستوى رقمي يتم التحكم فيه بواسطة معالج دقيق.في قياس النبض بالموجات فوق الصوتية الذي يتم إجراؤه بواسطة المستشعر (محول الطاقة) ، يتم تحويل الموجات الصوتية بعد انعكاس سطح السائل بواسطة نفس المستشعر المتلقي ، بواسطة البلورة الكهروضغطية إلى إشارات كهربائية ، وعن طريق الموجات الصوتية بين وقت الإرسال والاستقبال لحساب المستشعر إلى قياس المسافة على سطح السائل.نظرًا لاستخدام قياس عدم التلامس ، يكون الوسيط المقاس غير محدود تقريبًا ، ويمكن استخدامه على نطاق واسع في مجموعة متنوعة من قياس ارتفاع المواد السائلة والصلبة.
جهاز الإرسال بالموجات فوق الصوتيةالمقياس التقني
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق الترددات | 40 كيلو هرتزو100 كيلو هرتز |
| نوع المسبار | مدمج |
| دقق | PP / PVC / PTFE / 304 (اختياري) |
| نطاق القياس | 0～20 م |
| دقة القياس | ＜0.25٪ (المدى＜20 م) |
| قياس | 10 درجة |
| مزود الطاقة | 24VDCو220 فولت تيار متردد |
| درجة حرارة العملية | (-20-70℃) |
| ضغط العملية | ضغط عادي |
| عملية اتصال | الخيط ، شفة ، قوس تصاعد (اختياري) |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 ... |
| وضع العرض | مستوى السائل ، المسافة (ارتفاع فارغ) |
| ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| عرض | LC د |
| مادة شل | بولي بروبلين / ألمنيوم |
| فئة الحماية | IP65 ، IP67 |
| مقاومة للانفجار | إكسياⅡCT6 Ga |
جهاز الإرسال بالموجات فوق الصوتيةمبدأ القياس
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية.تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار شعاعًا من النبضات فوق الصوتية إلى الكائن المراد قياسه ، وتنعكس الموجة الصوتية على سطح الكائن ، ويستقبل المسبار جزءًا من الصدى المنعكس وتحويله إلى إشارة كهربائية ، والتي يتم إعادة إرسالها وفقًا للموجة فوق الصوتية.يتم استخدام فارق التوقيت لإعادة الاستقبال والسرعة المعروفة للصوت لتحديد تغيير مستوى المادة.تتم معالجة إشارة الميكروويف بواسطة الجهاز الإلكتروني وتحويلها أخيرًا إلى إشارة كهربائية متعلقة بمستوى المواد.
