| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYCSUL-501 |
| الـ MOQ: | 1 قطع |
| السعر: | $150~$350/pcs |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 / شهريا |

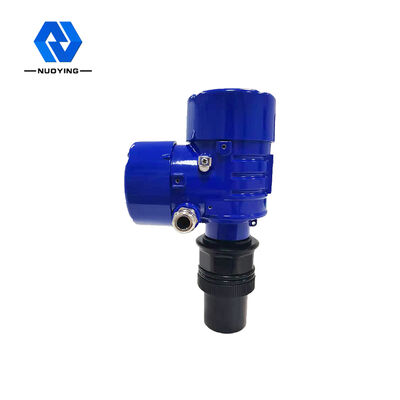

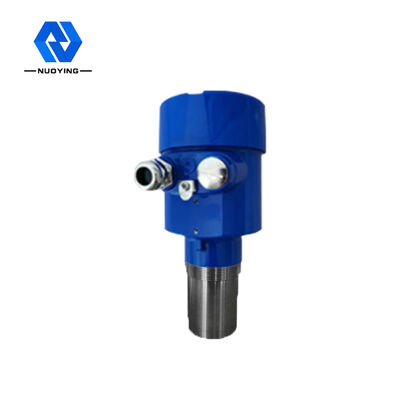

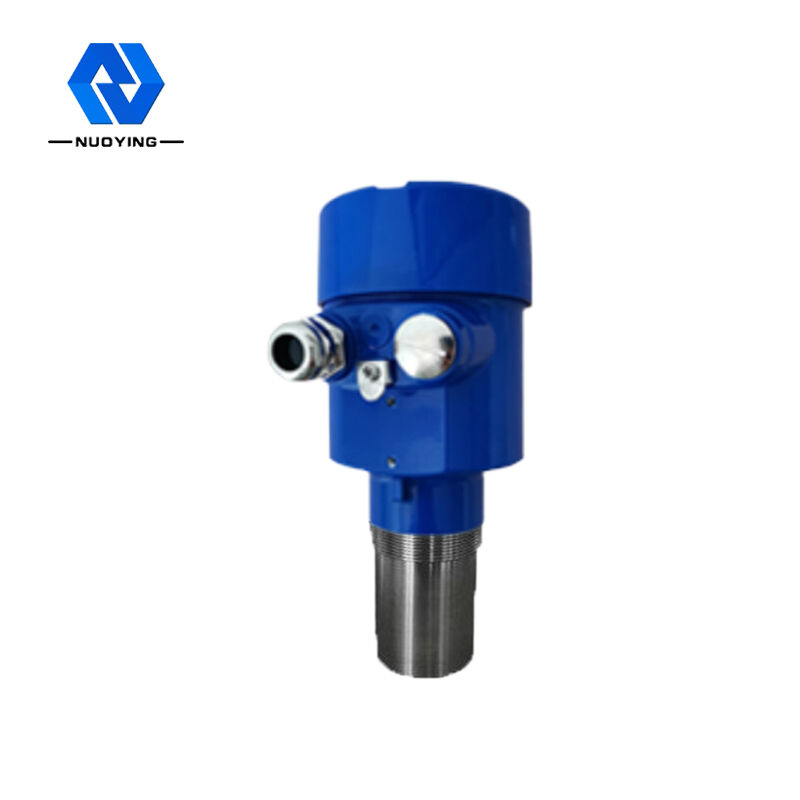

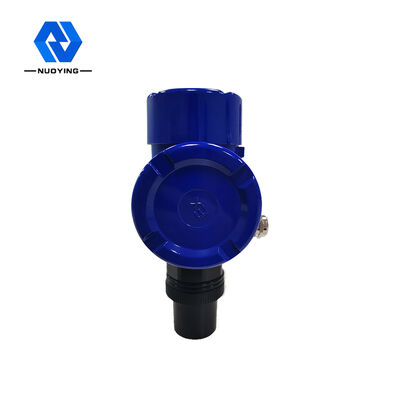

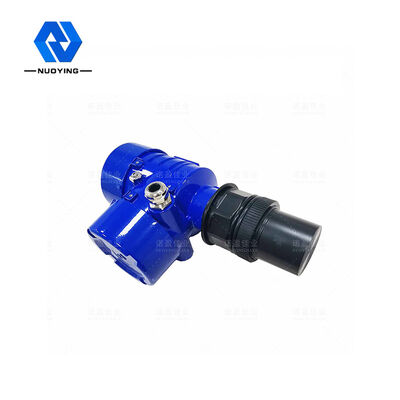

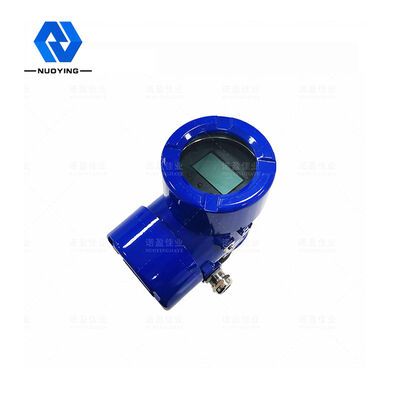

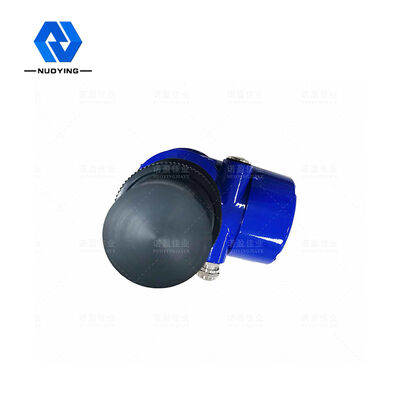

NYCSUL-503 IP67 جهاز إرسال مستوى الموجات فوق الصوتية 40KHz 100KHz لخزان المياه
ناقل مستوى الموجات فوق الصوتية
مقياس مستوى الموجات فوق الصوتية هو مقياس مستوى رقمي يتم التحكم به بواسطة معالج صغير. في قياس نبضات الموجات فوق الصوتية التي يتم إجراؤها بواسطة جهاز الاستشعار (المحول) ،الموجات الصوتية بعد انعكاس سطح السائل من قبل نفس جهاز الاستشعار، بواسطة الكريستال الكهربائي المتحول إلى إشارات كهربائية،وبالموجات الصوتية بين إرسال واستقبال الوقت لحساب جهاز الاستشعار إلى المسافة المقاسة على سطح السائلبسبب استخدام القياس غير اللاصق ، فإن الوسيط المقاس غير محدود تقريبًا ، ويمكن استخدامه على نطاق واسع في مجموعة متنوعة من قياسات ارتفاع المواد السائلة والصلبة.
ناقل مستوى الموجات فوق الصوتيةالمعلم التقني
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق التردد | 40 كيلو هرتز,100 كيلو هرتز |
| نوع المسبار | متكاملة |
| مادة المسبار | PP/PVC/PTFE/304 ((اختياري)) |
| نطاق القياس | 020 متر |
| دقة القياس | <0.25٪ ((المدى<20 متر) |
| زاوية القياس | 10 درجة |
| إمدادات الطاقة | 24VDC,220VAC |
| درجة حرارة العملية | (-20-70°C) |
| ضغط العملية | الضغط الطبيعي |
| اتصال العملية | التثبيت للخيوط والشريط والعصا (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485... |
| وضع العرض | مستوى السائل، المسافة (الارتفاع الفارغ) |
| إعداد الإخراج | تحديد الحد الأقصى، تحديد الحد الأدنى |
| العرض | الـ (د) |
| مادة القشرة | البولي بروبيلين/الألومنيوم |
| فئة الحماية | IP65، IP67 |
| درجة مقاومة للانفجار | إكسياⅡCT6 Ga |
ناقل مستوى الموجات فوق الصوتيةمبدأ القياس
يتم تثبيت مقياس مستوى الموجات فوق الصوتية على الجزء العلوي من الحاوية. تحت سيطرة الوحدة الإلكترونية، يقوم المسبار بإصدار شعاع من نبضات الموجات فوق الصوتية إلى الكائن الذي سيتم قياسه،يتم انعكاس موجة الصوت من قبل سطح الكائن، ويتم استقبال جزء من الصدى المنعكس من قبل المسبار وتحويله إلى إشارة كهربائية ، والتي يتم إعادة إرسالها وفقًا لموجة الموجات فوق الصوتية.يستخدم الفرق الزمني إلى إعادة الاستقبال والسرعة المعروفة للصوت لتحديد التغيير في مستوى المواديتم معالجة إشارة الميكروويف من قبل الجهاز الإلكتروني ويتم تحويلها أخيرا إلى إشارة كهربائية مرتبطة بمستوى المادة.
