NH93420 نوع الإدخال محولات ضغط مستوى الماء هارت سيراميك الحجاب الحاجز

NH93420 نوع الإدخال محولات ضغط مستوى الماء هارت سيراميك الحجاب الحاجز

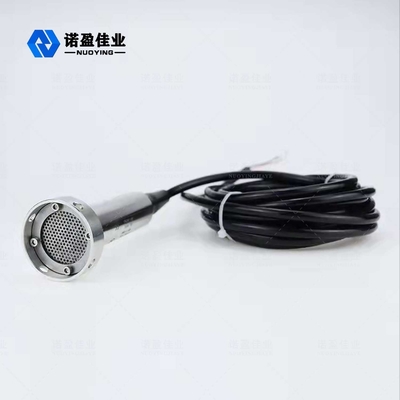

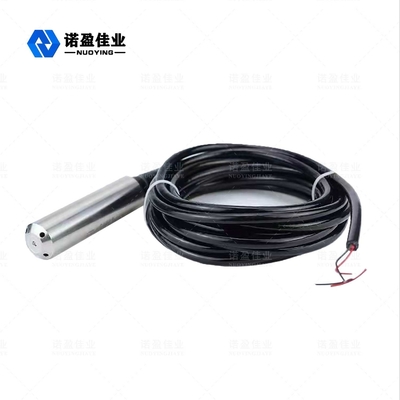

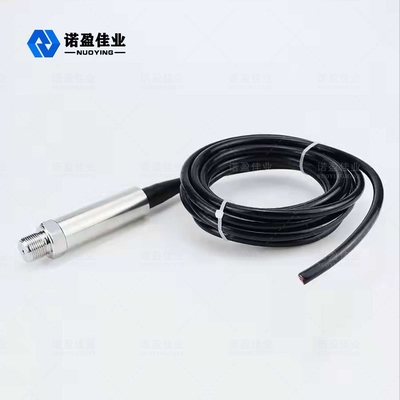

NH93420 جهاز إرسال مستشعر ضغط مستوى السائل NH93420

إن جهاز إرسال مستوى السائل من سلسلة NH93420 هو امتداد وتطوير تقنية إرسال الضغط ، وفقًا لمبدأ العلاقة الخطية بين الضغط الناتج عن الجاذبية النوعية المختلفة للسائل على ارتفاعات مختلفة ، لتحقيق قياس ونقل دقيق للمياه والزيت وحجم العجينة ، ارتفاع السائل والوزن.

NH93420 مرسل مستوى السائلالمقياس التقني

※ ملحوظة:منتجاتيمكن ان يكونحسب الطلبالىمتطلبات محددةمنالمستخدمين!

NH93420 مرسل مستوى السائل التشغيل مبدأ

يتكون جهاز إرسال مستوى السائل من كابل توجيه غاز خاص مدمج في خرطوم شعري ومفصل ضغط ومسبار.يتكون مسبار مقياس المستوى من قلب من الفولاذ المقاوم للصدأ مع غشاء في الأسفل وقذيفة بلاستيكية بها ثقوب.قياس مستوى السائل هو في الواقع الفرق بين الضغط الهيدروستاتيكي على رأس المجس والضغط الجوي الفعلي ، ومن ثم يقوم مستشعر السيراميك (الموصول بفيلم الفولاذ المقاوم للصدأ) والمكون الإلكتروني بتحويل فرق الضغط إلى إشارة خرج 4-20 مللي أمبير .
عندما يتم وضع جهاز إرسال مستوى السائل الهيدروستاتيكي في عمق معين للسائل المقاس ، تكون صيغة ضغط المستشعر كما يلي: PA = p ・ g ・ h + Po للحصول على صيغة مستوى السائل: h = PA- Po / p * ز.
في الوقت نفسه ، يتم إدخال ضغط السائل في غرفة الضغط الإيجابي لجهاز الاستشعار من خلال توصيل الغاز من الفولاذ المقاوم للصدأ ، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبي لجهاز الاستشعار ، وذلك لمواجهة Po ، على الجزء الخلفي من المستشعر وجعل الضغط المقاس للمستشعر PA-Po = p ・ g ・ h.
إذا كانت كثافة السائل موحدة ، فإن فرق الضغط الساكن يتناسب مع ارتفاع مستوى السائل.

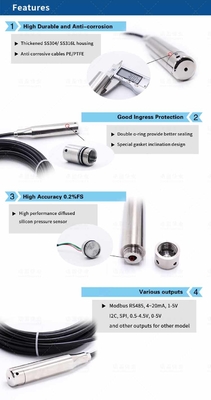

NH93420 مرسل مستوى السائل ميزات التصميم

• تركيب بسيط ، سهل الاستخدام ، قابلية قوية للتبادل.
• مناسب لقياس مستوى السائل وواجهة الوسط السائل في الحاوية.بالإضافة إلى إشارة المجال ، يمكن أيضًا تجهيزها بجهاز إرسال عن بعد ، ومفتاح إنذار ، ووظيفة كشف كاملة.
• يمكن تغيير دلالة جديدة ، قراءة بديهية ، ملفتة للنظر ، مراقبة اتجاه المؤشر وفقًا لاحتياجات المستخدم.
• نطاق قياس كبير ، لا يقتصر على ارتفاع خزان التخزين.
• آلية الإشارة معزولة تمامًا عن الوسط الذي تم اختباره ، مع أداء الختم الجيد والموثوقية العالية والتشغيل الآمن.
• هيكل بسيط ، سهل التركيب ، سهل الصيانة ، مقاومة للتآكل ، لا يوجد مصدر طاقة ، مقاوم للانفجار.
• حساسية مستشعر عالية الجودة ، وسرعة استجابة سريعة ، تعكس بدقة التدفق أو مستوى السائل الثابت للتغييرات الطفيفة ، ودقة قياس عالية.
• مع قدرة مقاومة للانفجار والعزل الآمن جوهريًا ، يمكن استخدامها في أماكن خطرة مختلفة.
• يمكن أن يحقق التصميم المضاد للحجب قياس مستوى السائل في وسط العجينة.
• من المريح جدًا أن تقرأ في الموقع بثلاثة أنواع من رؤوس المؤشرات: مقياس متساوٍ بنسبة 100٪ ، LED و LCD.
• 4-20mA DC نقل إشارة ثنائية السلك ، قدرة قوية ضد التداخل ، مسافة نقل طويلة.
• غرامة فريدة من نوعها صفرية ، نطاق كامل ، تعويض غير خطي ، لضمان أن الجهاز ضمن نطاق ظروف التشغيل من الدقة والاستقرار على المدى الطويل.
• يستشعر مستشعر الضغط ضغط مستوى السائل بشكل مباشر ، ولا يتأثر بفقاعات الوسائط ، والترسب.
