تفاصيل المنتج:
|
طلب: | سائل / غاز / بخار | رقم المنتج.: | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III |
---|---|---|---|
قياس الضغط: | 0 ~ 5KPa ~ 3.5MPa / 0 ~ 0.1KPa ~ 2MPa | ضغط الختم: | 0 ~ 7 كيلو باسكال ~ 100 ميجا باسكال |
ضغط مطلق: | 0 ~ 20 كيلو باسكال ~ 35 ميجا باسكال | مادة الحجاب الحاجز: | 316 لتر (اختياري) |
دقة: | 0.1 / 0.2 درجة | مزود الطاقة: | 24VDC |
انتاج |: | 4 ... 20mA / هارت / RS485 / مودبوس ... | عرض: | LCD (اختياري) |

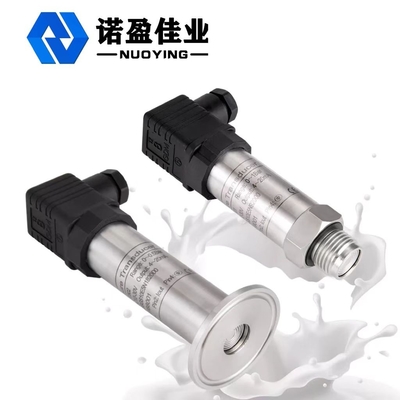

NP-93420-IB مستشعرات مراقبة الضغط 150Psi جهاز إرسال الضغط 4-20ma
يستخدم محول مستشعر الضغط السلبي بالغاز الصناعي الصناعي رقائق السيليكون المنتشرة المستوردة ، ومضخم عزل إشارة الدائرة ، وتصميم تداخل تردد القطع (القدرة المضادة للتدخل ، والبرق) حماية الجهد الزائد ، وحماية الحد الحالي ، والتأثير والتآكل.يحتوي مستشعر الضغط الهيدروليكي على ختم كامل ملحوم 316 فولاذ مقاوم للصدأ ، ومقاوم للرطوبة مدمج ومضغوط ومقاوم جيد للرطوبة وتوافق ممتاز مع الوسائط.
نطاق القياس | -100 كيلو باسكال ~ 0 ..... 10 كيلو باسكال ... 100 ميجا باسكال |
نوع الضغط | المقياس (G) ، المطلق (A) ، المقياس المختوم (S) |
الضغط الزائد | 150٪ FS |
دقة | 0.2٪ فس ، 0.5٪ فس |
إشارة الخرج | 4-20 مللي أمبير (سلكان) ، 0-5 فولت ، 1-5 فولت ، 0.5-4.5 فولت ، 0-10 فولت (3 أسلاك) |
إمداد | 12-36Vdc ، 12 ~ 36Vdc ؛ 15 ~ 30Vdc ؛ 15 ~ 36Vdc ؛ 15 ~ 36Vdc ؛ 5Vdc |
معامل درجة الحرارة صفر | ± 0.02٪ FS / ° C (نوع) ± 0.03٪ FS / ° C (حد أقصى) |
معامل درجة الحرارة | ± 0.02٪ FS / ° C (نوع) ± 0.03٪ FS / ° C (حد أقصى) |
نطاق درجة الحرارة المعوضة | -10 ~ + 70 درجة مئوية |
نطاق الحرارة الشغالة | -40 ~ + 125 درجة مئوية |
مدى درجة حرارة التخزين | -40 ~ + 125 درجة مئوية |
مقاومة العزل | 100MΩ @ 100Vdc |
مقاومة الحمل | R≤ (U-15) /0.02 (لـ 4 / 20mA) R> 100kΩ (لإخراج الجهد) |
الواجهة الكهربائية | DIN43650 ، خيار توصيل كابل 1.5 متر |
واجهة الضغط | G1 / 2 ، M20x1.5 ، G1 / 4 ، 1 / 4NPT ، 1 / 2NPT (طلب العميل) |
مادة غشاء الضغط | 316L الفولاذ المقاوم للصدأ |
مادة السكن | 1Cr18Ni9Ti الفولاذ المقاوم للصدأ |
زمن الاستجابة (10٪ ~ 90٪) | ≤10 مللي ثانية |
الصدمة / التأثير | 10gRMS ، (20 ~ 2000) هرتز / 100 جرام ، 11 مللي ثانية |
حماية | IP65 |
نطاق القياس: 0-0.1 بار إلى 0-1000 بار
مستشعر مقاوم للضغط وتقنية مستشعر الأغشية الرقيقة
النطاقات القياسية المتاحة من المخزون
4-20 مللي أمبير إشارة خرج ثنائية الأسلاك ، والبعض الآخر متاح
مقاومة عالية للضغط والاهتزازات
هيكل من الستانلس ستيل وأجزاء مبللة
يمكن تجميعها على أختام غشاء للتطبيقات الخاصة
صناعة السيارات والضواغط والتبريد
مراقبة ضغط الآلات الهندسية ومراقبتها
نظام معالجة الطاقة والمياه
Armarium الآلات الزراعية
نظام التحكم الهيدروليكي والهوائي
صناعة الحديد والصلب والصناعات الخفيفة
مضخة ومعدات اللياقة البدنية والأجهزة المنزلية
المكونات الهيدروليكية وضغط الهواء
قياس مستوى السائل
