تفاصيل المنتج:
|
مادة الهوائي: | PP 、 PVC PTFE 、 304 | تطبيق نموذجي: | سائل |
---|---|---|---|
عملية الضغط: | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) | دقة درجة الحرارة: | -20 درجة مئوية +70 درجة مئوية |
مزود الطاقة: | 24VDC | نماذج المنتج: | NYCSUL-502 |
عملية اتصال: | خيط ، شفة (اختياري) | نطاق القياس: | 0-40 م |

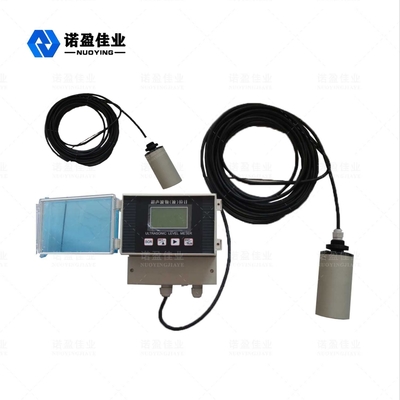

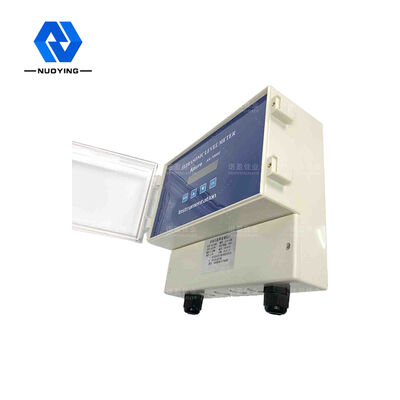

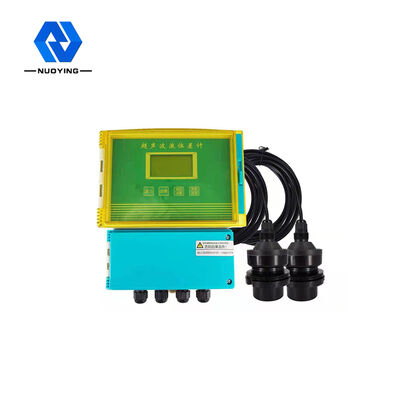

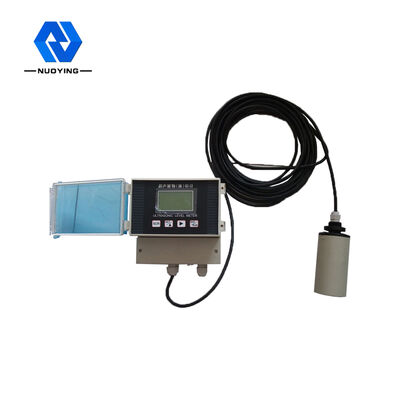

NYCSUL-502 مقياس مستوى الموجات فوق الصوتية الذكي غير المتصل
NYCSUL-502مقياس مستوى الموجات فوق الصوتية مبدأ العمل
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية ، تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار شعاعًا من النبضات فوق الصوتية إلى الكائن المراد قياسه ، وتنعكس الموجات الصوتية على سطح الكائن ، جزء من يتم استقبال الصدى المنعكس بواسطة المسبار وتحويله إلى إشارة كهربائية ، بناءً على فارق التوقيت بين الموجات فوق الصوتية من الانبعاث المراد إعادة استقباله والسرعة المعروفة للصوت لتحديد تغيير المستوى ، تتم معالجة إشارة الميكروويف بواسطة الوحدة الإلكترونية وتحويلها أخيرًا إلى مستوى مرتبط. يعالج الجهاز الإلكتروني إشارة الميكروويف ويحولها إلى إشارة كهربائية متعلقة بالمستوى.

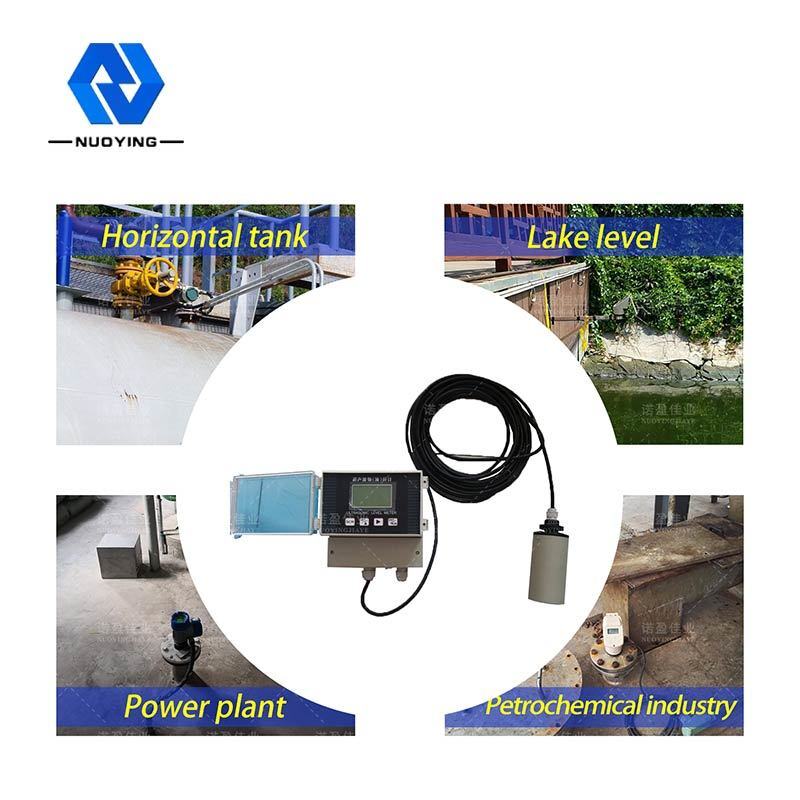

تطبيق نموذجي | سائل (بدون تهيج ، رغوة ، تطاير ، إلخ) |
نماذج المنتج | NYCSUL-502 |
نوع المسبار | متكامل ، مقسم ، مقاوم للانفجار ، مضاد للتآكل ومقاوم للانفجار |
مادة الهوائي | PP ، PVC ، PTFE ، 304 |
نطاق القياس | 0 ~ 40 م |
دقة القياس | <0.25٪ (نطاق القياس <20 م) ، <0.5٪ (نطاق القياس> 20 م) |
درجة حرارة العملية | -20 درجة مئوية +70 درجة مئوية |
ضغط العملية | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) |
عملية اتصال | الخيط ، شفة (اختياري) |
مزود الطاقة | 24VDC |
خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
وضع العرض | مستوى السائل والمسافة (ارتفاع فارغ) |
ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
درجة الحماية | IP 65 ، IP67 ، IP68 (اختياري) |
درجة الانفجار | Exia ll CT6 Ga ، Exib II BT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا لمتطلبات المستخدمين المحددة!

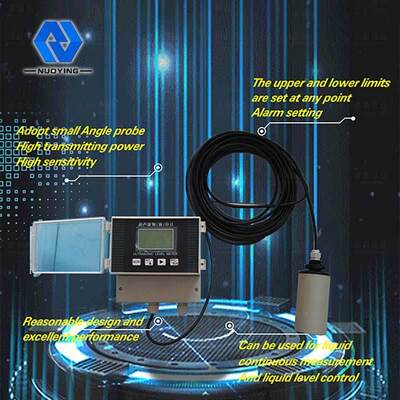

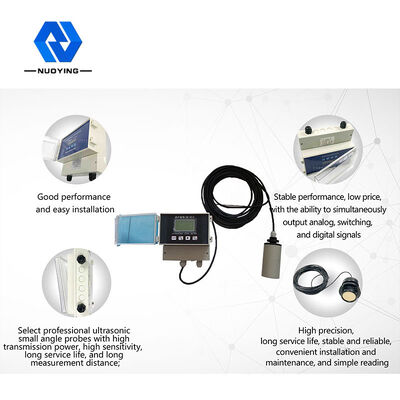

NYCSUL-502مقياس مستوى الموجات فوق الصوتيةميزات التصميم
تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب سهل ، إلخ.
مسبار زاوية صغير للموجات فوق الصوتية ، قوة انبعاث عالية وحساسية عالية.
يمكن استخدام أي إعداد حد أعلى وأدنى نقطة ، وإعدادات التنبيه ، لقياس السائل المستمر والتحكم في المستوى.
