تفاصيل المنتج:
|
نماذج المنتج: | NYCSUL-503 | تطبيق نموذجي: | سائل (بدون تهيج ، رغوة ، إلخ.) |
---|---|---|---|
عملية الضغط: | - 0.1 ~ 0.1 ميجا باسكال | مزود الطاقة: | 24VDC |
دقة درجة الحرارة: | -20 درجة مئوية +70 درجة مئوية | دقة القياس: | <0.25٪ (نطاق القياس <20 م) ، <0.5٪ (نطاق القياس> 20 م) |
وضع العرض: | مستوى السائل والمسافة (ارتفاع فارغ) | نطاق القياس: | 0-20 م |
NYCSUL-503 مقياس مستوى بالموجات فوق الصوتية ذو قدرة عالية وحساسية عالية
NYCSUL-503مقياس مستوى الموجات فوق الصوتية مبدأ العمل
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية ، تحت سيطرة الوحدة الإلكترونية ، ينقل الكاشف النبضات فوق الصوتية لقياس الكائن ، وسطح الكائن ينعكس بواسطة الموجة الصوتية ، وجزء من الصدى المنعكس هو التي يستقبلها المسبار ، وتحويلها إلى إشارة كهربائية ، وفقًا للفرق الزمني بالموجات فوق الصوتية من الإرسال إلى إعادة الاستقبال والسرعة المعروفة للصوت لتحديد تغيير المستوى ، إشارة الميكروويف من خلال معالجة الجهاز الإلكتروني ، يتم تحويل هذا أخيرًا إلى إشارات كهربائية المرتبطة بالمستوى.

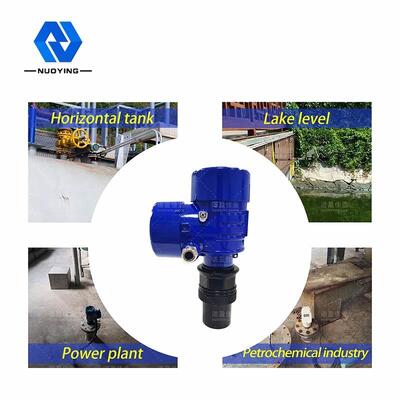

تطبيق نموذجي | سائل (بدون تهيج ، رغوة ، تطاير ، إلخ) |
نماذج المنتج | NYCSUL-503 |
نوع المسبار | متكامل ، مقسم ، مقاوم للانفجار ، مضاد للتآكل ومقاوم للانفجار |
مادة الهوائي | PP ، PVC ، PTFE ، 304 |
نطاق القياس | 0 ~ 20 م |
دقة القياس | <0.25٪ (نطاق القياس <20 م) ، <0.5٪ (نطاق القياس> 20 م) |
درجة حرارة العملية | -20 درجة مئوية +70 درجة مئوية |
ضغط العملية | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) |
عملية اتصال | الخيط ، شفة (اختياري) |
مزود الطاقة | 24VDC |
خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
وضع العرض | مستوى السائل والمسافة (ارتفاع فارغ) |
ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
درجة الحماية | IP 65 ، IP67 ، IP68 (اختياري) |
درجة الانفجار | Exia ll CT6 Ga ، Exib II BT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا لمتطلبات المستخدمين المحددة!

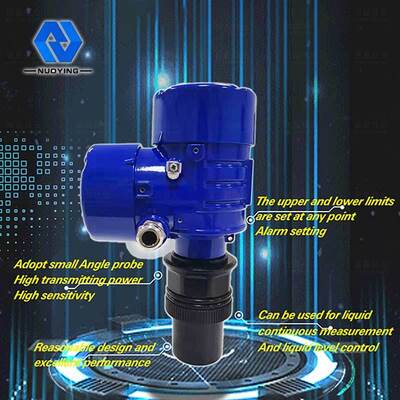

NYCSUL-503مقياس مستوى الموجات فوق الصوتيةميزات التصميم
تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب سهل وخصائص أخرى.
مسبار زاوية صغيرة بالموجات فوق الصوتية ، قوة نقل عالية وحساسية عالية.
يمكن استخدام أي إعداد حد أعلى وأدنى نقطة ، وإعدادات التنبيه ، لقياس السائل المستمر والتحكم في مستوى السائل.
