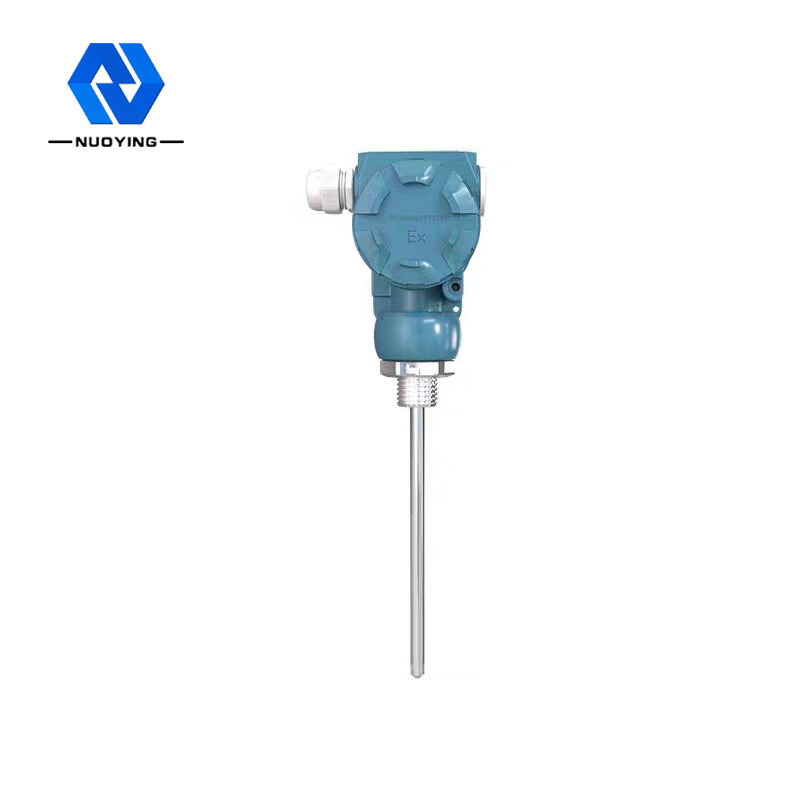

قياس متوسط متعدد الوظائف لمقياس مستوى قبول الترددات اللاسلكية لواجهة الزيت والماء

قياس متوسط متعدد الوظائف لمقياس مستوى قبول الترددات اللاسلكية لواجهة الزيت والماء

اسم العلامة التجارية:	NUOYING
رقم الطراز:	NYSP-M
الـ MOQ:	قطعة واحدة
السعر:	$129 to $529/pcs
شروط الدفع:	T/T
القدرة على التوريد:	1000 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

إصدار الشهادات:

CE, SIL, ATEX

درجة:

صناعي

ضمان:

12 شهرا

دعم مخصص:

تصنيع المعدات الأصلية، أوديإم

اسم العلامة التجارية:

NUOYING

تطبيق نموذجي:

السوائل الموصلة، واجهات

دقة القياس:

0.05 ٪ ~ 0.1 ٪ FS

مزود الطاقة:

24 فولت تيار مستمر

اتصال العملية:

خيط BSPT مقاس 3/4 بوصة (قياسي)، طريقة التثبيت الأزرق (اختياري)

درجة حرارة متوسطة:

-40 ~ + 150 درجة

عملية الضغط:

-0.1 ~ 4.0mpa

إخراج الإشارة:

4 ... 20ma/Hart/RS485/Modbus ...

درجة الحماية:

إب 65، إب 67، إب 68 (اختياري)

تفاصيل التغليف:

40 * 30 * 30 سم

القدرة على العرض:

1000 قطعة في الشهر

وصف المنتج

مقياس مستوى سائل ذو سعة تردد لاسلكي متوسط القياس متعدد الوظائف للواجهة بين الزيت والماء

Nuoying NYSP-Mمقياس مستوى سعة التردد اللاسلكي نظرة عامة

معلمات المنتج

تطبيق نموذجي	سائل موصل، واجهات
نوع المسبار	كابل مرن معزول PTFE (اختياري)
دقة القياس	0.05%-0.1%F.S
مزود الطاقة	24VDC (خطان، أربعة خطوط)
درجة حرارة الوسط	-40~+150 درجة مئوية
اتصال العملية	وصلة ملولبة 3/4" BSPT (قياسي)، تركيب شفة (اختياري)
ضغط العملية	0.1~4.0MPa
درجة مقاومة الانفجار	Exia II CT6 (اختياري)

وصف المنتج

مبدأ عمل جهاز إرسال مستوى سعة التردد اللاسلكي NYSP-M

تقنية قياس سعة التردد اللاسلكي هي تقنية قياس مستوى ذات مزايا فريدة. على الرغم من أن المفهوم مشابه لتقنية القياس السعوي العامة، إلا أن تقنية سعة التردد اللاسلكي تدمج دائرة قيادة واقية ودائرة تقطيع في الوحدة الإلكترونية، مما يتيح القياس المنفصل للمقاومة السعوية والمقاومة. يتم حساب المعاوقة والمفاعلة لأي معلق وفقًا لقوانين الفيزياء لتكون متساوية في المقدار، لذلك يمكن قياس تأثير المعلق وإزالته من الإخراج الكلي عن طريق إزاحة الطور لدائرة المذبذب.

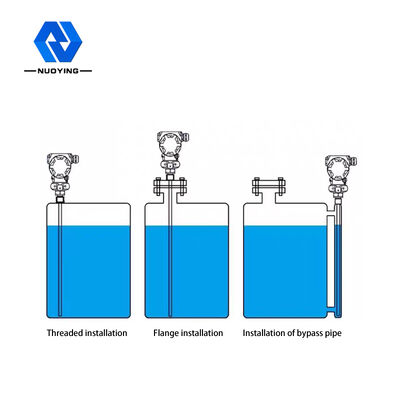

يتم تثبيت مسبار مقياس مستوى سعة التردد اللاسلكي في الخزان ويتم الحصول على التغيير في إشارة التردد اللاسلكي الناتج عن التغيير في المستوى بواسطة المسبار. تمنع نهاية القيادة الواقية للمسبار تيار التردد اللاسلكي من تشكيل حلقة من خلال المادة المعلقة، مما يضمن دقة القياس.
تقنية قياس سعة التردد اللاسلكي هي تقنية قياس مستوى سائل ذات مزايا فريدة. على الرغم من أن المفهوم مشابه لتقنية القياس السعوي العامة، إلا أن تقنية سعة التردد اللاسلكي تدمج دائرة قيادة واقية ودائرة تقطيع في الوحدة الإلكترونية، لذلك يمكن قياس المقاومة السعوية والمقاومة السعوية بشكل منفصل. يتم حساب المعاوقة والمفاعلة لأي معلق وفقًا لقوانين الفيزياء وهما متساويان في المقدار، لذلك يمكن قياس تأثير المعلق وإزالته من الإخراج الكلي عن طريق إزاحة الطور لدائرة المذبذب.
يتم تثبيت مسبار مقياس مستوى سائل سعة التردد اللاسلكي في خزان التخزين، ويتم الحصول على تغيير إشارة التردد اللاسلكي الناتج عن تغيير مستوى السائل من خلال المسبار. يمنع الدرع المدفوع للمسبار تيار التردد اللاسلكي من الدوران عبر المادة المعلقة، مما يضمن قياسات دقيقة.

ميزات تصميم جهاز إرسال مستوى سعة التردد اللاسلكي NYSP-M

1. مقاومة المواد المعلقة: تصميم دائرة القيادة الواقية الفريدة يحسن أداء مقاومة المواد المعلقة.
2. نطاق مزود الطاقة: نطاق تشغيل مزود الطاقة: 13 ~ 35VDC.
3. قابلية التكيف: درجة حرارة عملية المسبار: -100 درجة مئوية ~ 800 درجة مئوية؛ لا توجد منطقة ميتة للقياس، يمكن استخدامها في مناسبات القياس الأفقي لأكثر من عشرة سنتيمترات أو حتى بضعة سنتيمترات، مع نطاق قياس كبير؛ يصل نطاق القياس الأقصى إلى مئات الأمتار، أو حتى مئات الأمتار؛ قياس واجهة المواد اللزجة هي ميزة كبيرة للجهاز.
4. الاستقرار: الإخراج مستقر وموثوق به، وهو مقاوم لتأثير الرماد المتطاير، والتفريغ، وبخار الماء،
التبلور والتشمع.
5. لا يحتاج إلى صيانة: لا توجد أجزاء متحركة، ولا توجد أجزاء سهلة التآكل، ولا حاجة للتنظيف المتكرر، والصيانة، والتكليف.

مجال تطبيق جهاز إرسال مستوى سعة التردد اللاسلكي NYSP-M

1. الأغذية: مصانع العصائر، مصانع الألبان، خزانات تخزين معجون الطماطم، خزانات تخزين مصانع الجعة، إلخ.
2. الأدوية: خزانات تخزين الأدوية المتوسطة، الفواصل، خزانات التخمير، إلخ.
3. معالجة المياه: الخزانات، الصهاريج، خزانات معالجة المياه، أحواض الترسيب، الآبار العميقة، شبكات مياه الشرب، إلخ.
4. أخرى: حماية البيئة، حقول النفط، المعادن، بناء السفن وغيرها من الصناعات.
