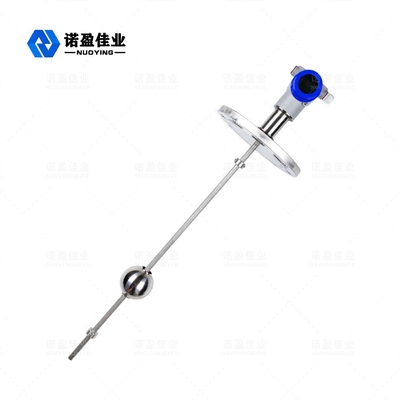

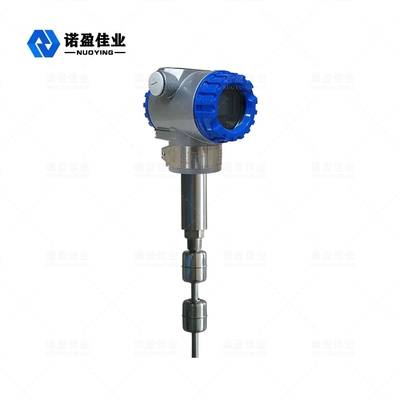

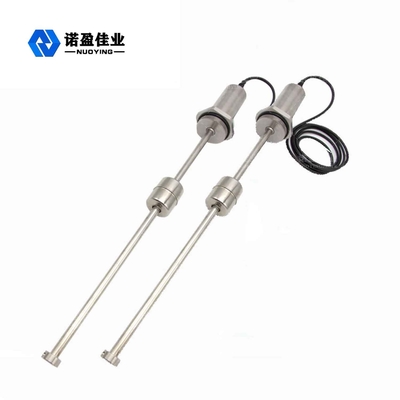

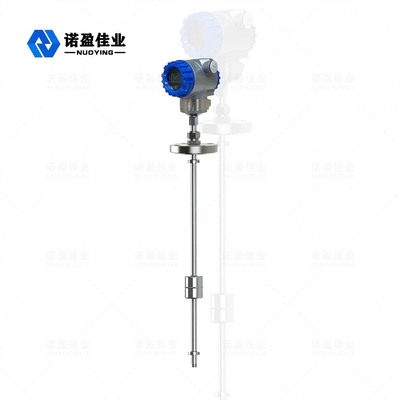

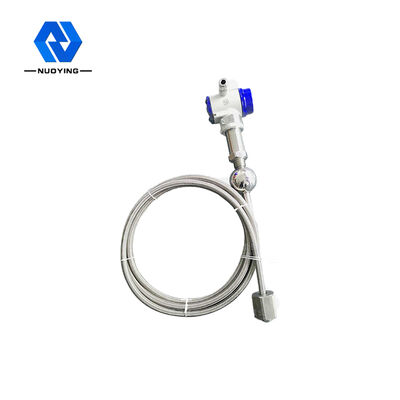

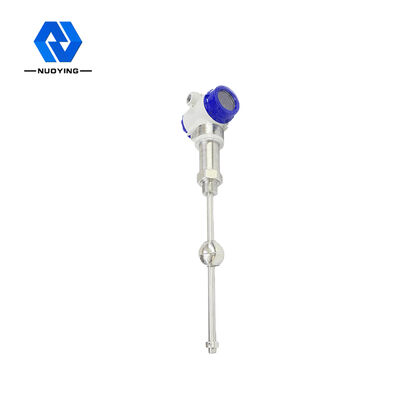

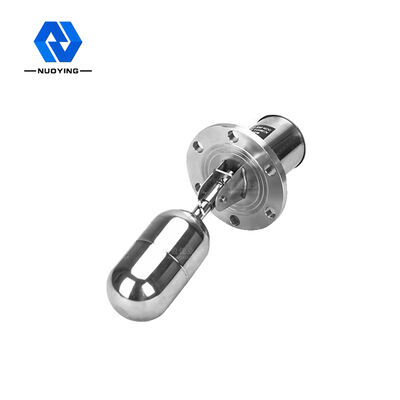

مقياس مستوى وقود الديزل من النوع المطفو مقياس مستوى خزان الوقود من نوع العائمة مؤشر مستوى مغناطيسي عالي الجودة

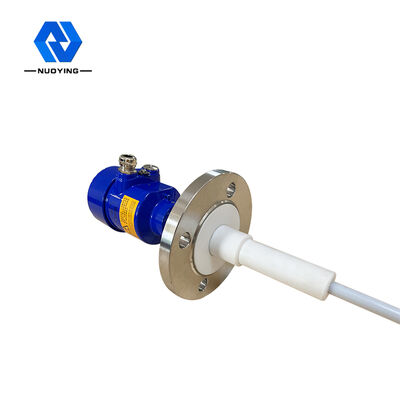

مزعجNYCFQ-ULمقياس مستوى العائمة المغناطيسية
نظرة عامة
معايير المنتج
تطبيق نموذجي
سائل، سائل يآكل
مادة المسبار
304، PTFE، PP (اختياري)
إمدادات الطاقة
24VDC
درجة حرارة العمل
-40 ~ +130 درجة مئوية
الكثافة المتوسطة
500~2000kg/m3
ضغط العمل
-0.1~2.0MPa
مخرج الإشارة
4-20mA
اتصال العملية
الخيوط والشظايا (اختياري)
وصف المنتجات
مبدأ عمل مقياس مستوى العائمة المغناطيسية NYCFQ-UL
يعمل مقياس مستوى العبور المغناطيسي بناءً على مبدأ الارتفاع والربط المغناطيسي ، مع مجموعة من أنابيب القصب ومقاومات الدقة داخل أنبوب الكشف ،عندما يتحرك العائم المغناطيسي صعودا وهبوطا على طول أنبوب الكشف مع تغيير مستوى السائليتم تشغيل الأنبوب الجاف الموجود على مستوى السائل في أنبوب الكشف بالتناوب بحيث تتغير القيمة الإيجابية الكهربائية الخارجة لأنبوب الكشف ،وحدة الدائرة التحويل في مربع التقاط تحويل قيمة المقاومة إلى 4 ~ 20mA الخروج الحالي.
ميزة تصميم NYCFQ-UL مقياس مستوى العائمة المغناطيسية
1هيكل بسيط، صلبة وموثوقة، عملية مستقرة.
2يظهر العرض مستوى السائل باللون الأحمر، وهو بديهي، جذاب وسهل القراءة.
3يمكن اختيار أشكال مختلفة للتركيب وأشكال الاتصال.
4نطاق قياس كبير، لا يوجد منطقة عمياء في عملية القياس بأكملها.
5قياس مستمر لمختلف السوائل وكذلك درجات الحرارة العالية والضغط العالي ومستويات الوسائط التآكلية والقابلة للاشتعال والمتفجرة.
6يتم عزل الشاشة بالكامل عن الوسط المقاس، آمنة وموثوقة.
