مقياس كثافة الشوكة الرقمية الأداة المثالية لقياس الكثافة الدقيقة

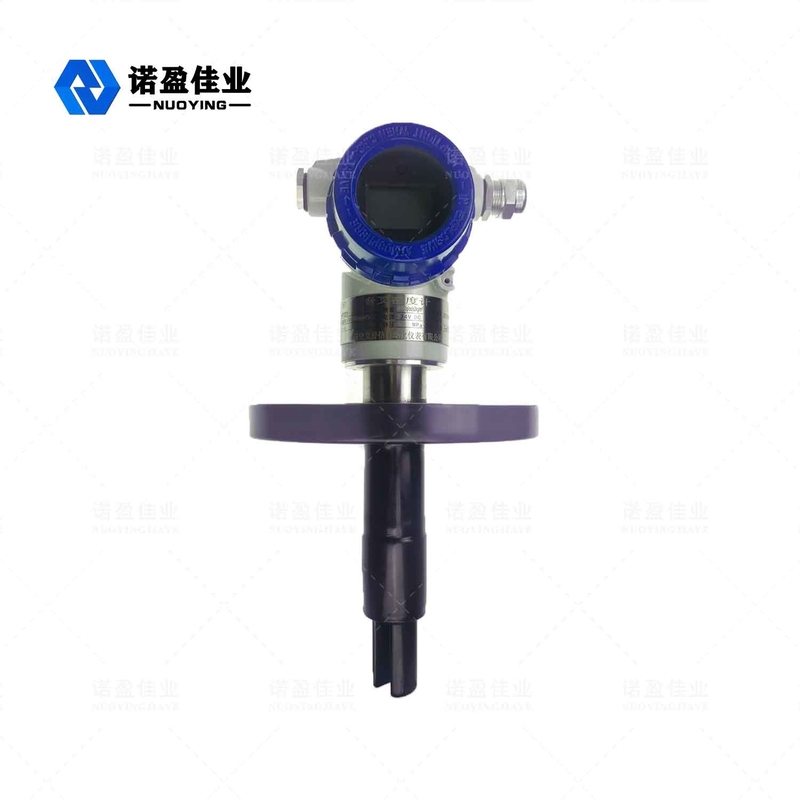

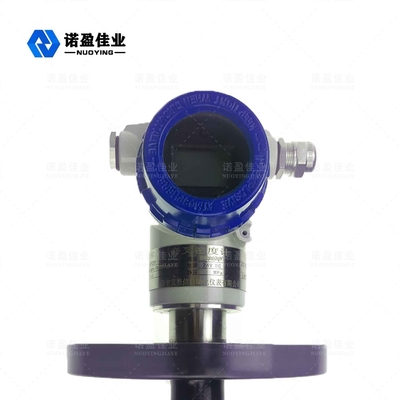

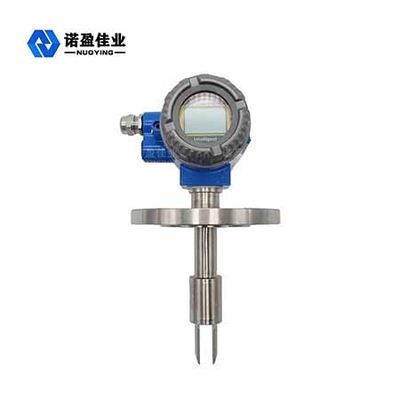

مقياس كثافة الشوكة التنسيقية NYDE-CR
معايير المنتج
تطبيق نموذجي
قياس كثافة الخزان والأنابيب
نطاق القياس
0.5~2.5g/cc ((500~2500kg/m3)
إمدادات الطاقة
24VDC
درجة حرارة العمل
-50~+200 درجة مئوية
المواد المشتركة
316L، الفولاذ المقاوم للصدأ، Hastelloy
ضغط العمل القصوى
207 بار (3000 psi)
اتصال العملية
ANSI 150 إلى 1500 RF، DN 50 PN16
وصف المنتجات
وصف المنتجات
مبدأ عمل مقياس كثافة شوكة ضبط NYDE-CR

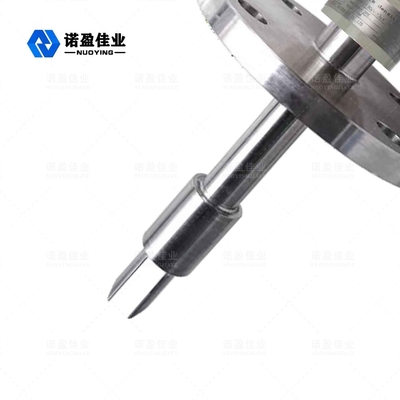

يعمل المستشعر على مبدأ اهتزاز المكونات ، حيث يكون الجزء المكون جزء شوكة ضبط غارقة في السائل المقاس.الجزء من شوكة ضبط يشعر الاهتزازات من خلال جهاز بييزو كهربائي جوهري مثبت في الطرف السفلي من جسم الشوكةيتم اكتشاف تردد الاهتزاز بواسطة جهاز ثانوي كهربائي ثابت في الطرف الآخر من الشوكة ، ثم يتم تضخيم الإشارة بواسطة دائرة في الجزء العلوي.كثافة السائل وتردد الاهتزاز عندما تكون تدفقات السائل المقاسة مرتبطة ارتباطا وثيقا، وعندما تتغير كثافة السائل المقاس ، تتغير تردد الاهتزاز عندما يتدفق السائل أيضًا. من خلال المعادلة D = Ko + KIT + KETz ،يمكن حساب كثافة السائل المقاس بدقة. D = كثافة الوسط المقاس دون معايرة (كغ/م3) T = تردد الاهتزاز (μs). كو، كي، ك2 = الثوابت في عملية الكشف عن الكثافة ، يمكن لمقياس الكثافة من NYYC-MD تعويض تأثير درجة الحرارة تلقائيًا على كثافة الوسط المقاس (D) ،والضغط ليس له تأثير كبير على الكثافة.
ميزة تصميم مفتاح مكثف الراديو اللاسلكي NYDR
1مناسبة لقياس كثافة الوسائط المتدفقة أو الثابتة ، مناسبة لقياس درجات الحرارة العالية ، درجات الحرارة المنخفضة ، الوسائط عالية اللزوجة التي تحتوي على الشوائب. 2جهاز التحويل الإلكتروني القائم على المعالجات الدقيقة، يدمج وظائف معالجة الإشارات والحساب والتشخيص. 3يمكن استخدام القياس المستمر عبر الإنترنت للكثافة الحرارية للسائل ، بدقة عالية وأكثر أمانًا وموثوقية ، مباشرةً لمراقبة عملية الإنتاج. 4يمكن أن تتواصل مباشرة مع جهاز الكمبيوتر من خلال واجهة RS485 ، ويمكن للمستخدمين القيام مباشرة بتكوين العقدة عبر الإنترنت وتشخيص الأخطاء وتسجيل البيانات عليها. 5أثناء قياس الكثافة ودرجة الحرارة ، يمكن حساب الكثافة الأساسية ، نسبة التركيز ، نسبة الكتلة ، نسبة الحجم والمعايير الأخرى. 6هيكل حماية ممتاز من الضغط الزائد، واستقرار درجة حرارة متفوقة، ختم مصفح بالكامل، والتصميم القوي والموثوق به. 7سهل التثبيت والاستخدام، إدراج السائل لعرض القراءة. 8صيانة بسيطة، لا تنظيف منتظم. 9معايرة بدون مصدر مرجعية قياسي، لا معايرة مختبرية، لا انقطاع العملية. 10آمنة في الأماكن الخطرة، ونظيفة في مواقع إنتاج الأغذية.
