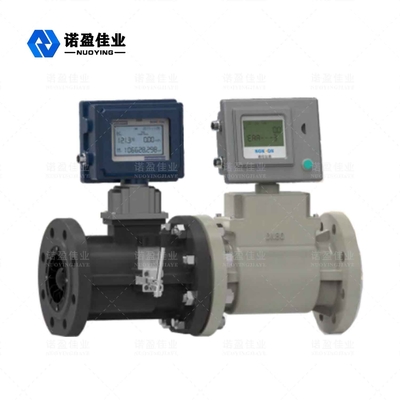

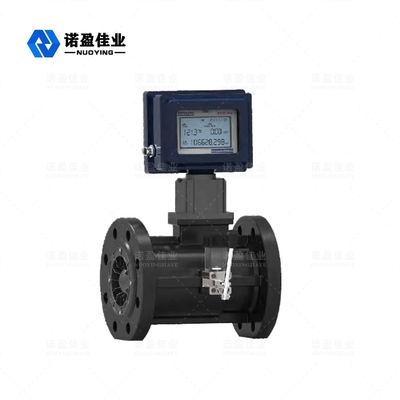

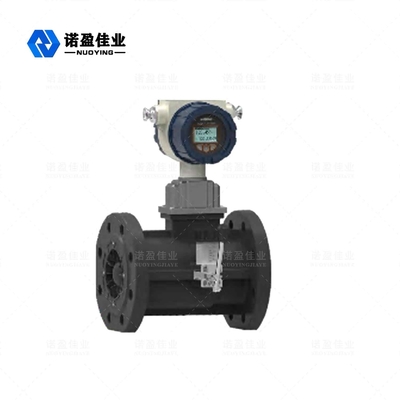

مقياس تدفق التوربينات الغازية من سلسلة NY400Q هو مستشعر درجة حرارة وضغط وتدفق وذكي مجموعات التدفق التي طورتها نفسها، والتي استوعبت التكنولوجيا المتقدمة للتدفق وقد تم تحسينها وتصميمها. إنتاج أدوات قياس دقيقة عالية الدقة، عالية الموثوقية، مع ممتازة أداء قياسات الضغط المنخفض والضغط العالي، وأساليب إشارة متعددة،

حساسية منخفضة لاضطرابات السوائل، تستخدم على نطاق واسع في الغاز الطبيعي والفحم إلى الغاز والغاز المسال،قياس غاز الهيدروكربون الخفيف والغازات الأخرى.

تمت الموافقة على هذا المنتج من قبل فحص جودة المنتج الوطني المقاوم للانفجار قسم وفقًا لـ GB3836.2000 المعدات الكهربائية للبيئة الغازية المتفجرة

الجزء1: المتطلبات العامة" GB3836.2-2000 "المعدات الكهربائية لبيئة الغازات المتفجرة

الجزء 2: مقاومة للنار "د" و GB3836.4-2000 "المعدات الكهربائية للغازات المتفجرة البيئة الجزء الرابع: نوع آمن من حيث الجوهر "i" قد اجتاز الفحص القياسي، علامات مقاومة للانفجار هي ExdIIBT6 (النوع المقاوم للنار) ، ExiaIICT6 (النوع الآمن في حد ذاته). مناسبة للمناطق الخطرة في المنطقة 0 (الأمن الجوهري فقط) 1 و 2 التي تحتوي على متفجرات خليطات الغازات من مجموعات الحرارة IIA و IIB و IIC T1 ~ T4.

2الخصائص

توربينات السبائك عالية الجودة، مع تدفق ثابت أعلى ومقاومة للتآكل محامل خاصة عالية الجودة مستوردة مع عمر خدمة طويل

يتم عزل غرفة القياس من غرفة التهوية لضمان سلامة أداة يمكن أن يكتشف درجة الحرارة والضغط وتدفق الغاز الذي سيتم قياسه، ويمكن تتبع وتعويض التدفق تلقائيًا، وتعرض حجم الغاز التراكمي في الحالة القياسية (Pb=101.325KPa ، Tb=293.15K) ؛ يمكن تحديد قيم درجة الحرارة والضغط تم التحقق في الوقت الحقيقي

نطاق تدفق واسع (Qmax / Qmin≥20: 1) ، قابلية تكرار جيدة ، دقة عالية (حتى فئة 1.0) ، صغيرة

فقدان الضغط ، تدفق أولي منخفض ، يصل إلى 0.6m3 / h

تصحيح غير خطي متعدد النقاط لمعامل العداد الذكي

أجهزة استشعار ضغط ودرجة حرارة مدمجة، أداء عال للسلامة، هيكل مضغوط و

مظهر جميل

الجهاز لديه وظائف مضادة للانفجار والحماية، علامة مضادة للانفجار هي

ExdIIBT6، ExiaIICT6، ومستوى الحماية هو IP65

يعمل النظام مع استهلاك طاقة منخفضة ، يمكن استخدام بطارية الليثيوم 3.2V10AH واحدة

بشكل مستمر لأكثر من 3 سنوات

معامل العدادات وقيمة التدفق التراكمية لن تفقد لمدة عشر سنوات بعد الطاقة

فشل

3مبدأ العمل

عندما يتدفق السائل في عداد التدفق، يتم تصحيحه وتسارعه تحت تأثير

المُستقيم المدمج الخاص في مدخل الهواء.

اتجاه تدفق السائل، توليد التوربين عزم دوران في هذا الوقت. بعد التغلب على

عزم الدوران الاحتكاك وعزم الدوران مقاومة السائل، تبدأ التوربين في الدوران. في نطاق تدفق معين،

السرعة الزاوية لدوران التوربين متناسبة مع تدفق حجم السائل.

مبدأ الحث الكهرومغناطيسي، إشارة نبض متناسبة مع تدفق حجم السائل هو

يتم تحفيز الإشارة من عجلة الإشارة التي تدور بشكل محوري بواسطة جهاز استشعار مغناطيسي. يتم تضخيم الإشارة وتصفيتها وتشكيلها في حساب تدفق ذكي مع درجة الحرارة والضغط

إشارات أجهزة الاستشعار تقوم وحدة المعالجة الدقيقة للجهاز بمعالجة حسابية، و

يعرض مباشرة تدفق الحجم وكمية الغاز الكلية على شاشة LCD.
