2.4 تشكيل المجالالوظائف الأساسية (لا يتطلب كلمة المرور)   2.5 إرشادات تعيين وضع قياس تدفقات التقدّم   1حجم الغاز (غاز Qv)A. قياس حجم العمل على النحو التاليالكثافة: تم تعيينها إلى كثافة 20 درجة مئوية (لا تشارك في الحساب) الضغط: 0.0KPa درجة الحرارة:20 درجة مئوية ب: قياس حجم الحالة القياسية على النحو التالي الكثافة: الكثافة في الحالة القياسية (لا تشارك في الحساب) الضغط: الضغط الحالي (ضغط القياس KPa) درجة الحرارة:درجة الحرارة الحالية (درجة مئوية)   2كتلة الغاز (غاز Qm) أ. نظراً للكثافة الحالية، وضعت على النحو التالي: (في هذا الوقت، معامل انتقال الحالة هو l) الكثافة: تم تعيينها على الكثافة الفعلية الحالية الضغط: 0.0KPa درجة الحرارة: 20 درجة مئويةB. نظرا ل كثافة الحالة القياسية، فإن الإعدادات هي كما يلي: (في هذا الوقت، يتم تغيير الحالة الداخلية وفقا لدرجة الحرارة والضغط) الكثافة: الكثافة في الحالة القياسية (الكثافة عند 20') الضغط: الضغط الحالي (ضغط القياس KPa) درجة الحرارة: درجة الحرارة الحالية (سيلسيوس)   3.حجم السائل (Ov)A السائل،قيس الحجم على النحو التالي:الكثافة:1.0 أو كثافة التيار (لا تشارك في الحساب)   4جودة السوائل (Lieuid Om) أ.ضبط كثافة التيار على النحو التالي الكثافة: تم تعيينها على الكثافة الفعلية الحالية   5تدفق حجم البخار ((بخار أوف)الكثافة:1.0 أو كثافة التيار (لا تشارك في الحساب)الضغط:0.0KPa ((لا تشارك في التشغيل)درجة الحرارة: 20 @ ((لا تشارك في التشغيل)6تدفق كتلة البخارA.جودة البخار المفرط الحرارة ((PTSSteam ((P/T)): إذا كان مستشعر الحرارة أو الضغط الخارجي معيباً (أو لا يمكن توصيله بمستشعر الحرارة أو الضغط) ، يتم حساب كثافة البخار بناءً على درجة الحرارة أو الضغط المدخل: الضغط: ضغط مقياس التيار KPa درجة الحرارة: درجة الحرارة الحالية °C B.كتلة البخار المشبعة (T) إذا فشل مستشعر درجة الحرارة الخارجي (أو لا يمكن توصيله بمستشعر درجة الحرارة) ، يتم حساب كثافة البخار وفقاً لدرجة حرارة المدخل. درجة الحرارة: درجة الحرارة الحالية °C C.كتلة البخار المشبعة (P) ((Sat Steam ((P)): إذا فشل جهاز استشعار الضغط الخارجي (أو لا يمكن توصيله بمستشعر الضغط) ، يتم تحديد كثافة البخار حسب ضغط المدخل:الضغط: ضغط مقياس التيار KPa   المرفق هي الرسومات والجدول الزمني1. الرسم البياني للأبعاد       النهاية

صعوبات التصديق الدولي على مقاومة الانفجار   1البيانات: يجب ترجمة جميع البيانات إلى اللغة الإنجليزية أو بنود IEC أو EN ، ويجب توضيح كل بند بشكل معقول.عدد تصحيحات البيانات خلال دورة التصديق يتجاوز بكثير عبء العمل المحلي ضد الانفجار. ملاحظة: المنتجات الآمنة بطبيعتها تعتمد على الحسابات والتقييم، ويعد عبء العمل صعباً، وهو أمر مختلف جداً عن الصين.هناك حقا عدد قليل من الناس في الصين الذين يستطيعون حساب ومطاردة مع المستوى الأجنبي.   2الاختبار: الاختبار الأجنبي أكثر صرامة بكثير، وللقبول بشهادة IECEx من الدرجة الأولى، يجب على موظفي الوكالة المصدرة الذهاب إلى مختبر IECEx معتمد للشهادة في الموقع قبل الاختبار. 3- مراجعة المصانع: لا توجد حاجة لمراجعة المصانع في الصين. تستند مراجعات المصانع الأجنبية إلى ISO9001 ثم يتم دمجها في EN / ISO / IEC 80079-34:نظام 2011 ضد الانفجار لمراجعة الموقعإنها تعادل إعادة تصميم مجموعة من الأنظمة المقاومة للانفجارات ويجب إجراء عمليات تدقيق سنوية كل عام بعد التصديق.   ملاحظة: بدون شهادة ISO9001، لا يمكنك اجتياز مراجعة المصنع.     بعد ممارسة الدولية لمكافحة الانفجارات، يتم تلخيص النقاط التالية لمساعدتك على حل شكوكك:   1كم مدة الدورة الدولية لشهادة مقاومة الانفجار؟   الإجابة: بشكل عام 4 إلى 6 أشهر، وهذا هو الوضع المثالي. بسبب عوامل غير مؤكدة مثل البيانات وتفتيش المصنع، فمن الشائع أن يستغرق 8 إلى 10 أشهر أو أكثر.   2لماذا الشهادة الدولية ضد الانفجار مكلفة جداً؟   الإجابة: أنت تعرف أيضاً أنها علامة تجارية دولية. شهادة المنتج تبلغ 45000 يوانب (6600 دولار أمريكي) ، شهادة فحص المصنع تبلغ 45000 يوانب (6600 دولار أمريكي) ،و رسوم الشهادة 13200 دولار أمريكي. الراتب اليومي للأجانب أعلى بكثير من ذلك في الصين. جنبا إلى جنب مع المستوى المحلي، هل لا تزال تعتقد أنها باهظة الثمن؟   ملاحظة: رسوم الاختبار ورسوم الشهود غير مدرجة هنا بسبب أنواع المنتجات المختلفة ومستويات الصعوبة. يوصى بالحصول على كل من شهادات ATEX / IECEx لتوفير التكاليف.   3لماذا دورة شهادة المؤسسات الشهيرة بطيئة جدا؟   الإجابة: من ناحية، الاتصال بين الصين والدول الأجنبية بطيء، ومن ناحية أخرى، هو بسبب كسل الأجانب في البلدان المتقدمة.في الأمثلة التي رأيتها، سرعة شهادة المؤسسات مثل بريطانيا وفرنسا وألمانيا والولايات المتحدة ليست أسرع بكثير. لا تقارن مع العملية المحلية.   4كيفية تحسين كفاءة أول شهادة دولية ضد الانفجار؟   الإجابة: اختيار مهندس شهادة جيد يفهم العملية واللغة الإنجليزية والمنتجات والمعايير والاختبارات وتفتيش المصنع سيزيد من سرعة عملية الشهادة.يوصى بالبحث عن وكالة أو شخص محترففكّر بالأمر بنفسك وسوف تأخذ أكثر من اتجاه واحد أو اثنين   ملاحظة: من الصعب الحصول على هذا النوع من المهندسين المعتمدين، ويُنصح المبتدئون بإيجاد وكيل.   5هل التدقيق الدولي للمصنع صارم؟   الجواب: هناك جميع المتطلبات لمراجعة المصنع. يعتمد ذلك على متخصصي النظام في الشركة ودرجة التعاون بين مختلف الإدارات.الصعوبة تختلف من شخص لآخر.   6هل تم إجراء الاختبار في الخارج؟   الجواب: في الوقت الحالي ، يتم اعتماد نموذج الاختبار المحلي + الشهادة الأجنبية بشكل أساسي.   ملاحظة: وفقًا لوائح IECEx ، يكون موقع الاختبار إما في المؤسسة نفسها أو في مختبر IECEx. يصعب تحقيق الأول بسبب عدم اكتمال المعدات ،و هو في الأساس الأخيرهناك حوالي 6 مختبرات ضد الانفجار في الصين، والعدد لا يزال في ازدياد. بعد سنوات من التطوير، والشعب الصيني قد ارتفع بالفعل.   7ما هو الفرق الأكبر بين الأجنبي ضد الانفجار والداخلية؟   الإجابة: أولاً، مراجعة مصنع نظام QAR/QAN، ثانياً، مشاركة الأجانب، وثالثاً، كتابة تقارير IECEx (جميعها باللغة الإنجليزية).ويجب أن يتوافق كل عنصر مع معلومات المنتج وتحليل نتائج الاختبارالمنتج الصافي المقاوم للانفجار حوالي 60 ~ 70 صفحة.

في السنوات الأخيرة، مع التطور السريع لتكنولوجيا الصين المقاومة للانفجار،المزيد والمزيد من الشركات المحلية المقاومة للانفجار في مختلف البلدان اختارت الذهاب إلى الخارج وبيع منتجاتها إلى بلدان حول العالمبالنسبة للشركات، فإن الحصول على شهادات الدولية ضد الانفجار هو عملية مهمة. يقدم هذا الفصل باختصار وكالات التصديق الدولية ضد الانفجار.   تصنيف الشهادات الدولي   ATEX: تنفذ معايير EN وتستخدم عادة في سوق الاتحاد الأوروبي.   IECEx: تنفذ معايير IEC ويتم الاعتراف بها من قبل الدول الأعضاء في نظام IEC.                                                                                                   1الانفتاح ATEX: غير مفتوح، لا يمكن استفسارها عبر الإنترنت، يمكنك الاتصال بالوكالة المصدرة. IECEx: أكثر شفافية وفتحًا نسبيًا ، ويمكن العثور عليها على الموقع الرسمي. الموقع الرسمي لـ IECEx: http://www.iecex.com   2الاعتراف المتبادل ATEX: لا يمكن نقل شهادات الفئة I المطلوبة من قبل بعض البلدان الخاصة. IECEx: يمكن تحويل شهادات الفئة I من البلدان الخاصة على هذا الأساس. شهادة خاصة من الفئة الأولى: US MSHA، ANZEx الأسترالي، DGMS الهندي. ملاحظة: إذا كان لديك شهادة IECEx، تحتاج فقط إلى إجراء اختبار الفرق.   الوكالة الدولية لإصدار الشهادات ضد الانفجار   BV/LCIE: Bureau Veritas/المختبر المركزي الفرنسي للكهرباءموقع: باريس، فرنساتأسيس: 1828المؤهلات: يمكن إصدار كل من ATEX و IECExملاحظة: استحوذت مجموعة BV على شركة LCIE الفرنسية ، التي لديها مؤهلات لإصدار الشهادات. في ألمانيا ، هناك أيضا وحدة يمكنها إصدار الشهادات وتنتمي إلى مجموعة BV     TUV SÜD: مجموعة TUV SÜD الصين الكبرىموقع: ميونيخ، ألمانياتأسيس: 1866المؤهلات: يمكن إصدار ATEX و IECEx     TUV Rheinland: مجموعة TUV Rheinlandموقع: كولونيا، ألمانياتأسيس: 1872المؤهلات: يمكن إصدار ATEX و IECEx     يوروفينز: مجموعة اختبار تكنولوجيا يوروفينزالموقع: إيطاليا وبلجيكاتأسيس: 1987المؤهلات: يمكن إصدار ATEX و IECEx     DNV: Det Norske Veritasموقع: أوسلو، النرويجتأسيس: 1964المؤهلات: يمكن إصدار ATEX و IECEx     SGS/Baseefa: SGS Standards Technical Services Ltd./الهيئة البريطانية لإصدار شهادات المعدات الكهربائية المقاومة للانفجارموقع: جنيف، سويسراتأسيس: 1878المؤهلات: يمكن إصدار كل من ATEX و IECExملاحظة: استحوذت مجموعة SGS على Baseefa التي لديها مؤهلات أصلية لإصدار الشهادات   CSA/sira: جمعية المعايير الكندية/شركة سيرة لشهادة الجودة.الموقع: تورنتو، كنداتأسيس: 1919المؤهلات: يمكن إصدار كل من ATEX و IECExملاحظة: مجموعة CSA استحوذت على Sira، المملكة المتحدة وكلا الطرفين مؤهلين لإصدار الشهادات   CQM Fangyuan: مجموعة الشهادات الصينية Fangyuan Markالموقع: بكينتأسيسها: 1991المؤهلات: يمكن إصدار ATEX و IECExملاحظة: فانغيوان لديها حالياً مؤهلات فقط لإصدار معدات مضادة للانفجار من الفئة الثانية     CNEX-Global BVالموقع: أرنهام، هولنداالطبيعة: استثمرت من قبل CQST ، وحصلت على مؤهلات التصديق في عام 2016 ، وهي وكالة تصديق صينية متخفية.المؤهلات: يمكن إصدار كل من ATEX و IECEx     المذكورة أعلاه هي مقدمة موجزة للوكالات الدولية المستخدمة عادة. بالطبع، هناك بعض الوكالات المعروفة التي لم يتم سردها هنا، مثل: PTB، UL، FM، ITS، FTZU،CCVE، ديكرا، تسف سيف، توف نورد، سيسي، الخ.

اختيار نقاط أخذ العينات لدرجة الحرارة والضغط: (الشكل 8)1يتم قطع جهاز استشعار درجة الحرارة (PTl00) ثقب (قطر الثقب هو 025) بعد 5D أسفل تيار عداد التدفق،لحام القاعدة، وتشديد مستشعر درجة الحرارة. 2جهاز نقل الضغط يأخذ الضغط من منفذ الشفط (1/4 "NPT") على الجانب السفلي من مقياس التدفق، أو مقياس التدفق أسفل تيار 3D الضغط.   يجب أن يركز التثبيت على المشكلة: 1لاحظ أن اتجاه تدفق السهم على جسم الطاولة يجب أن يكون متسقًا مع اتجاه تدفق الوسيط. 2يجب أن لا يكون قطر الغطاء الداخلي على جانبي مقياس التدفق أقل من قطر مقياس التدفق الداخلي. 3إيلاء اهتمام خاص إلى ما إذا كان جهاز قياس تدفق الاتصال بالفلانج والخط أنابيب محاذاة.4عند لحام الألياف ، يجب إزالة مقياس التدفق لتجنب تلف درجة حرارة الحام الزائدة على مسبار الاستشعار.   أسلاك المنتججهاز قياس تدفق الحركة، إشارة الإخراج هي 4-20mA، يمكن عرض تدفق فوري، تدفق تراكمي، الخ، ويمكن أيضا أن تكون متصلة بنظام الكمبيوتر ومدمج عرض التدفق. يتم استخدام لوحة الطرف لتوصيل مصادر الطاقة الخارجية ونبضات الإخراج. يتراوح جهد مصدر الطاقة من 12 فولت إلى 32 فولت. يتم سرد العديد من طرق الأسلاك الشائعة أدناه: تشغيل القائمة1. العرضيعتمد جهاز LCD على شاشة 128 * 64 نقطة وتدعم شاشة متعددة المتغيرات. يدعم هذا المقياس وضعين لعرض الشاشة:عندما يتم عرض السطر الثالث ، يتم عرضه كما هو موضح في الشكل التالي:   وصف آخر للعرض:إذا تم تعيين مستشعر الضغط أو درجة الحرارة على وضع "التجميع التلقائي" وتم الكشف عن عطل في المستشعر ، يتم استبدال القيمة المقابلة بقيمة الإعداد "اليدوي" وتومض.القيم الإعدادية اليدوية هنا تشير إلى "ضغط الغاز" و "درجة حرارة الغاز" مدرجة في القائمة.عندما يكون وضع التدفق مكافأة ضغط البخار المشبعة ، لا يتم جمع جهاز استشعار درجة الحرارة ويتم عرض قيمة درجة الحرارة على أنها--------- ، مما يشير إلى أنها غير قيد الاستخدام. عندما يكون وضع التدفق مكافأة درجة حرارة البخار المشبعة ، لا يتم بدء جمع جهاز استشعار الضغط ، ويتم عرض قيمة الضغط على شكل "--------" ،تشير إلى أنها غير مستخدمة.في حالة العرض العادية، يمكنك تعيين عرض التردد، والضغط، ودرجة الحرارة، والكثافة، والتيار، والنسبة المئوية في السطر الثالث عن طريق الضغط الطويل على مفتاح M.السطر الثالث يظهر إشارة المتغير على النحو التالي: وضع عرض سطرينعندما يتم إيقاف تشغيل العرض في الخط الثالث، يتم إيقاف العرض في الخط الثاني، كما هو موضح في الشكل التالي. 2وصف مفصل لوظيفة مفتاح المجال2.1 إزالة الوظائف الأساسية للمفاتيحهذا المنتج يدعم وضع التشغيل "ثلاثة أزرار". الوظائف الأساسية للأزرار الثلاثة هي كما يلي: 2.2 دخول ومخرج تكوين الحقلأدخل تكوين الحقلفي حالة "العرض الطبيعي" ، اضغط على مفتاح "Z" لدخول "التكوين المباشر". يمكن تعيين معايير "تكوين الحقل" بواسطة "الإدخال الرقمي المباشر" و "تحديد القائمة"الخروج من تكوين الموقعفي حالة "تكوين الحقل" ، اضغط على مفتاح "Z" للخروج من حالة "تكوين الحقل" ودخول حالة "العرض". ملاحظة: هذا الجهاز يسجل الحالة عندما تم تعيين آخر زر الخروج، اضغط "Z" للعودة إلى الحالة عندما تم تعيين آخر زر الخروج2.3 طريقة تحديد البياناتيتم تقسيم معايير إعداد الحقول إلى نوعين: "انتخاب القائمة" و "الإدخال الرقمي المباشر". طريقة تعيين خيار القائمةاضغط على مفتاح M لفترة طويلة ويتحرك التخطيط إلى السطر الثاني ، مما يشير إلى أنه يمكن تغيير الإعدادات.اضغط على مفتاح M للتمرير لأعلى، أو اضغط على مفتاح S للتمرير لأسفل. أثناء عملية تعيين البيانات، امسك مفتاح M لتخزين الإعدادات. بعد التخزينيتم تحريك خط التوضيح تلقائيًا إلى السطر الأول;طريقة تعيين الإدخال الرقمي) اضغط على مفتاح M لفترة طويلة ويتحرك التخطيط إلى السطر الثاني ، مما يدل على أنه يمكن تغيير الإعدادات. اضغط على مفتاح M لتبديل الرموز.اضغط على مفتاح S للتحول إلى اليمين، يتم نقل التوضيح إلى الرقم الأول، مما يشير إلى أنه يمكن تعديله، قصيرةاضغط على مفتاح M، ويتم زيادة الرقم بمقدار واحد. اضغط على مفتاح $ مرة أخرى لتحديد الأرقام في تسلسل، وطريقة الإعداد هي نفسها تماما كما الرقم الأول.اضغط على مفتاح M لتحفظ بيانات الإعداد؛ أو اضغط Z للخروج من الإعدادات.على سبيل المثال ، فإن الحد الأساسي للمجموعة هو 200 ، والحد الجديد للمجموعة هو 400 ، يتم استخدام عرض القائمة الإنجليزية كمثال. النسخة الخاصة:أثناء عملية الإعداد، اضغط على مفتاح M لمدة ثلاث ثوانٍ لحفظ وإنهاء إعداد البيانات. أثناء عملية الإعداد، اضغط على مفتاح "Z" للخروج من الإعداد الحالي دون حفظه.أو العودة إلى القائمة السابقةإعداد أفر أو الخروج من الإعداد، يبقى النظام في شاشة الإعداد الحالية.

كيف يعمل مقياس تدفق الكتلة كوريوليس؟   يستند مقياس تدفق الكتلة كوريوليس إلى مبدأ كوريوليس. إنه يجعل أنبوب التدفق الذي تتدفق من خلاله الوسط يهتز. يكتشف المستشعر ويحلل التغيرات في التردد،الفرق في المراحل والواسعة في أنبوب التدفق، يقيس مباشرة كتلة الوسط الذي يتدفق حاليا من خلال أنبوب التدفق ، ويحسب الكثافة من تردد الاهتزاز.يمكن أيضا قياس متغيرات عملية متعددة من خط الأنابيب، مثل تدفق الكتلة، تدفق الحجم، الكثافة، والحرارة.   مقياس تدفق كوريوليس مقابل مقياس تدفق الحرارة   قياسات تدفق الكوريوليس قياس تدفق الكتلة مباشرة. قياس تدفق الكتلة المباشر يقلل من عدم الدقة الناجمة عن خصائص السوائل. قياسات تدفق الحرارة قياس تدفق الكتلة بشكل غير مباشر. قياسات تدفق الكتلة المباشرة يقلل من عدم الدقة الناجمة عن خصائص السوائل. قياسات تدفق الحرارة يقلل من عدم الدقة الناجمة عن خصائص السوائل.بسبب طريقة قياسهم، هناك اختلافات أساسية بين الأجهزة، وبالتالي تطبيقات مختلفة لكل منها مناسبة.   أجهزة قياس تدفق الكتلة الحرارية تستخدم القدرة الحرارية للسائل لقياس تدفق الكتلة. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateيتم استخدام مقاييس تدفق الكتلة الحرارية بشكل رئيسي للغازات.   لأن مبدأ كوريوليس يقيس مباشرة تدفق الكتلة، يمكن استخدام مقاييس تدفق كوريوليس لكل من الغازات والسوائل.   التطبيقات   يمكن استخدام مقياس تدفق كتلة كوريوليس لقياس تدفق كتلة الغاز أو الخليط السائل المتغير أو غير المعروف أو لقياس الغاز فوق الحرج.انها لا تقيس مباشرة فقط معدل تدفق الكتلة دون أن تتأثر بالخصائص الفيزيائية للسائل، ولكنه يحتوي أيضًا على دقة عالية وتكرارية جيدة. مقياس تدفق كوريوليس هو مقياس تدفق مرن وموثوق ودقيق.

عداد التدفق الدوار هو واحد من منتجات عداد التدفق الرئيسية في العالم، تستخدم على نطاق واسع في النفط والكيمياء والمعادن والقطاعات الصناعية الأخرى والبناء البلدي،مشاريع حماية البيئةيتم قياس تدفق معظم السوائل والغازات والبخار واختبارها والتحكم فيها.المنتجات ذات الوظائف المختلفة التالية:جهاز إرسال تدفق دوار سلكي: إشارة التيار الخارجي 4-20mA ، بينما يعرض في الموقع التدفق الفوري ، التراكمية ، وتردد الإشارة وقيمة التيار الخارجي.لديه وظيفة قطع تدفق صغير وتعطل ثابت 2نوع الجزء السفلي من الجسم: مناسب لدرجات الحرارة العالية والارتفاع العالي وغيرها من مناسبات التثبيت القاسية.3نوع الغوص: مناسبة لسهولة الغوص في البيئة.     متطلبات التثبيت المتطلبات الأساسية للتثبيت1 ، يمكن تثبيت عداد التدفقات في الداخل أو في الهواء الطلق في درجة حرارة المحيط من -30 درجة مئوية إلى + 55 درجة مئوية 2عندما تكون درجة حرارة الوسيط القياسية أعلى من 50 درجة مئوية، يمكن تركيب رأس العداد أفقيا أو عموديا لأسفل (انظر الشكل 1),تحت الأرض وغيرها من البيئة السيئة) ((انظر الشكل 2) ، الحد الأقصى لمدى التمديد هو 110 متر3عندما تكون وسيلة القياس سائلة ويتم تثبيت عداد التدفق في خط أنابيب عمودي أو مائل ، يجب أن يكون توجيه المياه السائلة من أسفل إلى أعلى (انظر الشكل 3) 4من أجل تسهيل إصلاح الأخطاء وتفكيكها وصيانة عداد التدفق في الموقع ، فإن المساحة الخالية فوق رأس العداد هي 0.5 متر على الأقل (انظر الشكل 4) ، إذا لم يكن من الممكن ضمان ذلك ،يجب ضبط زاوية التثبيت أثناء التثبيت.5، يجب أن يحاول المتداول في المجال العلوي من عداد التدفق تجنب تركيب صمامات تنظيم وصمامات نصف مفتوحة.والتي يمكن تركيبها بعد $D أسفل تيار عداد التدفق وفقًا لمتطلبات العملية (انظر الشكل 5).   6مسافة نقل الإشارة: المسافة القصوى لنقل إشارة الخروج الحالية هي 800 متر. 7إذا تم تثبيت عداد تدفق التقدّم في خط أنابيب ذو اهتزازات كبيرة، فمن الضروري تثبيت أنبوب اتصال ناعم أو تثبيت الأنابيب (انظر الشكل 6). 8عند قياس الغاز أو البخار، يجب تثبيت عداد تدفق التقدّم في الجزء العالي من خط الأنابيب لتجنب التكثيف في الجزء السفلي.يجب تركيب الفخ: عند قياس السائل، يجب تركيب مقياس التدفق في مكان منخفض في خط الأنابيب لضمان قياس كامل للأنابيب.9.احفظ أجزاء مناسبة من الأنابيب المستقيمة الأمامية والخلفية. عيار الأداة الاسمي، وحدة مليمتر

تركيب أنابيب الضغط التفاضلي 1) عندما يكون جسم التدفق المقاس سائلًا نظيفًا ، فإن مخطط تركيب خط الأنابيب (كما هو موضح أعلاه) (2) عندما يكون جسم التدفق المقاس سائلًا يآكل ، فإن مخطط تركيب خط الأنابيب الخاص به (3) عندما يكون جسم التدفق المقاس غازا نظيفا،(4) عندما يكون جسم التدفق المقاس غازاً جافاً يآكل، فإن مخطط تركيب خط الأنابيب (5) عندما يكون جسم التدفق المقاس بخار الماء، فإن مخطط تركيب خط الأنابيب (6) عندما يكون جسم التدفق المقاس غازا نظيفاً، فإن مخطط تركيب خط الأنابيب     النهاية

عندما يتدفق السائل المملوء بالأنبوبات من خلال أجزاء التخدير (الفتحات ، الفوهات ، إلخ) في الأنابيب ، سوف يشكل السائل انكماشًا محليًا في أجزاء التخدير ،بحيث يزداد معدل التدفق ويقلل الضغط الثابت، بحيث يتم إنتاج انخفاض الضغط أو فرق الضغط قبل وبعد أجزاء الضغط ، كلما زاد تدفق تدفق الوسيط ،كلما زاد فرق الضغط الذي يتم إنشاؤه قبل وبعد أجزاء التخديرلذلك، يمكن قياس معدل تدفق السائل عن طريق قياس ضغط التفاضل. متطلبات التثبيت الأساسية:(1) يجب أن يتم التحقق من جهاز الضغط قبل التثبيت ما إذا كان عدد وحجم جهاز الضغط يستوفيان متطلبات موقع تثبيت خط الأنابيب.(2) يجب تثبيت نظام الأنابيب المثبت حديثًا بعد غسل الأنابيب.(3) عند تثبيت جهاز التخدير ، انتبه إلى الاتجاه ، ويجب تثبيت مجموعة مع رقم "عشرة" في الاتجاه العلوي.(4) عندما يتم تثبيت جهاز التخدير في خط الأنابيب ، يجب أن يضمن عمودية وتركيزية محور خط الأنابيب. يجب ألا يتجاوز خطأ العمودية ± 10 ،و يجب ألا يتجاوز فرق التركيز 0.0025D/0.1+2.3B4.(5) يجب ألا تبرز مختلف أغلفة الختم المستخدمة أثناء التثبيت في الجدار الداخلي للأنابيب.(6) يجب تثبيت لوحة الثقب بمعدل الكثافة ، لا يسمح بالنزيف ، ويجب إجراء اختبار الضغط بعد التثبيت.(7) يجب تثبيت أنبوب توجيه الضغط عمودياً أو مائلًا ، ولا ينبغي أن يكون ميله أقل من 1:12بالنسبة للسوائل ذات اللزوجة العالية ، يجب أن يزيد الميل أيضًا ، وعندما تكون مسافة نقل إشارة الضغط أكبر من 3 أمتار ،يجب أن يتم إمالة أنبوب توجيه الضغط في الأقسام، و يجب تركيب مجمع الغاز و مستقر في كل نقطة أعلى وأدنى على التوالي(8) من أجل تجنب تشويه إشارة نقل الضغط التفاضلي، يجب وضع أنابيب الضغط الإيجابي والسلبي قريبة قدر الإمكان،ويتعين اتخاذ تدابير مكافحة التجمد أيضا في المناطق الباردة.(9) أثناء التثبيت، يجب أيضا إيلاء الاهتمام لموقع فتحة الضغط.يمكن اختيار موقع مدخل الضغط على مستوى جهاز مدخل الضغط: عندما يتم تثبيته على الأنابيب الأفقية ، يظهر موقع مدخل الضغط في الشكل.     (10) الحد الأدنى لطول قطاع الأنابيب في المدى العلوي والسفلي لجهاز التخدير: (L1 و L2 هي مضاعفات D).

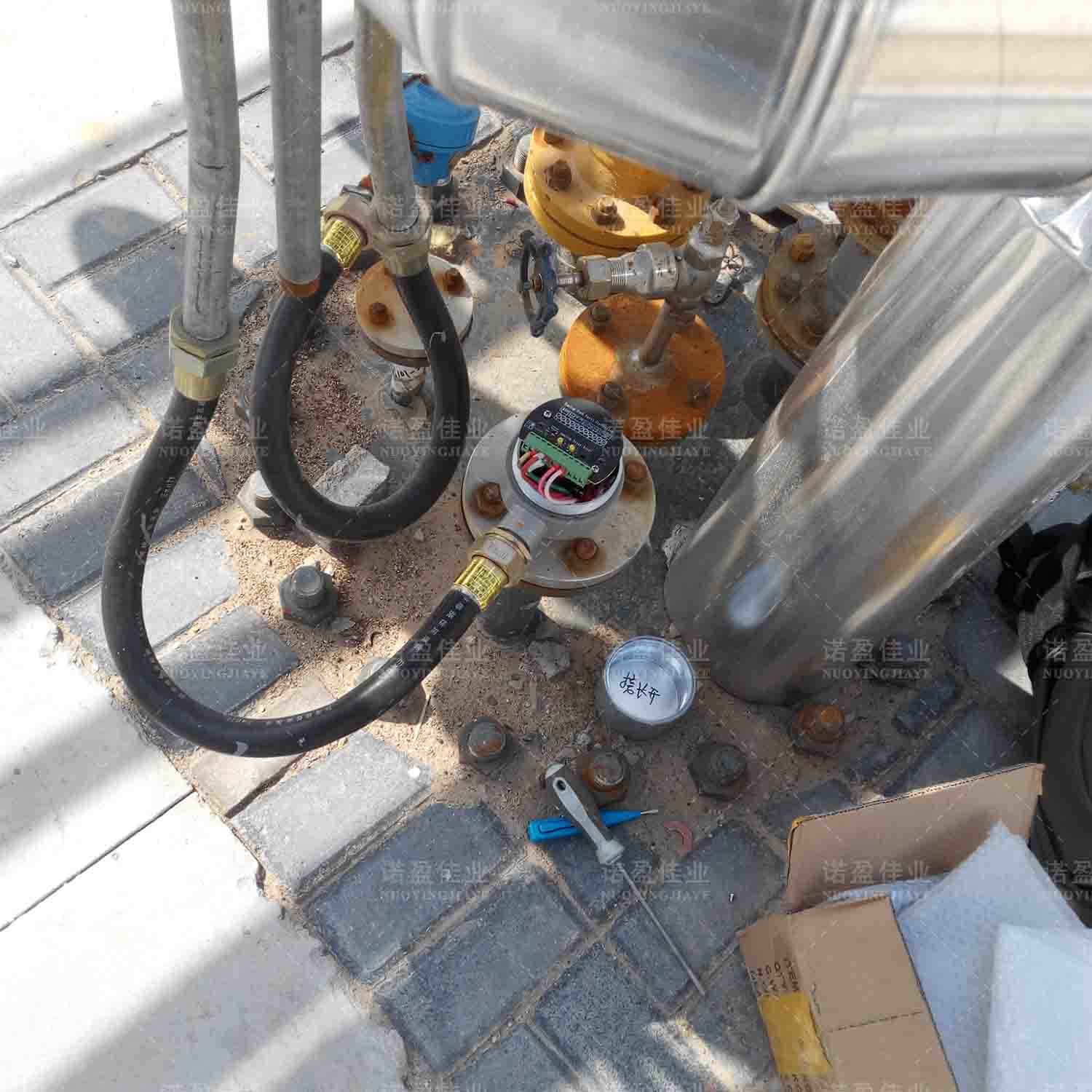

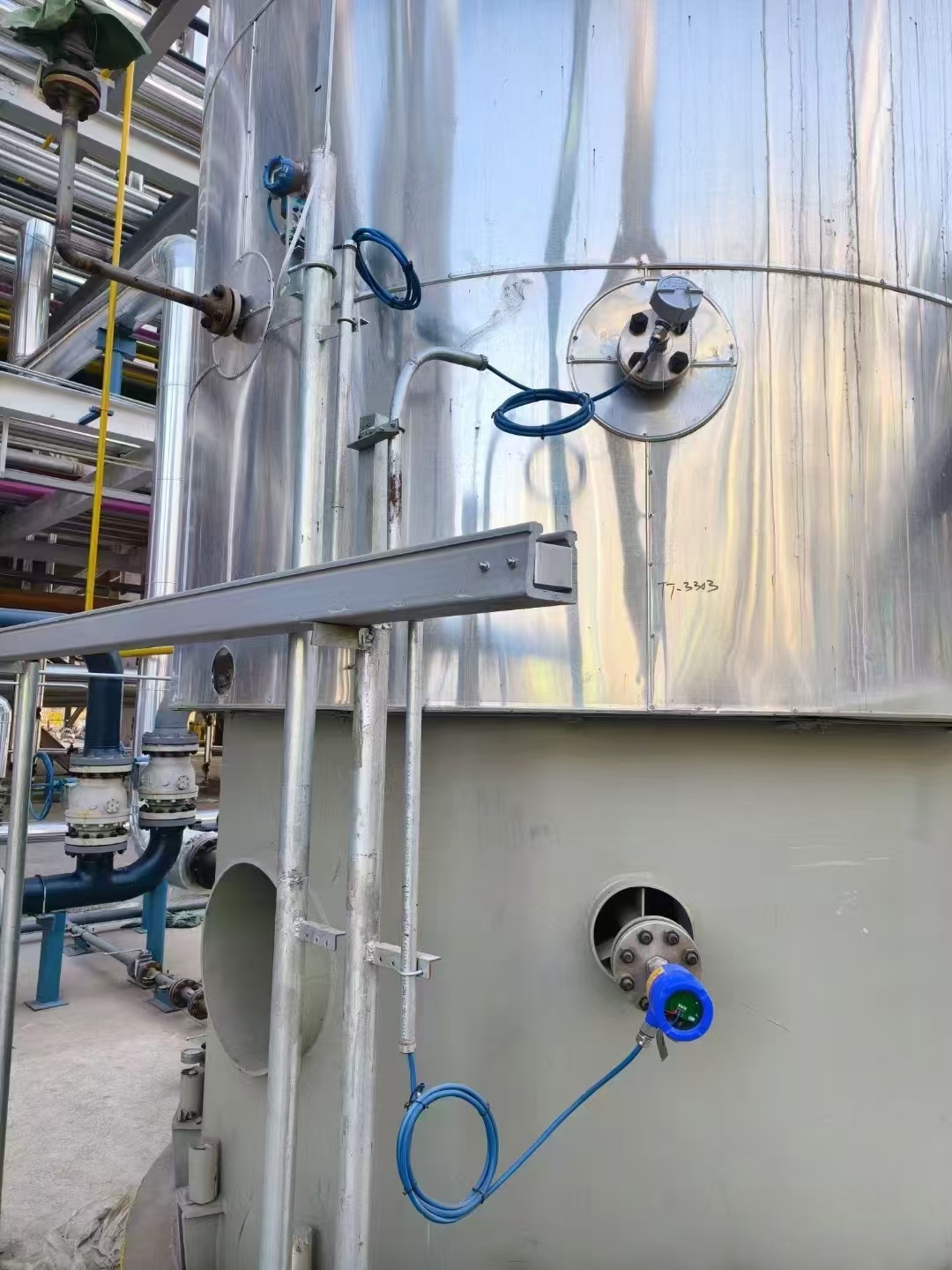

ضبط مفتاح مستوى السائل للشوكة هو نوع من مفتاح التحكم في مستوى السائل.يتم تحفيز الشوكة الرنانة بواسطة الكريستال لتوليد الاهتزاز.عندما يتم غمر الشوكة الرنانة في السائل ، يتغير تردد الاهتزاز ، ويتم الكشف عن تغيير التردد بواسطة الدائرة الإلكترونية وإخراج قيمة التبديل.   مبدأ: يهتز عنصر الاهتزاز (الشوكة الرنانة) بتردد رنين ميكانيكي معين تحت قيادة السيراميك الكهروضغطي.الخزف البيزراميكي ثابت ميكانيكيًا وبالتالي لا يحد من صدمات درجات الحرارة.بمجرد أن يتلامس عنصر الاهتزاز مع الوسيط المقاس ، يتغير تردد الاهتزاز.تكتشف الإلكترونيات المتكاملة هذا التغيير في تردد الاهتزاز وترجمته إلى أوامر تبديل.التطبيقات النموذجية هي الحماية من فرط الملء ومنع التباطؤ.نظرًا للهيكل البسيط والقوي لهذه الأداة ، لا يتأثر القياس بالكاد بالخصائص الفيزيائية والكيميائية للوسط المقاس.حتى إذا كان الاهتزاز الخارجي قويًا أو تم تغيير الوسيط المقاس ، فلن يتأثر القياس. وفقًا لنموذج الاتصال ، يمكن تقسيم مفتاح مستوى الشوكة الرنانة إلى: اتصال شفة ووصلة ملولبة.يتم تثبيته بشكل أساسي على صهاريج التخزين والحاويات والصوامع عن طريق الخيوط والشفاه ، ويقيس المستويات العالية والمتوسطة والمنخفضة من المسحوق الصلب أو السائل ، ويحقق الغرض من إنذار الإشارة أو التحكم في مستوى المواد من خلال تغيير تردد الاهتزاز . يعد مفتاح مستوى الشوكة الرنانة أداة قياس لا غنى عنها في خزان تخزين المواد الخام ، وخط أنابيب النقل وحاوية السائل في المصنع.يمكن القول أنه طالما تم تثبيت مفتاح مستوى شوكة الرنين عالي الموثوقية ، يمكن التحكم في موضع مستوى السائل بذكاء.في حالة توفير الكثير من القوى العاملة والموارد المادية ، يمكن أن يحسن بشكل كبير من كفاءة العمل في المصنع.   اختبار آلة واحدة لضبط مفتاح مستوى الشوكة الأسلاك:يتكون مفتاح مستوى الشوكة الرنانة بشكل عام من مجموعة من خطوط الطاقة ومجموعة من خطوط التغذية المرتدة للترحيل.بالنسبة لتوصيل جهات الاتصال المفتوحة عادةً أو جهات الاتصال المغلقة عادةً ، يتم تحديدها بشكل عام بواسطة مصمم الأداة.تم تجهيز كل مفتاح مستوى للشوكة الرنانة بمجموعة من جهات اتصال الترحيل ، وهي أحادية القطب ، ورمي مزدوج.يتم استخدام المرحل فقط كمفتاح ولا يمكنه تشغيل الإنذار مباشرة أو أي معدات أخرى عالية الطاقة للعمل.يتم إخراج جميع إشارات التحكم من الكتلة الطرفية في الجزء العلوي من الوحدة الإلكترونية.عندما يكون الضوء الأخضر قيد التشغيل ، فإنه يشير إلى أن المرحل يعمل بشكل طبيعي ، وعندما يكون الضوء مطفأ ، يكون المرحل في حالة إنذار (عند انقطاع التيار الكهربائي أو تعطل الجهاز ، يكون المرحل أيضًا في حالة إنذار) .   اختبار:نظرًا لأن مقياس مستوى الشوكة الرنانة قيد التشغيل / الإيقاف ، فلا داعي للتحقق مما إذا كان دقيقًا ، فقط اختبر ما إذا كان يمكن أن يعمل بشكل طبيعي.الطريقة هي: بعد تشغيل الطاقة ، يمكنك سماع اهتزاز الشوكة الرنانة ، ولمس طرف الشوكة بيدك ، واستخدم موضع التشغيل والإيقاف للمقياس المتعدد لقياس خرج إشارة التبديل عن طريق الشوكة الرنانة المقابلة لمسة يدك.إذا كان الوسيط المراد قياسه سائلًا أو صلبًا غير سام وغير ضار ، فيمكنك استخدام وعاء لأخذ العينات ، ثم لصق الشوكة الاهتزازية في الوسط ، واستخدام الوسيط بدلاً من اليد للقرص ، واستخدام الفتح والإيقاف جهاز القياس المتعدد لقياس خرج إشارة التشغيل والإيقاف بواسطة الشوكة الرنانة ولمس الوسيط يتوافق مع ذلك.   حالة 1Nuonuo هو عامل أداة ممتاز.اليوم ، تلقيت إشعارًا لإصلاح مفتاح ضبط مستوى الشوكة.يقال أن هذه الساعة دائمًا ما تكون مزعجة بشكل خاطئ ولا يمكنها الكشف بدقة عن مستوى الصومعة الصلبة.أبلغني Nuonuo: تم تصحيح هذه الساعة عدة مرات ، وتم تنظيف جسم شوكة الاهتزاز وإعادته ، ويمكن استخدامه لبضعة أيام.بعد بضعة أيام فشلت مرة أخرى ، ولا أعرف كيفية إصلاحها. بناءً على الوصف أعلاه ، أخلص إلى الاستنتاج التالي:1. يتم استخدام مفتاح مستوى الشوكة الرنانة هذا لقياس الجسيمات الصلبة.2. بعد مسح جسم الشوكة الاهتزازية نظيفًا ، يمكن تشغيله لفترة من الوقت.3. يوجد الكثير من الغبار في صومعة الجسيمات الصلبة. ختاماً:أخذنا أنا و Nuonuo أدوات الاختبار ذات الصلة ، وصعدنا السلم إلى موضع مفتاح مستوى الشوكة الرنانة ، واختبرنا أن جهده كان 23.5 فولت ، والذي كان ضمن نطاق الخطأ المسموح به.عند قياس جهات اتصال الترحيل ، سيتم تشغيلها وإيقافها لفترة من الوقت ، وهو ما يتعارض بشكل واضح مع مستوى المادة الفعلي.بعد إزالة جسم الشوكة الاهتزازية بالكهرباء ، وجد أنه مغطى بطبقة رقيقة من الغبار الصلب.بعد مسح الغبار الصلب وتنظيفه ، ثم قياس ملامسات الترحيل ، فإنه يتماشى مع الوضع الفعلي.ومع ذلك ، فإن القيام بذلك لا يمكن إلا أن يحل مشكلة الاستخدام المؤقت ، ولا يضمن أنه سيكون خاليًا من المشاكل بشكل دائم.من الواضح أن هذا يرجع إلى حقيقة أن دقة القياس عالية جدًا وأن عنصر الاستشعار شديد الحساسية.لذلك قررت إعادة ضبطه ، طلبت من Nuonuo أخذ بعض العينات ووضعها بجانبي ، أثناء تحويل حساسية مفتاح مستوى الشوكة الرنانة إلى أسفل ، اختبرتها في العينات.حتى يتم تكييفها بالكامل مع المواد.   الحالة 2في أحد الأيام ، أخبرني Nuonuo أن مفتاح مستوى الشوكة الرنانة لخزان تخزين الزيت المتبقي V-307 قد تم كسره لفترة طويلة ، ولم تتح لي الفرصة مطلقًا لإصلاحه.هذه المرة لا توجد مادة في خزان V-307 ، يمكننا إزالتها لإصلاحها أو استبدالها. ختاماً:لقد جئت إلى مفتاح مستوى السائل للشوكة الرنانة هذا باستخدام Nuonuo مع أدوات الاختبار ذات الصلة واختبرت جهده عند 24.5 فولت ، وهو ضمن نطاق الخطأ المسموح به.دائمًا ما يكون اتصال مرحل القياس في حالة غير متصلة ، وهو ما يتعارض بشكل واضح مع مستوى المادة الفعلي.أخرج Nuonuo الساعة على الفور ، ووجد أوساخًا شبيهة بفحم الكوك بين الشوكات الاهتزازية ، مما منع الشوكة من الاهتزاز ، ولا يمكن سحبها بالأدوات ، لذلك كان بإمكانه فقط نقلها إلى غرفة الصيانة واستخدام البخار. ليذوب.بعد أن يكون الاختبار طبيعيًا تمامًا ، يعود إلى الوظيفة.   الحالة 3جاء Nuonuo إلى المكتب في الصباح وأخبرني أنه تم تثبيت مفتاح مستوى السائل للشوكة الرنانة بسلكين حديثًا على خزان التخزين V-208 ، والآن لا يعمل بشكل صحيح.جهد عدم التحميل المقاس في الموقع هو 24 فولت ، وفولتية القياس عند التحميل هي 9.5 فولت فقط.   ختاماً:جنبا إلى جنب مع Nuonuo ، جئت إلى مفتاح مستوى السائل الشوكة الرنانة هذا مع أدوات الاختبار ذات الصلة ، وأخرجت مقياسًا متعددًا لقياس الجهد ، كما قال Nuonuo.ذهبت إلى غرفة الخزانة للتحقق من أن مصدر الطاقة لهذا العداد ليس من حاجز الأمان ، ولكن من وحدة نظام DCS.بعد المناقشة مع معهد التصميم لاحقًا ، فإن مصدر الطاقة هذا غير مناسب ، لذلك يتعين على طرف البناء إضافة حاجز أمان وإمداد الطاقة مباشرة من حاجز الأمان إلى هذا العداد.

  ظروف الموقع:خزان الزيت الأفقي   يستخدم الخزان الأسطواني الأفقي أيضًا على نطاق واسع.نظرًا لقدرتها على تحمل الضغط الإيجابي والسلبي العالي ، فمن المفيد تقليل فقد تبخر المنتجات النفطية وتقليل مخاطر نشوب حريق.يمكن تصنيعها في مجموعة من الآلات ، ومن ثم نقلها إلى الموقع للتثبيت ، وسهولة التعامل معها والهدم ، والتنقل الجيد.العيب هو أن السعة بشكل عام أصغر ، والعدد كبير ، ويغطي مساحة كبيرة.إنها مناسبة لمستودعات التوزيع الصغيرة أو المستودعات الريفية أو محطات الوقود الحضرية أو مستودعات حقول الجيش أو مستودعات النفط التابعة للمؤسسات.يتم استخدامه أيضًا كخزان إضافي في مستودع الزيت الكبير ، مثل خزان التفريغ وخزان القياس.   اختيار المنتج NYRD-702 جهاز إرسال مستوى الرادار من الفولاذ المقاوم للصدأ متوسط البنزين وزيت الديزل درجة حرارة العملية درجة الحرارة العادية ضغط العملية الضغط الجوي نطاق القياس 0 ~ 1.5 م خرج الإشارة 4 ~ 20 مللي أمبير مزود الطاقة 24 فولت تيار مستمر عملية اتصال اتصال شفة درجة الحماية IP67 درجة مقاومة للانفجار Exia IICT6 (اختياري)

  ظروف الموقع: خزانات الزيت الخام   النفط الخام هو البترول ، المعروف أيضًا باسم "الذهب الأسود" ، والمعروف باسم النفط الخام المستخرج مباشرة من آبار النفط ، وهو عبارة عن سائل لزج بني داكن أو أخضر داكن أو مادة قابلة للاحتراق شبه صلبة تتكون من هيدروكربونات مختلفة.يستخدم البترول بشكل أساسي كزيت وقود وبنزين ، حيث يشكلان أحد أهم مصادر الطاقة الأولية في العالم.   اختيار المنتج NYCZ مقياس مستوى التقبّض المغناطيسي NT93420 مستشعر إرسال درجة الحرارة متوسط زيت خام درجة حرارة العملية درجة الحرارة العادية ضغط العملية الضغط الجوي نطاق القياس 20 م -20 ~ 80 درجة مئوية خرج الإشارة 4 ~ 20 مللي أمبير مزود الطاقة 24 فولت تيار مستمر عملية اتصال اتصال شفة درجة الحماية IP67 درجة مقاومة للانفجار Exia IICT6 (اختياري)

  حالة الموقع - خزان من الفولاذ المقاوم للصدأ بدرجة صحية ، بدون تقليب   اختيار المنتج جهاز إرسال مستوى الرادار NYRD-805 ، جهاز إرسال مستوى الرادار NYRD701 متوسط المحار الأخضر والتوت والزنجبيل وغيرها من محلول الطب الصيني التقليدي درجة حرارة العملية 0 ~ 100 ℃ ضغط العملية 1.6 ميجا باسكال نطاق القياس 0 ~ 2 م ، 0 ~ 3 م خرج الإشارة 4 ~ 20mA + هارت مزود الطاقة 24 فولت تيار مستمر عملية اتصال اتصال شفة ، اتصال الصحة المشبك
