تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 6 م | مادة: | 304，316 لتر (اختياري) |
|---|---|---|---|
| عملية اتصال: | تركيب شفة (اختياري) | درجة الحماية: | عرض أداة IP67 ، IP67 |
| درجة حرارة التشغيل: | -40 ~ 130 ， -50 ~ 350 ℃ | ضغط العملية: | الضغط الجوي ، 0-16 ميجا باسكال |
| درجة مقاومة للانفجار: | Exia IICT6 (اختياري) | معدل التمايز: | ± ملم |
| تسليط الضوء: | جهاز إرسال المستوى المغناطيسي للوحة,جهاز إرسال المستوى المغناطيسي 6 متر,مؤشر مستوى التعويم المغناطيسي 220VAC 1A |
||

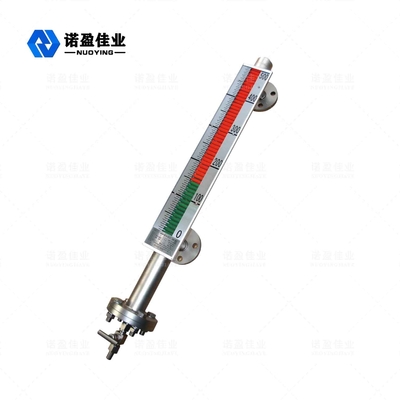

مقياس مستوى اللوحة المغناطيسية
لوحة مغناطيسيةمستوى مترالتشغيل مبدأ
يمكن استخدام مقياس مستوى اللوحة المغناطيسية للكشف عن مستوى السائل المتوسط لجميع أنواع الأبراج والخزانات والحاويات الكروية والمراجل وما إلى ذلك.يمكن استخدام مقياس مستوى لوحة الوجه المغناطيسي من أجل الختم العالي ، ومنع التسرب ودرجة الحرارة العالية ، والضغط العالي ومقاومة التآكل.
يحتوي مقياس المغناطيسية على غرفة (تسمى أنبوب قياس أو أنبوب جسم) تحتوي على كرة عائمة ، ويتم توصيل التجويف بالحاوية عن طريق شفة أو أي وصلة مناسبة أخرى.وفقًا لمبدأ الموصلات ، مع تغيير مستوى السائل في الحاوية ، يكون مستوى السائل في التجويف هو نفسه مستوى السائل في الحاوية ، وبالتالي يتم دفع الكرة العائمة في الحجرة لأعلى ولأسفل ، و صعودًا وهبوطًا مع ارتفاع وانخفاض مستوى السائل في الحاوية.في هذه المرحلة ، لا يمكننا رؤية مستوى السائل ، لذلك لدينا عرض قلب عمود مغناطيسي على السطح الخارجي للتجويف.
يتم تثبيت الفولاذ المغناطيسي الدائم عند التقاطع بين سائل غرق الكرة العائمة والجزء العائم ، وعندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، فإن العوامة المغناطيسية في أنبوب جسم مقياس مستوى السائل.يتم نقل الفولاذ المغناطيسي الدائم الموجود في العوامة إلى مؤشر العمود المغناطيسي عن طريق اقتران مغناطيسي ، مما يدفع البكرات الحمراء والبيضاء لقلب 180 درجة.عندما يرتفع مستوى السائل ، يتغير عمود الانعكاس من الأبيض إلى الأحمر ، وعندما ينخفض مستوى السائل ، يتغير عمود الانعكاس من الأحمر إلى الأبيض.الوصلة الحمراء والبيضاء للمؤشر هي الارتفاع الفعلي لمستوى السائل داخل الحاوية ، وبالتالي تحقيق مؤشر واضح لمستوى السائل.
لوحة مغناطيسيةمستوىمترالمقياس التقني
| نطاق القياس | 0〜6 م |
| دقة القياس | ± 3 مم |
| كثافة متوسطة | 0.425 جم / سم 3 |
| فرق الكثافة | 0.1 جم / سم 3 |
| لزوجة متوسطة | وات 0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| خرج الإرسال | 4 ~ 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية | -50 ~ 350 درجة مئوية |
| ضغط العملية | 0 ~ 16 ميجا باسكال |
| معدل التمايز | ± ملم |

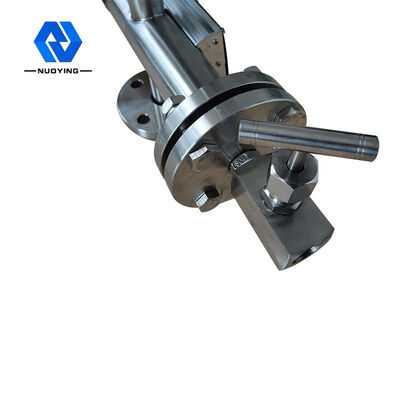

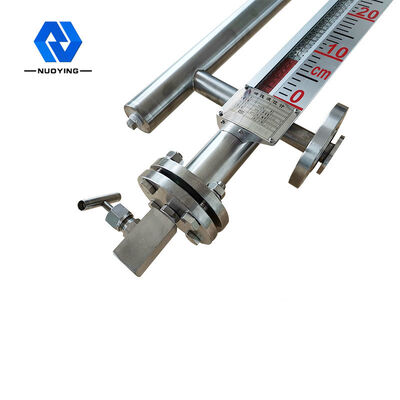

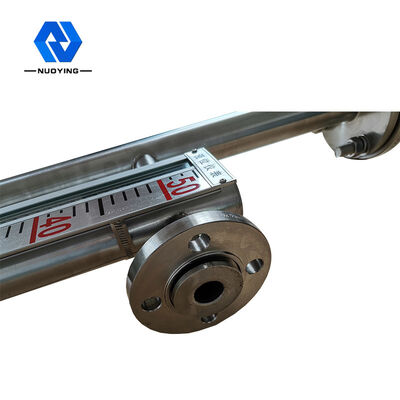

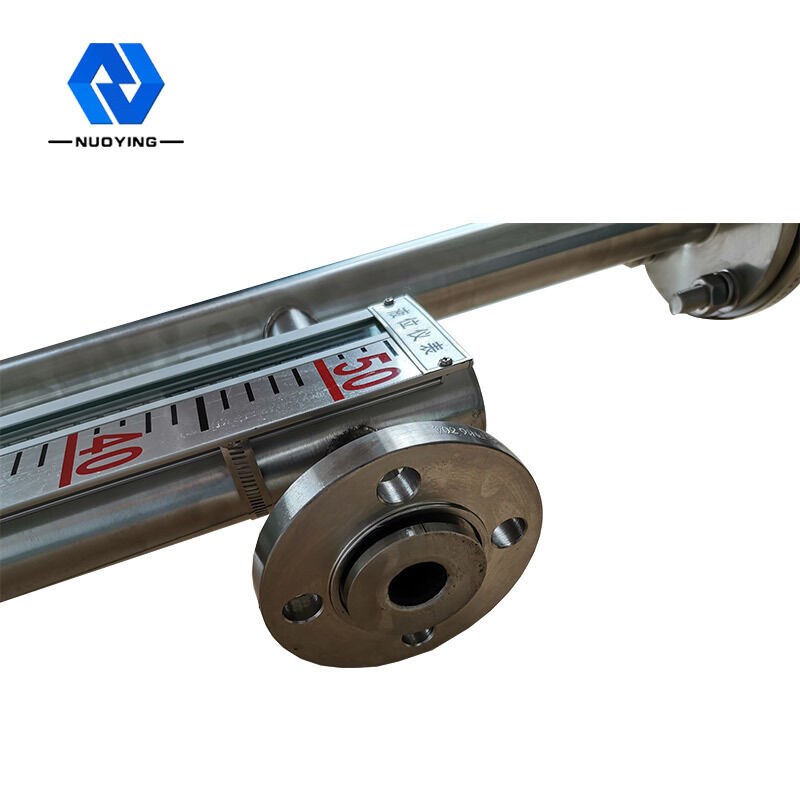

| عملية اتصال | تركيب شفة (اختياري) |
| درجة الحماية | IP67 |
| درجة مقاومة للانفجار: | Exia IICT6 (اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
لوحة مغناطيسية مستوى مترميزات التصميم
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة
◎ مقياس عرض المشهد واضح ولافت للنظر وسهل القراءة.
◎ مستويات السوائل التي يمكن قياسها والإشارة إلى أنها أكالة ، وقابلة للاشتعال ، وسامة ، ودرجة حرارة عالية ، ومهيجّة ، وملوثة

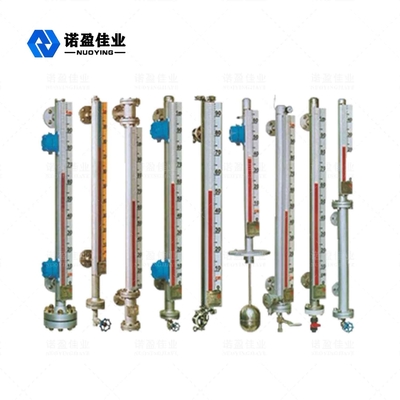

◎ نماذج تثبيت متعددة ، يمكن تحديد أشكال اتصال متعددة
يتراوح ضغط التصميم من الفراغ الكامل إلى 10 ميجا باسكال.
◎ نطاق درجة حرارة التصميم - 160 〜450 درجة مئوية.
◎ تصميم احترافي للضغط ودرجة الحرارة الخاصة.
لوحة مغناطيسيةمستوىمتطلبات تركيب العداد
لوحة مغناطيسيةمستوىمجال تطبيق العداد

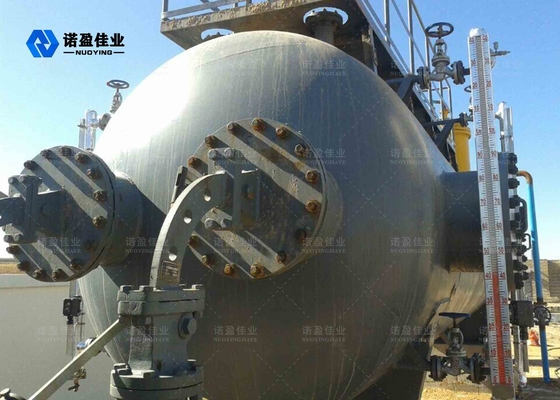

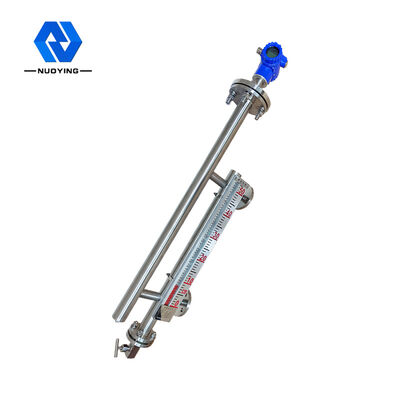

مقياس مستوى اللوحة المغناطيسية مناسب لعرض مستوى السائل على حاويات المعدات الكيميائية والبترولية وغيرها من المعدات الصناعية.يمكن إضافة مقياس مستوى السائل بلوحة الوجه المغناطيسية لتثبيت مقياس مستوى السائل ، ويمكن فتح مستوى السائل وإيقاف تشغيله لمواصلة نقل الإشارة عن بُعد ، وتعتمد الكرة العائمة على التصميم الحرفي الخاص مثل ارتفاع درجة الحرارة والضغط العالي ، كثافة منخفضة ، واختيار مواد مختلفة مثل التيتانيوم ، 316L PTFE ، إلخ. للتأكد من أن المنتج مناسب لأي مستوى من متطلبات القياس الميدانية.في الوقت الحاضر ، تم استخدام مقياس المغنطيسية على نطاق واسع في الزيوت ، والكيميائية ، والمعدنية ، والطاقة ، والغذاء ، والأدوية ، وصناعة الورق ، وغيرها من صناعات قياس مستوى السائل والتحكم فيه.
