تفاصيل المنتج:
|
| القطر الاسمي: | 15 ~ 800 ملم | نطاق معدل التدفق: | 0.5 - 10 م / ث |
|---|---|---|---|
| صحة: | ± 0.5٪ R ， ± 1٪ R (أقل من DN200) | خرج الإشارة: | 4-20 مللي أمبير ، |
| الرطوبة المحيطة: | 5٪ 95٪ | درجة الحماية: | IP65 ، يمكن تخصيصه حتى IP67 |
| تسليط الضوء: | 4Mpa جهاز إرسال التدفق الكهرومغناطيسي,جهاز إرسال التدفق الكهرومغناطيسي 15 مم,مؤشر التدفق المغناطيسي 800 مم |
||

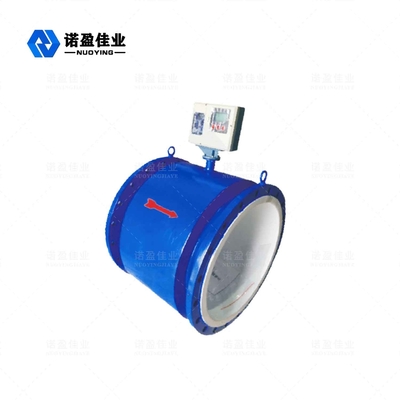

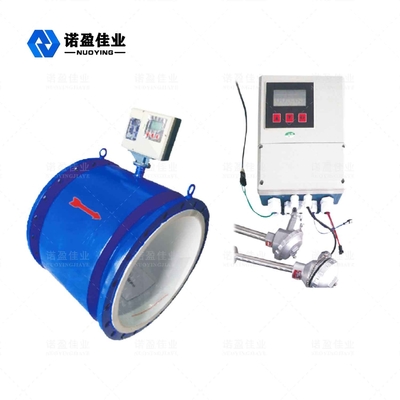

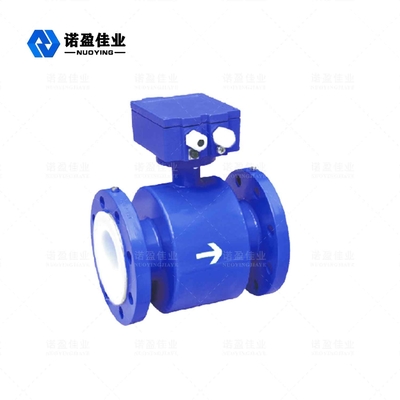

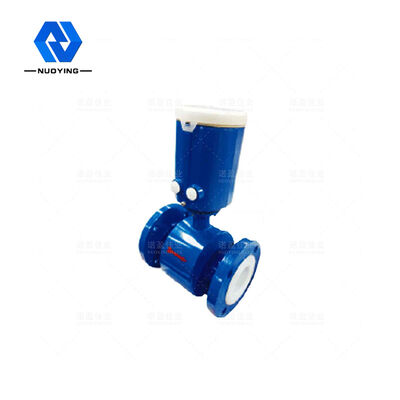

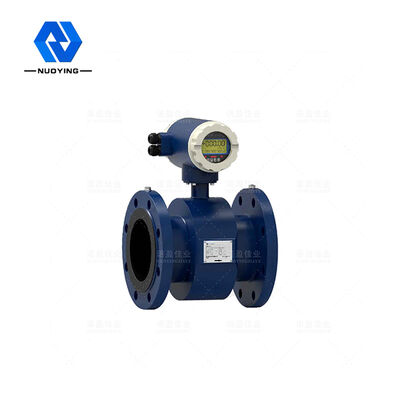

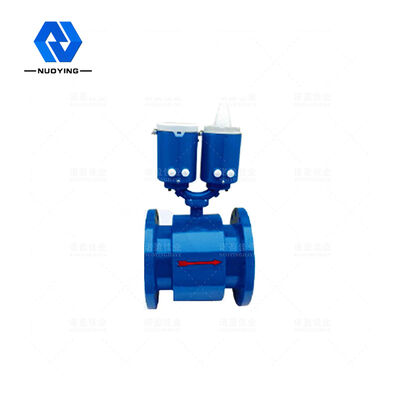

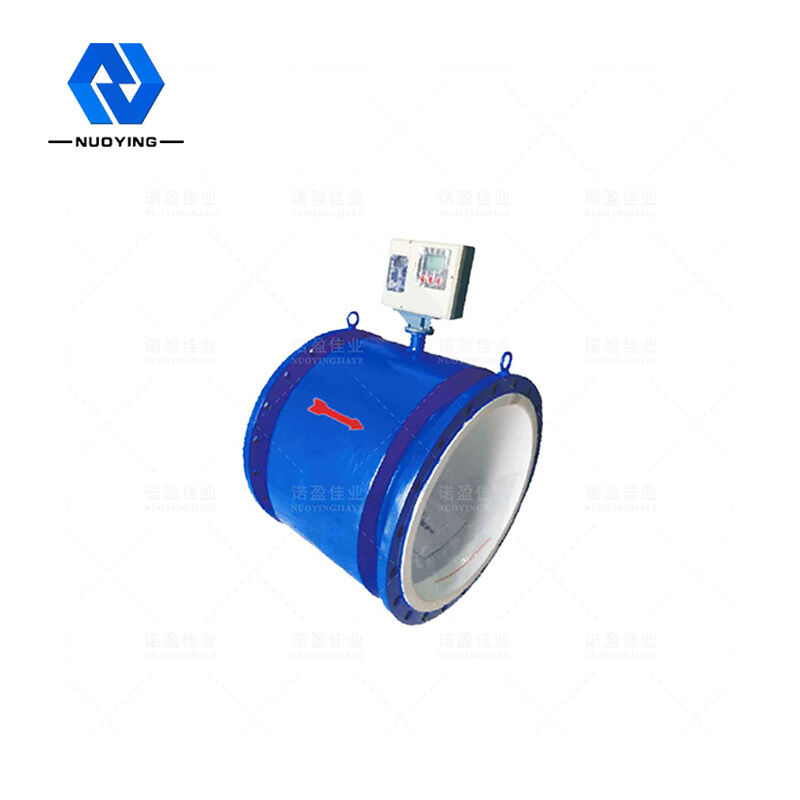

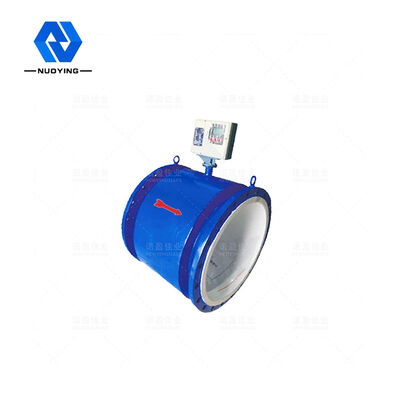

مقياس الحرارة الكهرومغناطيسي NYLL-CHص
ثم ذمقياس الطاقة الحرارية الكهرومغناطيسية من سلسلة LL-CH هو مقياس قياس لقياس الحرارة المنبعثة من المائع الحراري المحمّل في نظام نقل الحرارة ، ويستخدم دقة عالية وموثوقية عالية لمقياس التدفق الكهرومغناطيسي كمقياس للتدفق ، باستخدام دقة عالية ، ثبات عالٍ للمقاومة الحرارية البلاتينية لإجراء قياس درجة الحرارة ، بحيث يكون لمقياس الطاقة الحرارية أداء قياس ممتاز للغاية.يمكن استخدامه على نطاق واسع في قياس المناطق السكنية المدنية ومباني المكاتب والشركات ومؤسسات التدفئة المركزية ، التدفئة وتكييف الهواء والحرارة الأخرى.
مقياس الحرارة الكهرومغناطيسي NYLL-CHصاصطلاحي حدود
|
معيار القطر الاسمي نطاق معدل التدفق صحة الموصلية المتوسطة |
JB / T 9248-2015 / GB / T32224-2015 / CJ128-2007 15 ~ 800 ملم 0.5 - 10 م / ث ± 0.5٪ R ، ± 1٪ R (أقل من DN200) القيمة النظرية ≥5uS / سم ، قيمة الاستخدام الفعلي ≥30uS / سم. |
|||
| الضغط الاسمي | قياسي 1.0MPa | اختياري 1.6 ميجا باسكال | 2.5 ميجا باسكال اختياري | 4.0 ميجا باسكال اختياري |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| درجة الحرارة المحيطة |
المستشعر نوع متكامل |
0 ℃ - + 80 ℃ 或 -25 ℃ - + 120 ℃ 或 + 70- + 250 ℃ -10 - + 55 درجة |
||
|
أعلى متوسط درجة الحرارة |
نوع متكامل | + 80 | ||
|
نوع منفصل |
بطانة النيوبرين (CR) | + 80 | ||
| مطاط السيليكون (FVMQ) | -20- + 250 درجة | |||
|
تفلون (PFA) بطانة PTFE (F4) بطانة بولي فلورو إيثيلين بالبروبيلين (F46) |
+ 80 ℃ 或 + 120 ℃ | |||
|
إشارة الخرج حجم منفذ كابل الطاقة الجهد الكهربائي استهلاك الطاقة وضع الاتصال شفة التوصيل شفة التوصيل |
4-20 مللي أمبير ؛النبض / التردد 2 كيلو هرتز (افتراضي) ، SKHz (الحد الأقصى): M20 * 1.5 (وصلة قياسية مقاومة للماء من النايلون ، وصلة معدنية اختيارية مقاومة للانفجار) 110 / 220VAC (100-240VAC) ، 50Hz / 60Hz ； 24VDC ± 10٪ ≤20 واط RS -485 ، دعم MODBUS القياسي - بروتوكول RTU ، بروتوكول HART ، GPRS الفولاذ المقاوم للصدأ 316L ، Hastelloy C ، Hastelloy B ، التيتانيوم ، التنتالوم ، البلاتين بين النوع المُدرج ، يجب تخصيص أقطاب من النوع الخارجي المُدرج قياسي 3-4 أقطاب (قطبان قياس ، 十 أقطاب تأريض) ، تم تكوينهما حسب العيار بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) |
|||
| مادة حلقة التأريض | الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المحتوي على الموليبدينوم | |||
| DN15-DN450 | الفولاذ المقاوم للصدأ lCr18Ni9Ti (الفولاذ المقاوم للصدأ الأوستنيتي العادي SUS321) | |||
| مواد الإسكان | يجب تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ | |||
| درجة الحماية | نوع منفصل IP68 ، IP65 | |||
| نوع متكامل IP65 | ||||
مقياس الحرارة الكهرومغناطيسي NYLL-CHص ميزات التصميم
◎ تستخدم المقاومة الحرارية PT1000 لقياس درجة الحرارة ، ومقياس التدفق الكهرومغناطيسي لقياس التدفق ، مع دقة قياس عالية ، وأداء مستقر وموثوق ، وممتاز.
◎ لا يحتوي أنبوب القياس على أجزاء مقاومة ، ولا يوجد ضرر للضغط ، ولا يتأثر بجودة المياه السيئة.
نطاق التدفق المقاس واسع ويمكن ضبط معدل التدفق من 0.5 م / ث إلى 10 م / ث.
◎ شاشة كبيرة بإضاءة خلفية LCD في جميع اللغات الصينية ، يمكن قراءتها بوضوح في ضوء قوي وبدون ضوء.
◎ لديها وظيفة العرض المتزامن لمعدل الحرارة التراكمي ، ومعدل التدفق التراكمي ، ومعدل الحرارة اللحظي ، ومعدل التدفق الفوري ، ودرجة حرارة مدخل المياه ، ودرجة حرارة المياه المتدفقة وغيرها من البيانات.
◎ تم اعتماد طريقة تصحيح حرارة المحتوى الحراري الحراري مع التغيير العشوائي لدرجة الحرارة لضمان القياس الدقيق عند درجات حرارة الماء المختلفة.
◎ مع MODBUS ، HART ، GPRS ، خرج اتصال رقمي PROFIBUS ، مناسب للاتصال عن بعد. وظيفة حماية كلمة المرور ، لا يمكنك تعديل معلمات العمل بدون كلمة مرور.
