تفاصيل المنتج:
|
| قطر الدائرة: | DN6-DN2000 | تطبيق: | سائل موصل ، طين |
|---|---|---|---|
| مزود الطاقة: | 24VDC | خرج الإشارة: | 4 ~ 20 م A ، RS 485 ، هارت ، MODBUS |
| صحة: | ± 0.2٪ ، ± 0.5٪ | درجة الحماية: | IP65 ، IP67 |
| درجة الحرارة المحيطة: | -25 ℃ ～ 60 ℃ | درجة حرارة متوسطة: | - 40 ～ + 130 ℃ |
| تسليط الضوء: | مقياس التدفق الكهرومغناطيسي من نوع الملاط,جهاز إرسال التدفق المغناطيسي 24VDC,مستشعر التدفق الكهرومغناطيسي 24VDC |
||

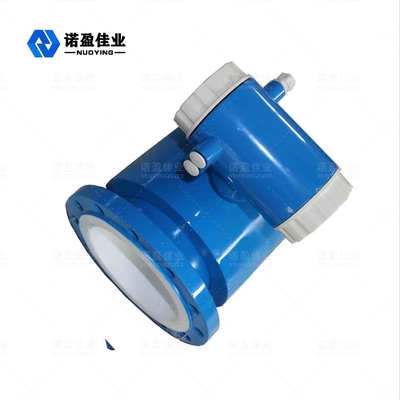

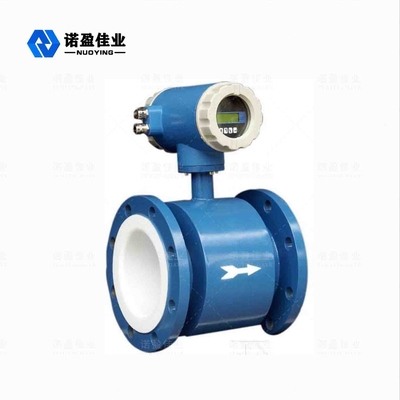

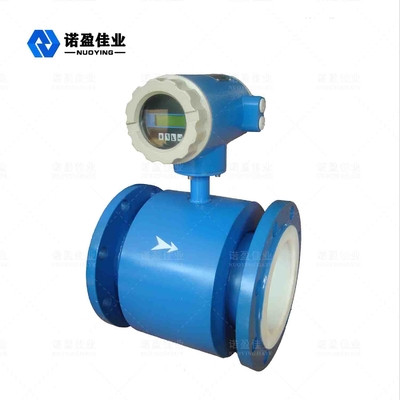

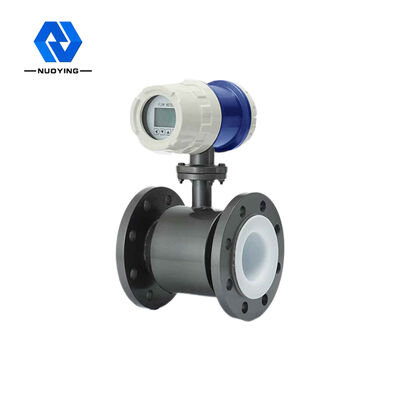

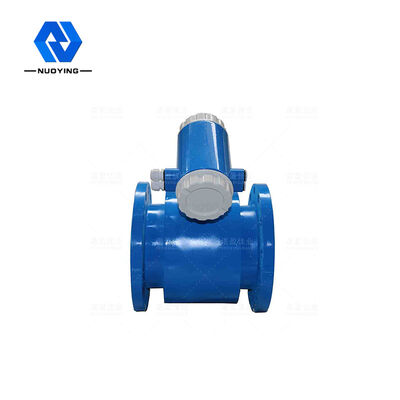

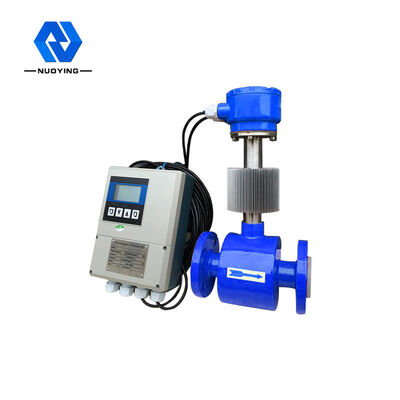

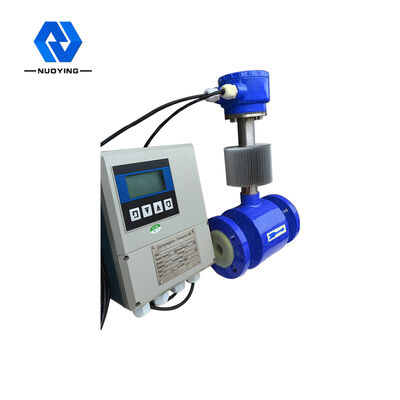

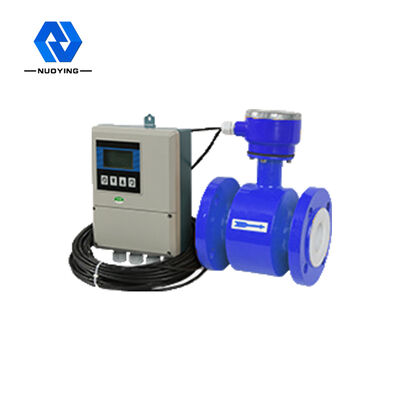

مقياس الجريان الكهرومغناطيسي من نوع الملاط
مقياس التدفق الكهرومغناطيسي من نوع الملاط NYLL-JY هو مقياس تدفق كهرومغناطيسي مخصص لقياس الطين ، الطين ، الطين المعدني ، ملاط الفحم والماء ، يعتمد المنتج وضع الإثارة عالي التردد أو مزدوج التردد ، مما يحسن بشكل فعال من قدرة إشارة الضوضاء المضادة للطين. ، استقرار جيد ، عملية مريحة ، ويمكن أن يصل تركيز القياس إلى 5٪ ~ 60٪.
مقياس الجريان الكهرومغناطيسي من نوع الملاط اصطلاحي حدود
| يعرض | يمكن لشاشة LCD ذات الإضاءة الخلفية الكبيرة أن تدرك العرض الرقمي أو الشخصي للتدفق ، والكمية الإجمالية ، والنسبة المئوية ، ومعلومات الإنذار ، وما إلى ذلك ، واستخدام مفاتيح الأشعة تحت الحمراء لتحقيق عرض محتوى العرض الاختياري. المحتوى اختياري. لا يوجد عرض ، اثنان عرض الصفوف ، ثلاثة صفوف عرض ثلاثة اختيارية. | |
| حاسبة تراكمية داخلية | بالنسبة إلى إجمالي التدفق الأمامي ، يمكن أن يحقق إجمالي التدفق العكسي وصافي التدفق حسابًا تراكميًا بمقدار 10 بتات. | |
| درجة الحرارة | درجة حرارة التشغيل المحيطة: -25 درجة مئوية 60 درجة مئوية | |
| الحماية من البيئة الخارجية | معيار الحماية IP65 | |
| جهد مزود الطاقة |
التيار المتردد: تيار متردد (100 230) ± 15٪ فولت ، 47 440 هرتز ، الحد الأقصى لاستهلاك الطاقة هو 80 واط ؛ التيار المباشر: DC11 ～ 40V ، الحد الأقصى لاستهلاك الطاقة هو 80 واط. |
|
| انتاج | خرج الحجم التناظري | مع مقاومة الحمل من 4 إلى 20 م A / الحمولة البالغة 650 ، يتم تقسيم مخرجات كمية المحاكاة ثنائية الاتجاه إلى كمية التدفق الأمامي وكمية محاكاة التدفق العكسي. |
| خرج النبض المزدوج | يمكن أن يعكس التدفق الأمامي والخلفي ، لموجة مربعة من 0 إلى 2000 هرتز أو إشارة نبضة بعرض النبضة الثابتة. المعلمات مثل تردد تكرار النبض ، تردد القطع ، وعرض النبض كلها مبرمجة بشكل عملي ، ويمكن ضبط التردد على 1 إلى 2000 ، H z وأي قيمة صحيحة في النطاق ، فعند تشغيل ترانزستور الخرج المعزول ، يكون التيار 150 m A والجهد المفتوح <35 V. | |
| خرج إنذار مزدوج | يمكن برمجة المعلمات التالية: التدفق العلوي والسفلي ، كشف التحكم في الحركة الجوية ؛شروط الخطأتدفق أمامي / عكسيقطبية (فتح / إيقاف) ضمن النطاق المحدد ، النبض (التردد) ضمن النطاق المحدد ؛تردد قطع النبض ، وما إلى ذلك عندما يتم تشغيل الترانزستور الناتج المحمي بواسطة خرج العزل ، يكون التيار 150 متر أمبير ، بحيث يمكن توليد جهد 0 فولت في هذا الوقت. جهد الدائرة المفتوحة <35 فولت. | |
|
إدخال |
إغلاق الآلة الحاسبة التراكمية المعزولة من الخارج (ملاحظة: غير معزولة عن النبض والإنذار) العزلة في الحجم التناظري وحجم النبض / إشارة الإنذار والأرض ، جهد العزل هو DC 500V. | |
|
إعدادات |
يتم تخزين التكوين في ذاكرة غير متطايرة (متاحة بشكل عام لمدة 10 سنوات) ويمكن تغيير القيم المحددة مسبقًا من قبل المستخدم نفسه. | |
| تشخيص ذاتي | يمكن للمحول أن يؤكد أن الجهاز طبيعي ويمكن أن يقوم بتشخيص الأخطاء ، مثل فشل محرك الملف ، إلخ. | |
| تحديد معدل التدفق | يعادل نطاق قياس التدفق الحد الأقصى لمعدل التدفق (12 م / ث) في المائة ، والذي يمكن تغييره. | |
| التبادلية |
المحول متاح بالكامل بالتبادل مع مستشعرات MFD من عيار مختلف. يمكن تكوين المحول في الحقل. لا يؤثر استبدال المحول على خصائص النظام. |
|
| مخطط مربع الختم | M 20 * 1.5 غلاف مانع للتسرب يمكن وصفه حسب متطلبات المستخدم الخاصة. | |
| ثابت الزمن | كلها قابلة للبرمجة من ثانية واحدة إلى 120 ثانية. | |
| يعرض الاتجاه |
اتجاه عرض نوع جسم واحد: في ظل اختيار مقياس التدفق الكهرومغناطيسي المتكامل ، لا يمكن ملاحظة الاتجاه الذي يعرضه المحول بسهولة بسبب اتجاه خط الأنابيب ، والذي يمكن تحقيقه عن طريق اختيار اتجاه العرض (أي أفقيًا أو رأسيًا) |
|
| تصنيف مضاد للمخاطر | Exdmib الثاني CT6 | |
| يعرض | التكوين الكامل: الوحدات الهندسية اختيارية ، مثل نسبة التدفق ووحدة التدفق وجميع المخرجات وما إلى ذلك. | |
| كشف مراقبة الحركة الجوية: ضمان عرض "0" أثناء مراقبة الحركة الجوية. | ||
| قابلية التبادل: المحول / المستشعر قابل للتبديل دون المساس بالأداء. | ||
| التشخيص الذاتي: تأكد من عمل المحول والمستشعر بشكل صحيح. | ||
| وضع الاختبار: يمكن اختبار وظائف الإخراج والعرض المختلفة حتى بدون توصيل المستشعر. | ||
مقياس الجريان الكهرومغناطيسي من نوع الملاط ميزات التصميم
