تفاصيل المنتج:
|
| تطبيق نموذجي: | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل | مادة الهوائي: | كابل مرن / 304 / PTFE (اختياري) |
|---|---|---|---|
| عملية اتصال: | سن اللولب ، شفة (اختياري) ، | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | نطاق الترددات: | 1.8 جيجا هرتز |
| صحة: | ± 1 مم | مزود الطاقة: | 24VDC أو 220VAC |

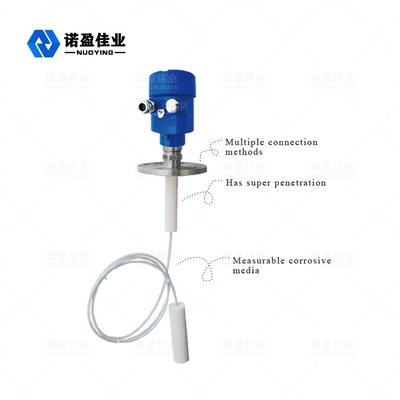

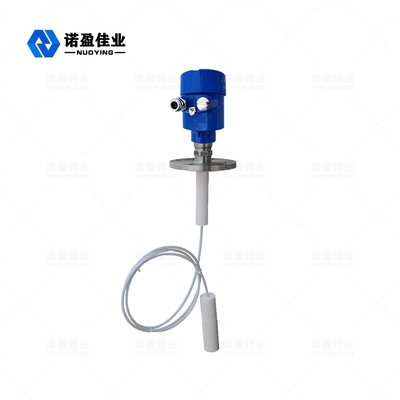

NYRD701 PTFEموجة موجّهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل |
| مادة الهوائي | كابل مرن / 304 / PTFE (اختياري) |
| نطاق القياس | 30 م |
| صحة | ± 1 مم |
| مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
| درجة حرارة متوسطة | -40 + 130 ، -40 + 250 درجة |
| ضغط | ه -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| فئة الحماية | IP67 |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
هوائي مقياس مستوى الرادار الموجه باستخدام مادة PTFE ، PTFE (تفلون أو PTFE) ، المعروف باسم "ملك البلاستيك" ، يتكون من رباعي فلورو إيثيلين عن طريق بلمرة مركبات البوليمر ، وله استقرار كيميائي ممتاز ، ومقاومة عالية للتآكل ، وختم ، وتزييت ليس لزجًا وعزلًا كهربائيًا وتحملًا جيدًا لمكافحة الشيخوخة ، يحتوي PTFE على الميزات التالية:
رادار مستوى مترالتشغيل مبدأ
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من طاقة النبض تنعكس مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
