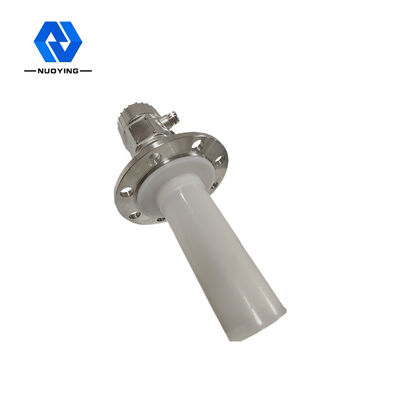

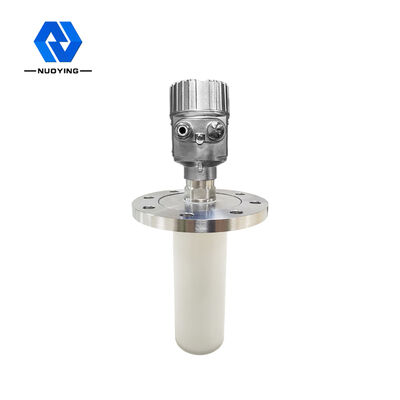

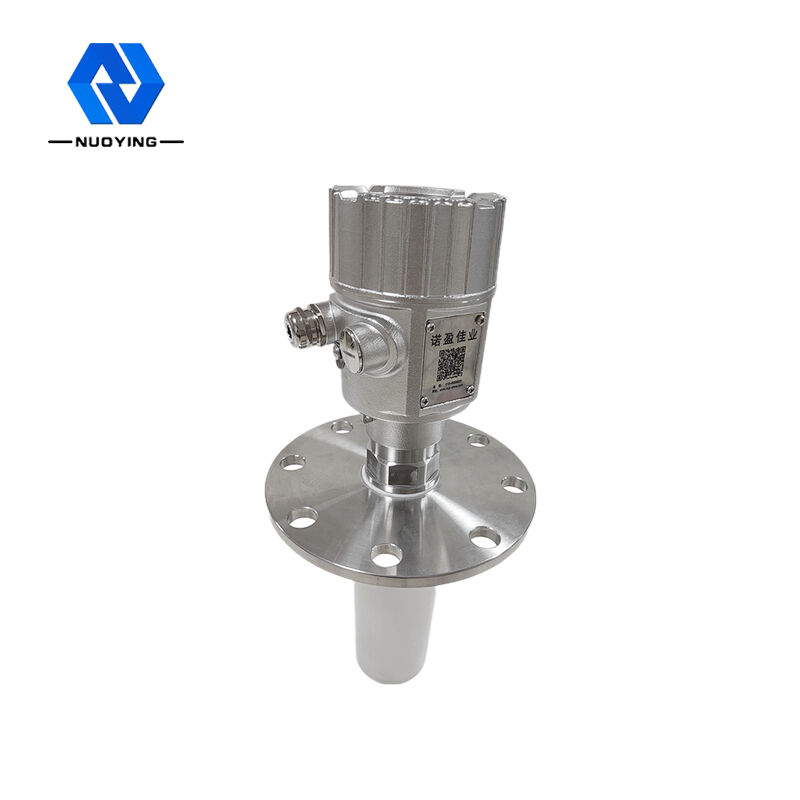

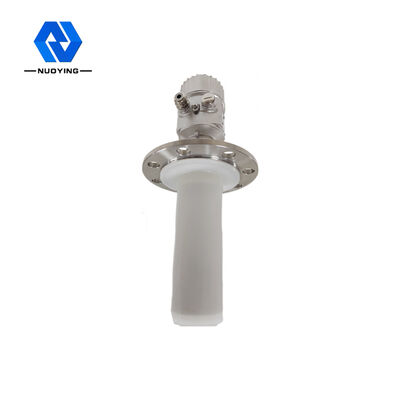

IP67 PFA 26G مقياس مستوى الرادار غير المتصل بحجم الحافة المخصصة

26 جيجاهرتز NYRD-86 رادار مستوى مقياس

مقياس مستوى الرادار NYRD80X series هو جهاز قياس مستوى رادار عالي التردد 26 جيجاهرتز بحد أقصى مسافة قياس 80 مترًا. تم تحسين الهوائي بشكل أكبر، ويمكن للمعالج الدقيق السريع الجديد إجراء معالجة تحليل إشارات بمعدل أعلى بحيث يمكن استخدام الجهاز في بعض ظروف القياس المعقدة مثل مفاعل التفاعل، التخزين الصلب.

رادار مستوى مقياس المعلمة الفنية

    ملاحظة: المنتجات يمكن أن تكون مخصصة وفقًا لـ المتطلبات المحددة لـ المستخدمين!

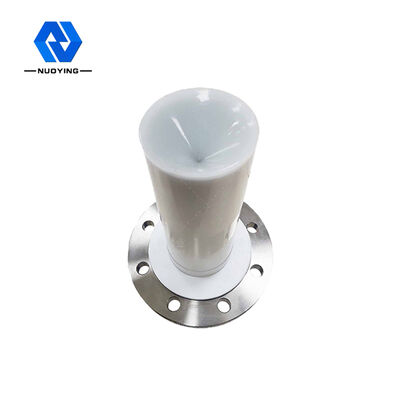

هوائي مقياس مستوى الرادار باستخدام مادة PFA، بلاستيك PFA هو بوليمر مشترك لكمية صغيرة من البيرفلوروبيروبيروفينيل بيروفينيل إيثيلين. تم تعزيز التماسك الذائب وتقليل لزوجة المحلول، بينما تظل الخصائص دون تغيير مقارنة بـ PTFE. يمكن معالجة الراتنج مباشرة عن طريق التشكيل الحراري العادي. مناسب لصنع الأجزاء المقاومة للتآكل، الأجزاء المقاومة للتآكل، الأجزاء المانعة للتسرب، الأجزاء العازلة وأجزاء الأجهزة الطبية.

رادار مستوى مقياس مبدأ القياس

يصدر هوائي الرادار نبضة ميكروويف ضيقة وينقلها لأسفل عبر الهوائي. بعد أن تلامس النبضة سطح الوسط الذي يتم قياسه، تنعكس مرة أخرى ويتم قبولها بواسطة نظام الهوائي مرة أخرى، مما ينقل الإشارة إلى جزء الدائرة الإلكترونية يتم تحويلها تلقائيًا إلى إشارة موضع كائن (لأن سرعة انتشار النبضة سريعة جدًا، فإن الوقت الذي تستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف والانعكاس مرة أخرى إلى المستقبل يكون فوريًا تقريبًا).

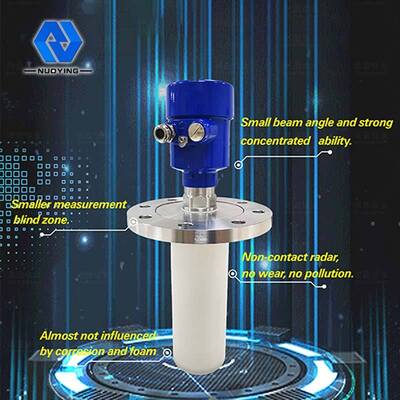

رادار مستوى مقياس ميزات التصميم

• الهوائي صغير الحجم وسهل التركيب؛ رادار غير متصل، لا تآكل، لا تلوث.
• لا يتأثر تقريبًا بالتآكل والرغوة؛ لا يتأثر تقريبًا بتغيرات بخار الماء ودرجة الحرارة والضغط في الغلاف الجوي.
• بيئة الغبار الشديدة لها تأثير ضئيل على عمل مقياس المستوى عالي التردد.
• طول موجي أقصر وانعكاس أفضل على السطح المائل الصلب.
• زاوية الشعاع صغيرة والطاقة مركزة، مما يعزز قدرة الصدى وهو مفيد لتجنب الأجسام المتداخلة.
• منطقة القياس العمياء أصغر، ويمكن الحصول على نتائج جيدة لقياس الخزان الصغير.
• نسبة الإشارة إلى الضوضاء العالية تمكن من أداء أفضل حتى في الظروف المتقلبة.
• التردد العالي هو الخيار الأفضل لقياس الوسائط الصلبة وذات الثابت العازل المنخفض.
