تفاصيل المنتج:
|
| نطاق القياس: | 120 م | تردد الإرسال: | 76 جيجا هرتز ～ 81 جيجا هرتز ، عرض تردد مسح FM 5 جيجا هرتز |
|---|---|---|---|
| شكل الهوائي: | هوائي العدسة ، هوائي العدسة المضادة للتآكل | عملية اتصال: | سن اللولب ، شفة (اختياري) ، مشفه |
| دقة القياس: | 0.05٪ ～ 0.1٪ فس | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية -40 ~ 250 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | مزود الطاقة: | 24VDC ، 220VAC |
| تسليط الضوء: | جهاز إرسال مستوى الرادار IP65 80 جيجا هرتز,جهاز إرسال مستوى الرادار ذي التردد المستمر,مقياس مستوى السائل 20 مترًا 40 مترًا |
||

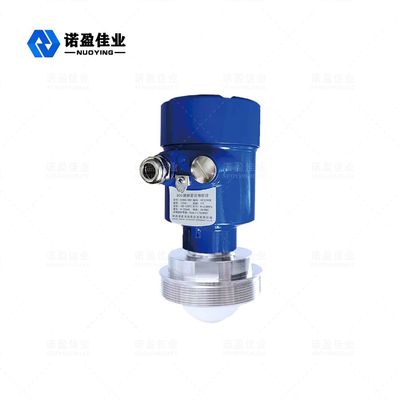

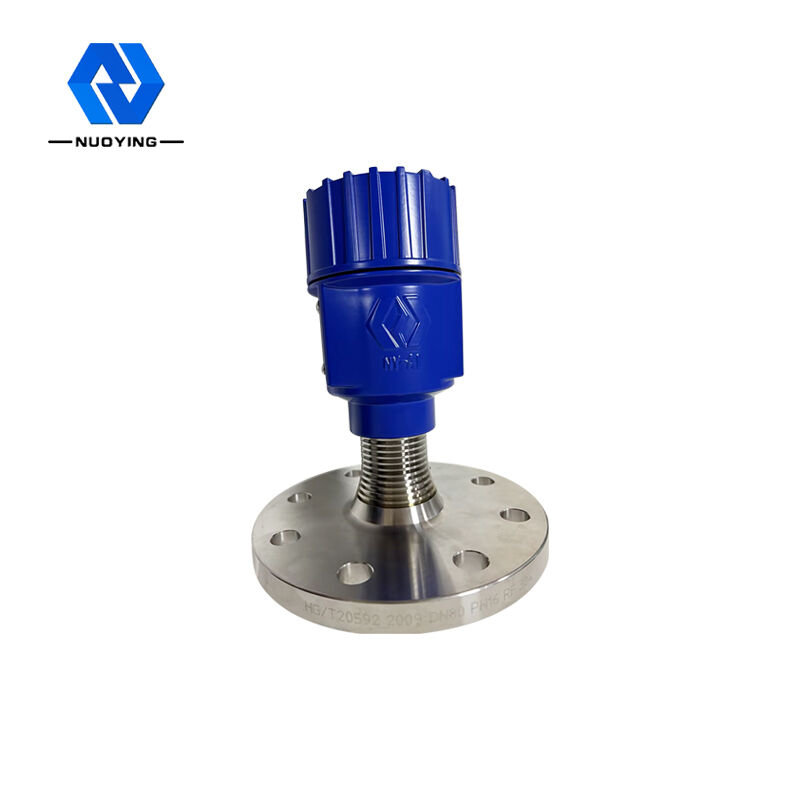

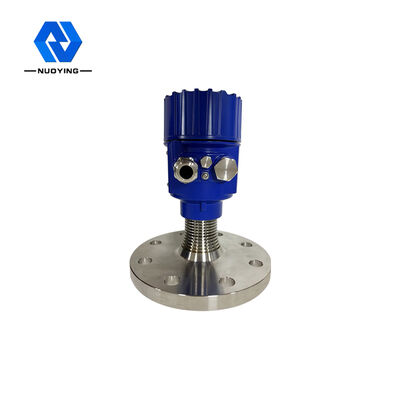

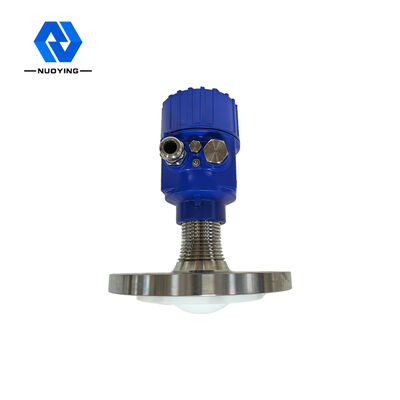

مقياس مستوى الرادار لتعديل التردد المستمر 80 جيجا هرتز ، نطاق القياس: 0 ~ 20 مترًا ، 0 ~ 40 مترًا ، 0 ~ 80 مترًا ، مقياس مستوى السائل
تعديل التردد المستمر 80 جيجا هرتز لوح رادار مستوى متر
ما هي الموجة الكهرومغناطيسية المليمترية ؛عادةً ما يُطلق على مجال التردد 30-300 جيجا هرتز (الطول الموجي 1-10 مم) الموجة الكهرومغناطيسية موجة المليمتر ، والتي تقع في نطاق الطول الموجي المتداخل لموجات الميكروويف والأشعة تحت الحمراء البعيدة ، لذلك فهي تتمتع بالخصائص
من كلا الطيفين.النطاق 76-81 جيجا هرتز لهذا المنتج هو المنطقة الأقل فهمًا وتطورًا للتطبيق من قبل البشر حتى الآن.
رادار مستوى مترالمقياس التقني
| تردد الإرسال | 76 جيجا هرتز 81 جيجا هرتز ، عرض تردد مسح FM 5 جيجا هرتز |
| شكل الهوائي | هوائي العدسة ، هوائي العدسة المضادة للتآكل |
| مادة الهوائي | PTFE ، 304 + PTFE |
| نطاق القياس | 0.08 ～ 120 م |
| دقة القياس | 0.05٪ ～ 0.1٪ فس |
| مزود الطاقة | 24VDC ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ～ + 130 ، -40 ～ + 260 (260 ℃ يمكن تخصيصها) |
| ضغط العملية | -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| مستوى الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga ، ExdⅡCT6 جيجابايت |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
منتجات رادار FM wave FMCW (تسمى أيضًا رادارات الموجات المليمترية) ، لأنها تستخدم نطاقات موجية مليمترية ذات تردد أعلى من رادارات النطاق Ku ، فهي مهمة في اكتشاف الهدف عن بُعد وبيئات الدخان والغبار القوية ، مثل التصوير لمسافات طويلة ومتعددة التصوير الطيفي.التطبيق ، ويمكنه اكتشاف الأهداف الأصغر من رادار الميكروويف وتحقيق تحديد المواقع بدقة أكبر ، مع دقة أعلى وسرية أقوى.
رادار مستوى مترميزات التصميم
◎ أداء عابر جيد جدًا: استنادًا إلى شريحة تردد الراديو ذات الموجة المليمترية CMOS المطورة ذاتيًا ، فإنها تحقق بنية تردد راديو أكثر إحكامًا ونسبة إشارة إلى ضوضاء أعلى.
◎ عرض النطاق الترددي العامل 5 جيجا هرتز ، بحيث يكون للمنتج دقة قياس ودقة قياس أعلى.
◎ التماسك: تذبذب ثنائي القطب مدفوعًا بتأثير تردد التيار الجاف أو الفروق غير الخطي لنبضة الليزر المتماسكة ؛
◎ طاقة منخفضة: طاقة الفوتون ذات الموجة المليمترية ليست سوى بضعة ملي إلكترون فولت ، ولن يكون هناك تأين بالأشعة السينية وتلف للمادة المراد اكتشافها ، لذلك ليس من السهل إتلاف المادة المراد اكتشافها.
◎ نفاذية قوية: لها قوة اختراق قوية للمواد غير القطبية.تمتلك العديد من المواد غير المعدنية غير القطبية امتصاصًا أقل للأشعة في هذا النطاق ، لذلك يمكن استخدامها للكشف عن البنية الداخلية للمواد.على سبيل المثال ، السيراميك / الكرتون / المنتجات البلاستيكية / الرغوات شفافة للإشعاع الكهرومغناطيسي في هذا النطاق ، ويمكن استخدامها أيضًا لمراقبة سلامة المطار / المحطة ، مثل اكتشاف الآلات / المتفجرات والأدوية ، أو للكشف عن لحام لوحة الدائرة.
تمتصه الجزيئات القطبية بسهولة ؛هذا النطاق أقل تشتتًا في المواد غير المنتظمة ، ويمكنه الكشف عن محتوى بخار الماء وقياسه.من الممكن أيضًا دراسة تركيبة المواد أو إجراء مراقبة الجودة من خلال تحليل طيفها المميز.
نطاق واسع ومنطقة عمياء صغيرة.يمكن أن يصل المدى الأقصى إلى 120 مترًا ، ويمكن أن تصل المنطقة العمياء إلى 8 سم.
◎ زاوية شعاع صغيرة وحجم هوائي صغير يجعل من السهل التثبيت.وهي أقل تأثراً بحجم جسم الخزان وتداخل العوائق.
◎ الطول الموجي أقصر ، وله خصائص انعكاس أفضل على السطح الصلب ، لذلك لا حاجة إلى شفة عالمية خاصة للتصويب.
◎ دعم التصحيح عن بعد والترقية عن بعد لتسهيل أعمال الصيانة للموظفين في الموقع.
باعتباره رادار نطاق 80 جيجاهرتز يستخدم في القياس الصناعي ، فإنه يتمتع بدقة عالية ، ومستوى عدم الاتصال وقياس مستوى السائل.لديها مزايا لا تضاهى من الرادارات النبضية العادية الأخرى ورادارات الموجة الموجهة.الشعاع الضيق للغاية والقدرة على الاختراق أكثر فعالية.
التكيف مع ظروف العمل شديدة التعقيد دون المساس بأداء القياس.
