تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 10 م | مزود الطاقة: | 24VDC ， 220VAC |
|---|---|---|---|
| مادة: | PTFE | عملية اتصال: | خيط ، شفة (اختياري) |
| تطبيق: | سائل تآكل مختلف | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| درجة مقاومة للانفجار: | Exia II C T6 Ga / Exd ia IIC T6 Gb | ضغط العملية: | -0.1-2 ميجا باسكال ، -1 ~ 20 بار |
| تسليط الضوء: | NYRD-805 جهاز إرسال مستوى التلامس,جهاز إرسال مستوى التلامس PTFE,مستشعر مستوى الخزان PTFE |
||

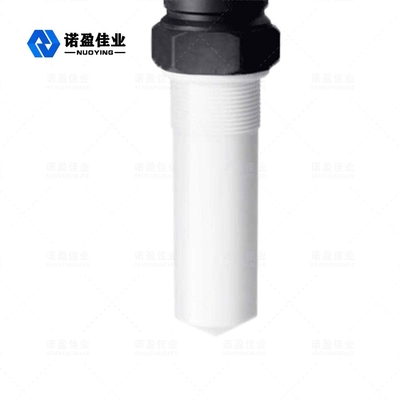

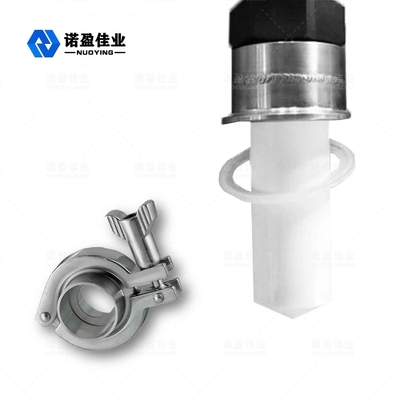

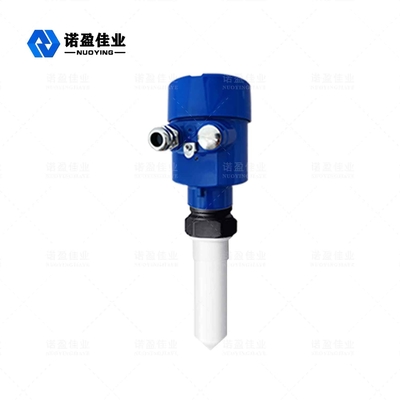

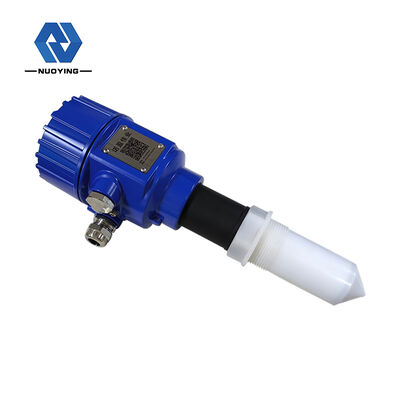

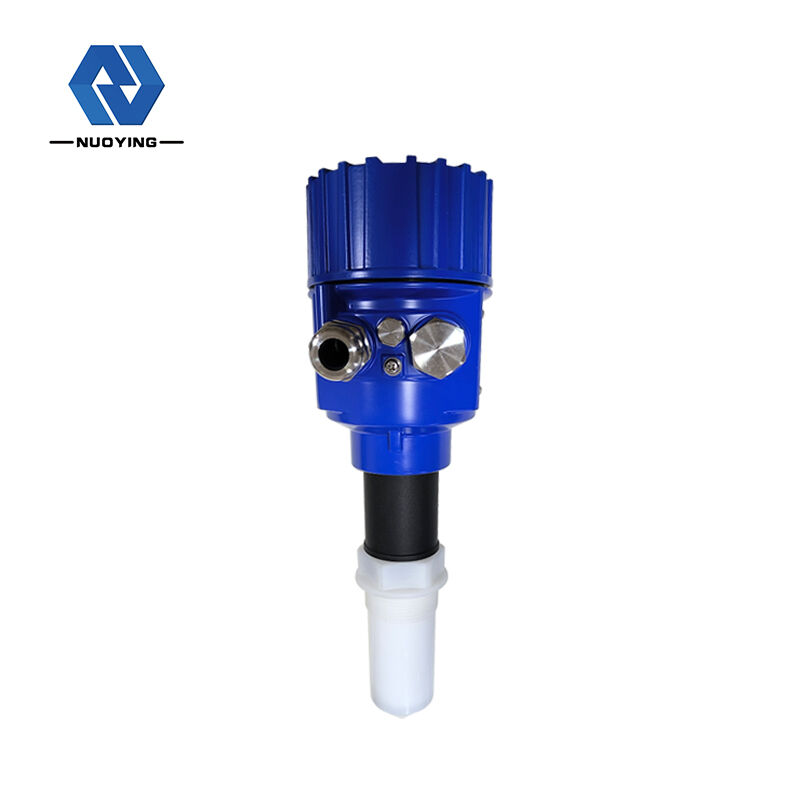

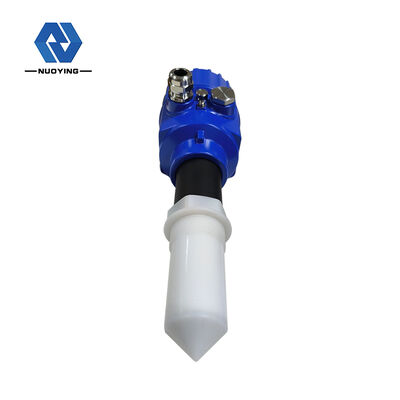

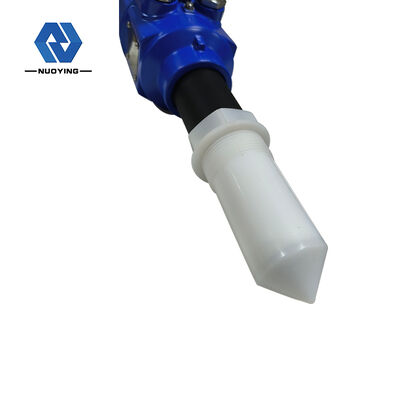

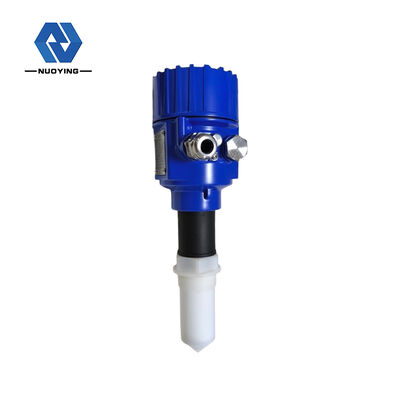

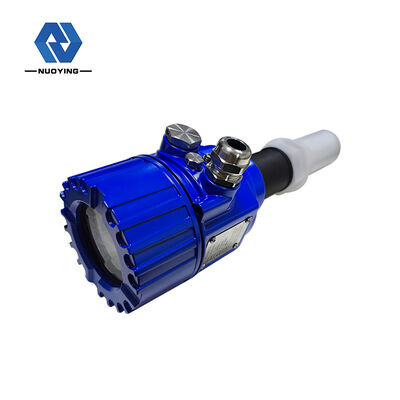

26 جيجاهرتز NYRD-805 رادار مستوى متر
مقياس مستوى الرادار NYRD805 عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجاهرتز بمسافة قياس قصوى تبلغ 10 أمتار.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة عالية السرعة ومعالجتها ، بحيث يمكن استخدام الجهاز في بعض المناسبات المعقدة مثل البخار ، الرغوة ، الغبار ، التبلور ، التكثيف ، إلخ.
رادار مستوى مترالمقياس التقني
| تطبيق | سائل تآكل مختلف |
| مادة الهوائي | PTFE |
| نطاق القياس | 10 م |
| نطاق الترددات | 26 جيجا هرتز |
| صحة | ± 3 مم |
| درجة حرارة متوسطة | -40 درجة مئوية ~ 130 درجة مئوية |
| ضغط العملية | -0.1〜0.3 ميجا باسكال |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| عملية اتصال | الخيط ، شفة |
| درجة الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II C T6 Ga / Exd ia IIC T6 Gb |
| خرج الإشارة | 4 ... 20mA / هارت (اثنان / أربعة) RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسيط المقاس ، تنعكس النبضة مرة أخرى وتستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوية (لأن سرعة انتشار النبضة سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل ، ويكون الوقت المستغرق فوريًا تقريبًا).
رادار مستوى مترميزات التصميم
◎ الهوائي صغير الحجم وسهل التركيب ؛رادار عدم الاتصال ، لا تآكل ولا تلوث.
◎ غير متأثر بالتآكل ، الرغوة ، بخار الماء ، تغيرات درجة الحرارة والضغط.
◎ زاوية الشعاع صغيرة والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب التداخل.
◎ المساحة العمياء للقياس أصغر ، ويمكنها أيضًا تحقيق نتائج جيدة لقياس الخزان الصغير.
نسبة إشارة إلى ضوضاء عالية لأداء أفضل حتى في ظل الظروف المتقلبة.
رادار مستوى مترمتطلبات التثبيت
رادار مستوى مترالتثبيت الخاطئ
