تفاصيل المنتج:
|
| نطاق القياس: | 30 م | تكرر: | 100 ميجا هرتز -1.8 جيجا هرتز |
|---|---|---|---|
| مادة: | 304،316 لتر (اختياري) | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
| درجة الحماية: | عرض أداة IP67 ، IP67 | أخذ العينات: | صدى 55 عينة / ثانية |
| واجهة الاتصالات: | بروتوكول الاتصال هارت | ضغط العملية: | -0.1-4 ميجا باسكال |

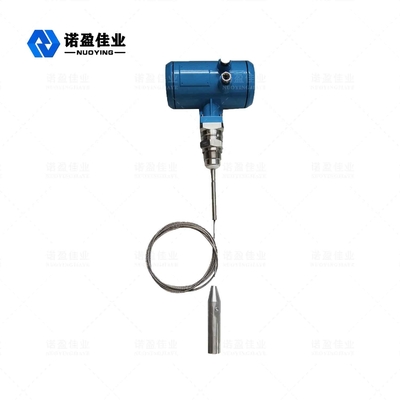

موجة موجهة NYRD701 1.8 جيجا هرتز رادار مستوى متر

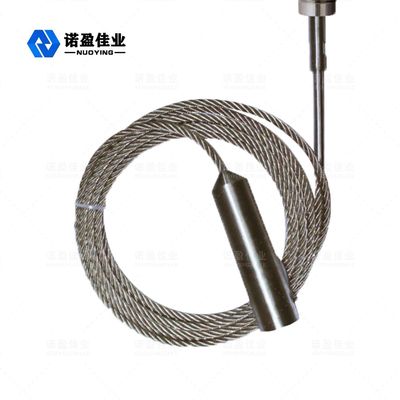

مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| حدود |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م التكرار: ± 3 مم القرار: 1 مم أخذ العينات: صدى 55 عينة / ثانية سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) إشارة الإخراج الحالية: 4-20mA الدقة: <0.1٪ |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| عملية اتصال |
G1-1 / 2 شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP67 |
| مستويات الانفجار | EXiaIICT6 |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
رادار الموجة الموجهة هو نوع من أدوات القياس التي تعتمد على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت تشغيلها إلى إشارة مستوى بواسطة المكونات الإلكترونية.يُصدر المسبار نبضات عالية التردد تنتشر على طول الكابل ، وتنعكس النبضات مرة أخرى عندما تواجه سطح المادة ويستقبلها جهاز الاستقبال داخل العداد.ثم يتم تحويل إشارة المسافة إلى إشارة المستوى.
رادار مستوى مترمسافة القياس
يسرد الجدول التالي العلاقة بين الفئات المختلفة للوسيط المقاس ومسافة القياس.
| مؤشر متوسط | DK (ε) | الجسيمات الصلبة | سائل | نطاق القياس |
| 1 | 1.4 ... 1.6 | － غاز التكثيف ، مثل N2CO2 | 3 م (يشير فقط إلى مسبار القضيب المحوري) | |
| 2 | 1.6 ... 1.9 |
جزيئات الحزام البلاستيكية － الحجر الجيري والاسمنت الخاص -سكر |
－ غاز البترول المسال ، مثل البروبان -مذيب － فريون 12 / فريون -زيت النخيل |
25 م |
| 3 | 1.9 ... 2.5 | － أسمنت عادي ، جص | － الزيوت المعدنية والوقود | 30 م |
| 4 | 2.5 ... 4 |
حبوب ، بذور -حصاة -رمل |
－ بنزين ، ستايرين ، تولوين － فوران -النفثالين |
30 م |
| 5 | 4 ... 7 |
－ الحجر المبلل ، خام -ملح |
- كلوروبنزين ، كلوروفورم - بخاخ السليلوز - حمض الايزوسيانورات الهيدروكلوريك أمين |
30 م |
| 6 | > 7 |
- مسحوق المعادن - أسود فاحم - فحم |
- السوائل المائية - الكحول - الأمونيا السائلة |
30 م |
