تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | استمارة التثبيت: | شنت الجانب ، أعلى شنت |
|---|---|---|---|
| موديل المنتج: | نيويورك | المواد الرئيسية: | 304 ، 316 |
| درجة حرارة العملية: | -50 ~ + 350 درجة | ضغط العملية: | - 0.1 ~ + 16 ميجا باسكال |
| فئة الحماية: | IP 65 ، IP 67 ، IP 68 (اختياري) | درجة مقاومة للانفجار: | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة) |
| تسليط الضوء: | مقياس مستوى مغناطيسي رفرف,مؤشر مستشعر مستوى الزيت المغناطيسي,مقياس قياس مغناطيسي للزيت |
||

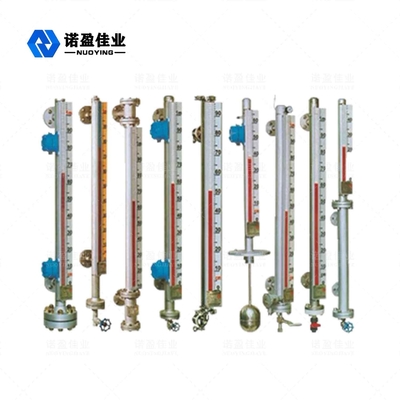

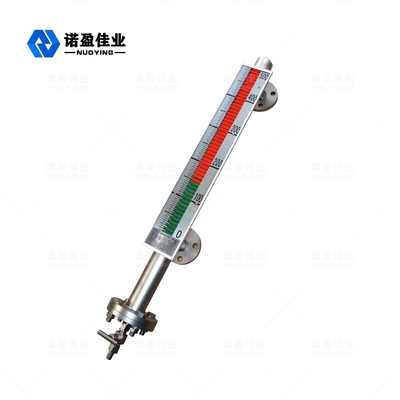

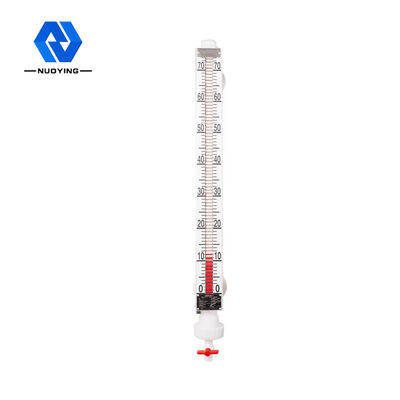

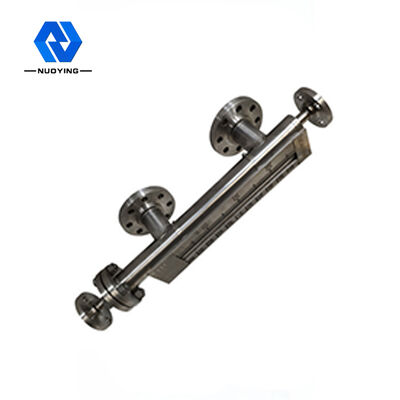

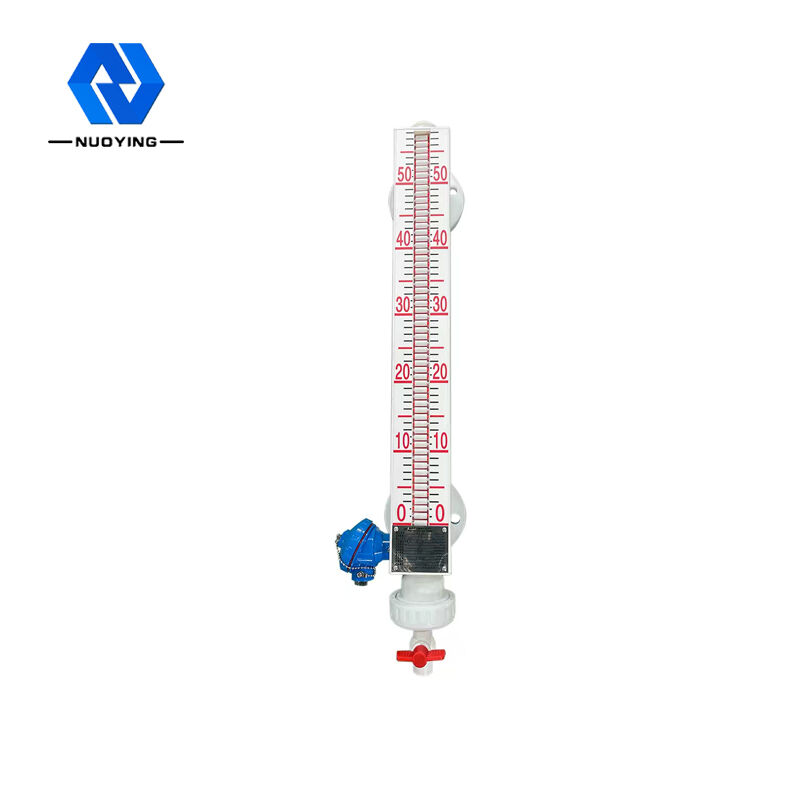

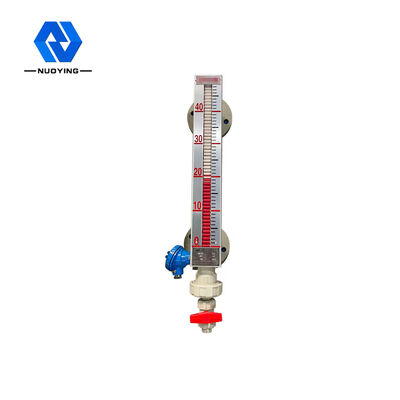

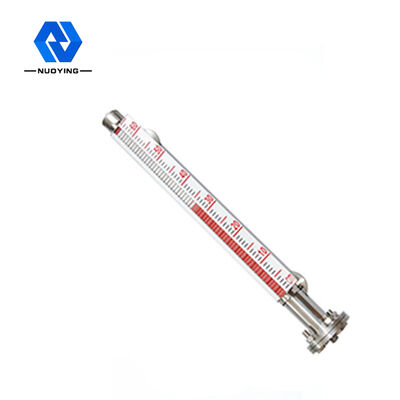

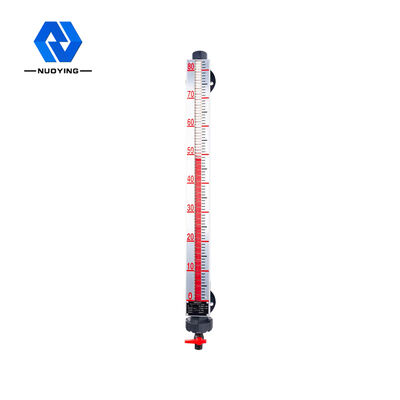

ارتفاع درجة الحرارة مؤشر استشعار مستوى الزيت مقياس مستوى رفرف المغناطيسي
وصف المنتج مقياس رفرف مغناطيسي
يمكن استخدام مقياس مستوى الرفرف المغناطيسي للكشف عن المستوى المتوسط لمختلف الأبراج والخزانات والخزانات والحاويات الكروية والمراجل.يمكن أن يحقق مقياس مستوى الرفرف المغناطيسي ختمًا عاليًا ومضادًا للتسرب ويمكن استخدامه في درجات الحرارة العالية والضغط العالي والمناسبات المقاومة للتآكل.
يحتوي مقياس مستوى السائل ذو الرفرفة المغناطيسية على تجويف (يسمى أنبوب القياس أو الأنبوب الرئيسي) يستوعب الكرة العائمة.يشكل التجويف جهاز اتصال مع الحاوية من خلال الفلنجات أو طرق التوصيل المناسبة الأخرى.وفقًا لمبدأ الموصل ، حيث يتغير مستوى السائل في الحاوية لأعلى ولأسفل ، يكون مستوى السائل في التجويف بنفس ارتفاع مستوى السائل في الحاوية ، لذلك يتم دفع الكرة العائمة في التجويف للتحرك لأعلى وهبوطًا ، يرتفع مستوى السائل في الحاوية وينخفض مع ارتفاع وانخفاض مستوى السائل في الحاوية.في هذا الوقت ، لا يمكننا رؤية مستوى السائل ، لذلك تم تركيب شاشة عرض بعمود انعكاس مغناطيسي خارج التجويف.
يتم تثبيت فولاذ المغناطيس الدائم عند تقاطع الكرة العائمة التي تغرق في السائل والجزء العائم.عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، يرتفع وينخفض أيضًا العوامة المغناطيسية في أنبوب الجسم لمقياس مستوى السائل ، ويمر فولاذ المغناطيس الدائم في العوامة.ينتقل الاقتران المغناطيسي إلى مؤشر عمود التقليب المغناطيسي ، والذي يدفع أعمدة التقليب باللونين الأحمر والأبيض إلى قلب 180 درجة.عندما يرتفع مستوى السائل ، يتغير عمود التقليب من الأبيض إلى الأحمر ، وعندما ينخفض مستوى السائل ، يتغير عمود التقليب من الأحمر إلى الأبيض.التقاطع بين الأحمر والأبيض هو الارتفاع الفعلي لمستوى السائل داخل الحاوية ، وذلك لتحقيق مؤشر واضح لمستوى السائل.
ميزة تصميم مقياس رفرف مغناطيسي
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
المعايرة واضحة وسهلة القراءة.
◎ قم بقياس مستويات السوائل الملوثة المسببة للتآكل ، والقابلة للاشتعال ، والسامة ، والحرارة المرتفعة ، والإشارة إليها.
تتوفر أوضاع تثبيت وتوصيل متعددة.
