تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نطاق القياس: | 0〜6 م |
|---|---|---|---|
| دقة القياس: | ± 3 مم ، ± 5 مم | كثافة متوسطة: | ≥0.425 جم / سم 3 |
| فرق الكثافة: | ≥ 0.1 جم / سم 3 | لزوجة متوسطة: | ≤0.4 باسكال |
| إخراج التحكم: | 220 فولت تيار متردد ، 1 أمبير | خرج الإرسال: | 4 ~ 20mA (امدادات الطاقة 24VDC) |
| تسليط الضوء: | جهاز إرسال مستوى تعويم مغناطيسي لوحة,مستشعر مستوى تعويم مغناطيسي 6 أمتار,جهاز إرسال مستوى نوع تعويم مغناطيسي شفة |
||

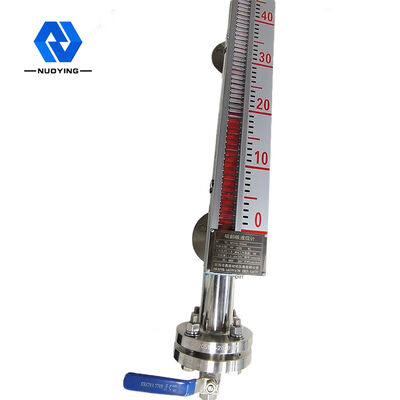

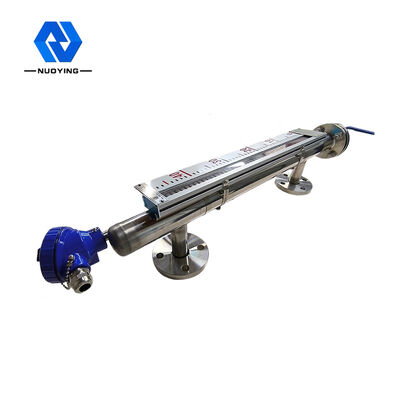

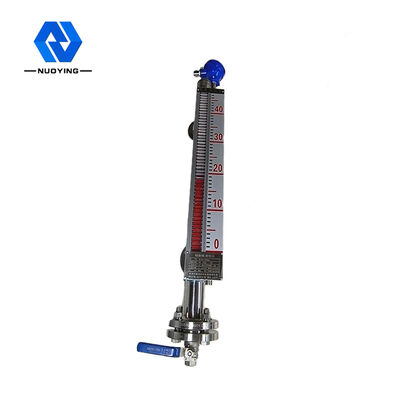

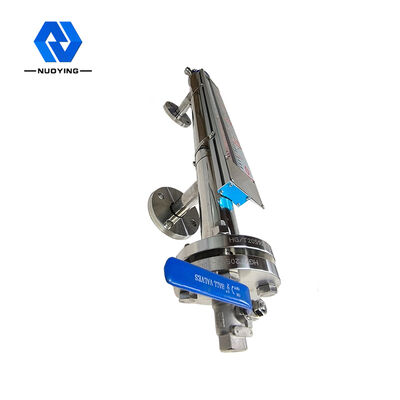

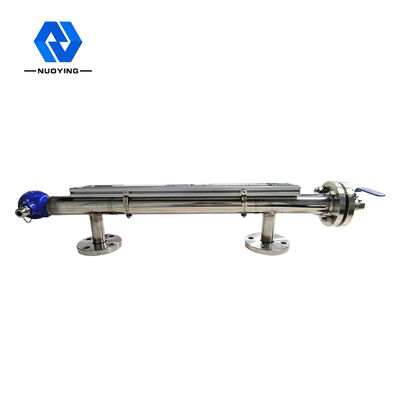

جهاز إرسال المستوى المغناطيسي للوحة NYUHZ اللافت للنظر 6 متر تركيب شفة
NYUHZ لوحة المستوى المغناطيسي الارسالمبدأ التشغيل
يحتوي العداد المغناطيسي على غرفة تحتوي على كرة عائمة ، والفجوة متصلةعن طريق شفة أو اتصال مناسب آخرفي الحاوية.وفقًا لمبدأ الموصلات ، مع تغيير مستوى السائل في الحاوية ، يكون مستوى السائل في التجويف هو نفسه مستوى السائل في الحاوية ، وبالتالي يتم دفع الكرة العائمة في الحجرة لأعلى ولأسفل ، مع ارتفاع وانخفاض مستوى السائل في الحاوية.في هذه المرحلة ، لا يمكننا رؤية مستوى السائل ، لذلك لدينا عرض قلب عمود مغناطيسي على السطح الخارجي للتجويف.

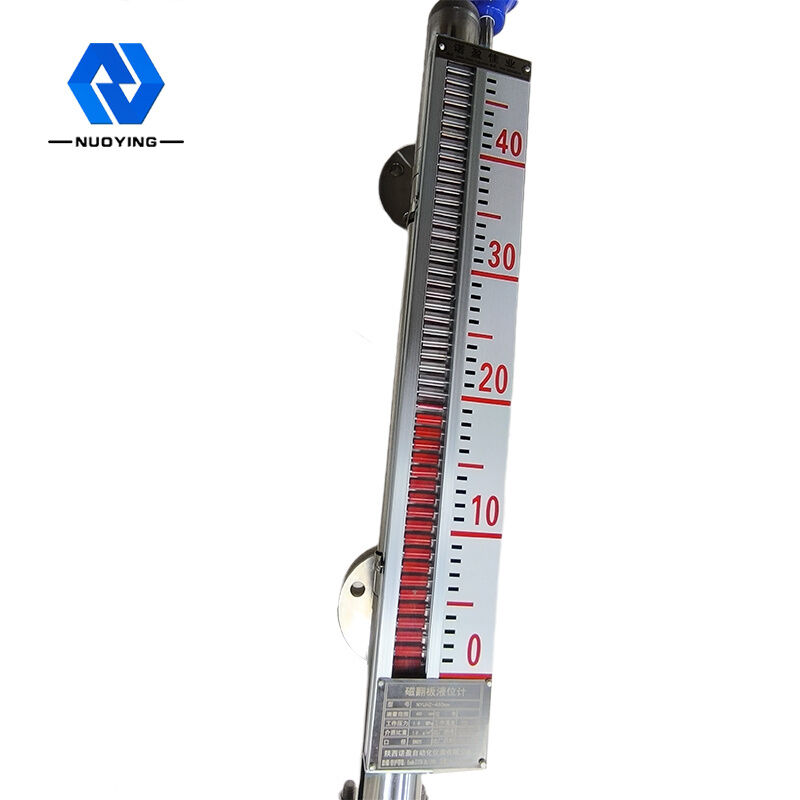

بين السائل الكرة العائمة غرق والجزء العائم المثبتةفولاذ مغناطيسي دائم عند التقاطع ، عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، كذلك العوامة المغناطيسية في أنبوب جسم مقياس مستوى السائل.يتم نقل الفولاذ المغناطيسي الدائم في العوامة إلى مؤشر العمود المغناطيسي عن طريق اقتران مغناطيسي ، مما يدفع البكرات الحمراء والبيضاء لقلب 180 درجة.عندما يرتفع مستوى السائل ، يتغير عمود الانعكاس من الأبيض إلى الأحمر ، وعندما ينخفض مستوى السائلو أنار هو العكس.Tالتقاطع الأحمر والأبيض للمؤشر هو الارتفاع الفعلي لمستوى السائل داخل الحاوية ، وبالتالي تحقيق مؤشر واضح لمستوى السائل.
NYUHZ لوحة المستوى المغناطيسي الارسالالمقياس التقني
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق القياس | 0 ~ 6 م |
| دقة القياس | ± 3 مم ،± 5 مم(اختياري) |
| كثافة متوسطة | ≥0.425 جم / سم 3 |
| فرق الكثافة | ≥0.1 جم / سم 3 |
| لزوجة متوسطة | ≤0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| خرج الإرسال | 4 ~ 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية | -50 ~ 350 درجة مئوية |
| ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
| معدل التمايز | ± ملم |
| عملية اتصال | شفة (اختياري) |
| درجة الحماية | IP67 |
| درجة مقاومة للانفجار: | Exia IICT6 Ga (اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلبالىمتطلبات محددةمنالمستخدمين!
NYUHZ لوحة المستوى المغناطيسي الارسالميزات التصميم
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
◎ مقياس عرض المشهد واضح ولافت للنظر وسهل القراءة.
◎ مستويات السوائل التي يمكن قياسها والإشارة إلى أنها أكالة ، وقابلة للاشتعال ، وسامة ، ودرجة حرارة عالية ، ومهيجّة ، وملوثة.
◎ أشكال التثبيت المتعددة ، يمكن أن تكون أشكال الاتصال المتعددة اختيارية.
يتراوح ضغط التصميم من الفراغ الكامل إلى 10 ميجا باسكال.
نطاق درجة حرارة التصميم -160 درجة مئوية + 450 درجة مئوية.
◎ تصميم احترافي للضغط ودرجة الحرارة الخاصة.
NYUHZ لوحة المستوى المغناطيسي الارسالمتطلبات التثبيت
NYUHZ لوحة المستوى المغناطيسي الارسالمجال التطبيق
يمكن استخدام مقياس مستوى الرفرف المغناطيسي للكشف عن المستوى المتوسط لمختلف الأبراج والخزانات والأخدود والحاويات الكروية والمراجل.يمكن أن يحقق مقياس مستوى الرفرف المغناطيسي إحكامًا عاليًا ومضادًا للتسرب ومناسبًا لدرجة الحرارة العالية والضغط العالي والمناسبات المقاومة للتآكل.
