تفاصيل المنتج:
|
| نموذج المنتجات: | NYRD702 | نوع الهوائي: | نوع قضيب |
|---|---|---|---|
| مادة الهوائي: | PTFE، 304316 | أخذ العينات بالصدى: | 55 مرة / ثانية |
| نطاق القياس: | 6 م | دقة القياس: | ± 1 مم |
| مزود الطاقة: | 24VDC ، 220VAC | درجة حرارة العملية: | -40 ~ 130 درجة مئوية |
| تسليط الضوء: | مقياس مستوى الرادار PTFE,جهاز إرسال مستوى الرادار الموجه من نوع قضيب,مستشعر مستوى الرادار الموجه بطول 6 أمتار |
||

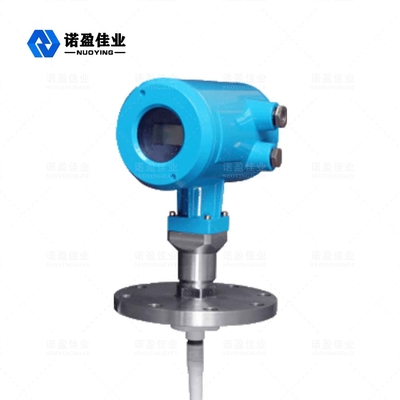

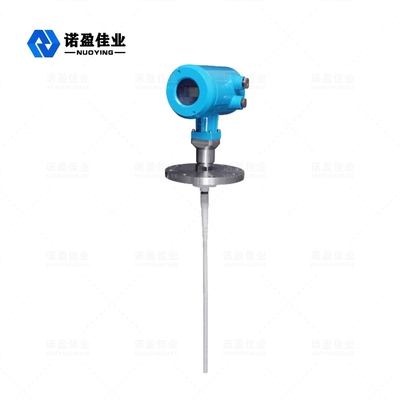

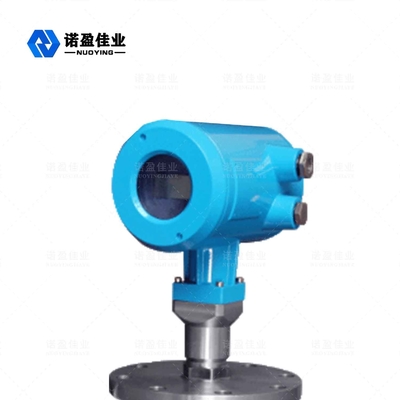

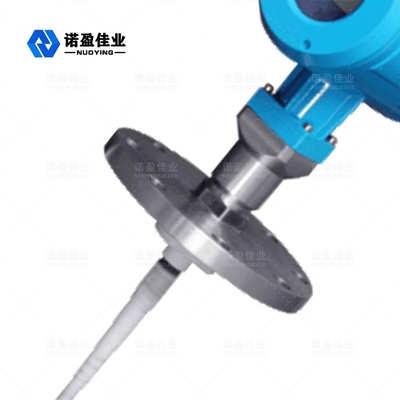

حالة زرقاء كبيرة نوع قضيب NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجّه 0 ~ 6 م PTFE
NYRD702 1.8 جيجا هرتز مبدأ العمل لمقياس مستوى الرادار الموجي
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من تنعكس طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
NYRD702 1.8 جيجاهيرتز الموجة الموجهة مقياس الرادار المعلمة التقنية
| تطبيق نموذجي |
1. سائل (تآكل قوي ، ثابت عازل منخفض ، التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم ومناسبات معقدة أخرى) 2 الغبار (الرماد المتطاير ، ومسحوق الحجر الجيري ، ومسحوق الأسمنت ، والخرسانة وغيرها من الوسائط) 3. المواد الصلبة (الجسيمات الصغيرة والحبوب والحصى والرمل والوسائط الأخرى) |
| تردد الإرسال | 1.8 جيجا هرتز |
| نموذج المنتجات | NYRD702 |
| نوع الهوائي | نوع القضيب |
| مادة الهوائي | PTFE، 304316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م |
| دقة القياس | ± 1 مم |
| مزود الطاقة | 24VDC ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ 130 درجة مئوية |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| اتصال الإجراء | خيط / شفة / حامل (اختياري) |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 Ga |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين!
NYRD702 1.8 جيجا هرتز ميزات تصميم عداد مستوى الرادار الموجي
1. يعتمد مقياس مستوى الرادار الموجّه الموجه تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة الصدى الفريدة من نوعها Echo Discovery ، وقياس التلامس ، ودقة القياس العالية والقياس الأكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
2. مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف تجعل مقاييس مستوى الرادار الموجة الموجهة من سلسلة 70X مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسط ثابت عازل منخفض.
3. باستخدام وضع التشغيل النبضي ، فإن المنتج لديه طاقة انبعاث منخفضة للغاية ، ويمكن تركيبه في العديد من الحاويات المعدنية وغير المعدنية ، دون الإضرار بجسم الإنسان والبيئة.
