تفاصيل المنتج:
|
| تطبيق نموذجي: | تبلور سهل ، تكثيف ، سائل تآكل قوي ، مسحوق | مواد الهوائي: | هوائي قطرة الماء ، PTFE (اختياري) |
|---|---|---|---|
| نطاق القياس: | 40 م | درجة حرارة متوسطة: | -40 ~ + 260 درجة |
| عملية اتصال: | شفة (اختياري) | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | الواجهة الكهربائية: | M20 × 1.5 ، 1/2 NPT |
| تسليط الضوء: | جهاز إرسال مستوى السائل 2.0MPa,مستشعر مستوى الرادار من نوع قطرة الماء,جهاز إرسال مستوى الرادار لخزان السائل |
||

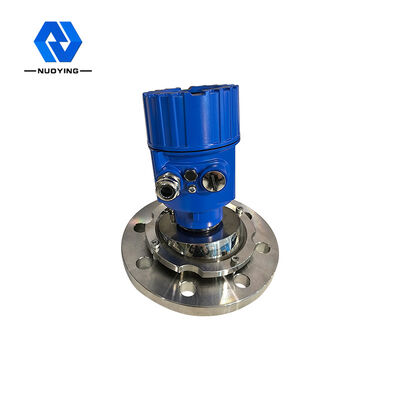

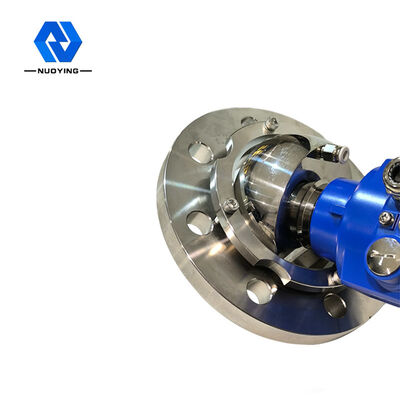

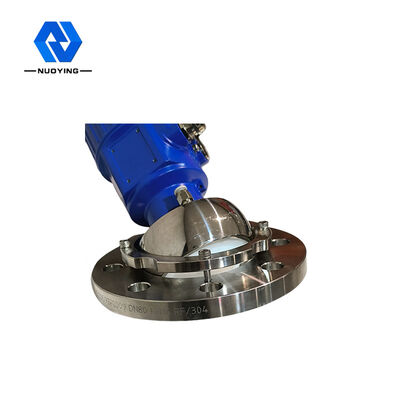

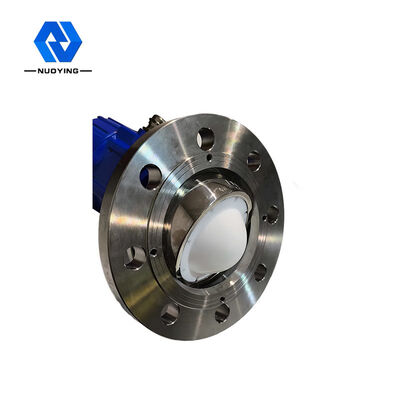

حار بيع نوع قطرة الماء 26 جيجاهرتز مستوى الرادار NYRD-SD الارسال
مبدأ عمل جهاز الإرسال بمستوى الرادار 26 جيجا هرتز NYRD-SD
جهاز قياس مستوى الرادار من سلسلة NYRD80X عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز بمسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة ذات معدل أعلى ومعالجتها ، مما يجعل الجهاز يمكن استخدامه في غلاية التفاعل والحاوية الصلبة وبعض ظروف القياس المعقدة.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها وترتد إلى جهاز الاستقبال يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح الشفة المحكم.
ميزة تصميم جهاز إرسال مستوى الرادار بقدرة 26 جيجاهرتز NYRD-SD
1. حجم الهوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
2. يتأثر بالكاد من التآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديد لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4.قصر الطول الموجي ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة والطاقة المركزة.
6 مساحة القياس العمياء أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7.نسبة عالية للإشارة إلى الضوضاء لأداء أفضل حتى في ظل الظروف المتقلبة.
8. التردد العالي ، الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
المعلمات الفنية لتصميم مستوى الرادار NYRD-SD 26 جيجاهرتز
| تطبيق نموذجي | تبلور سهل ، تكثيف ، سائل تآكل قوي ، مسحوق |

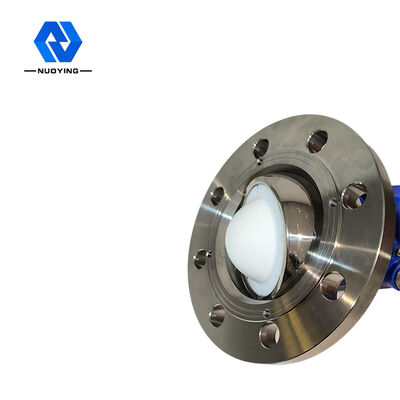

| مادة الهوائي | هوائي قطرة الماء ، PTFE (اختياري) |
| نطاق القياس | 70 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 260 درجة |
| عملية اتصال | شفة (اختياري) |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
