تفاصيل المنتج:
|
| تطبيق نموذجي: | تبلور سهل ، تكثيف ، سائل أكّال ، مسحوق | مادة الهوائي: | هوائي لوحة ، PTFE / 316L (اختياري) |
|---|---|---|---|
| نطاق القياس: | 40 م | مستوى الحماية: | IP67 |
| درجة حرارة متوسطة: | -40 ~ + 260 درجة | عملية اتصال: | شفة (اختياري) |
| ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال | ||
| تسليط الضوء: | جهاز إرسال مستوى الرادار المتصل بشفة,مستشعر مستوى الرادار من نوع اللوحة,مستشعر مستوى سائل الرادار 26 جيجاهرتز |
||

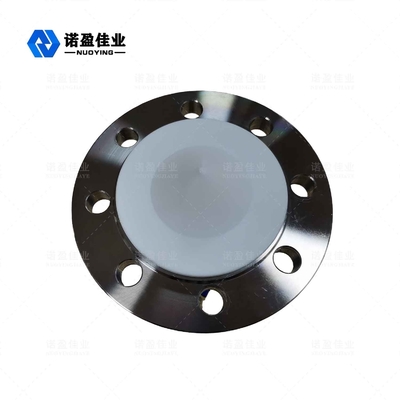

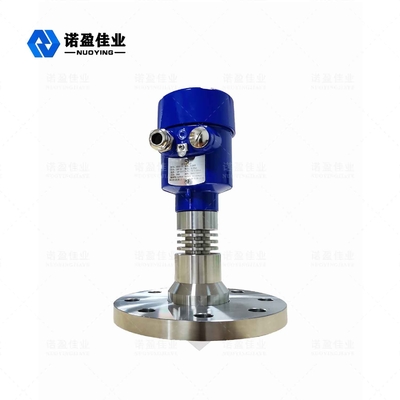

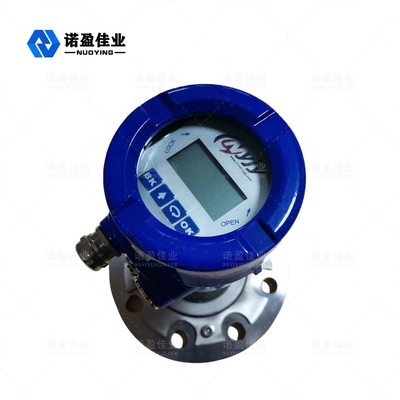

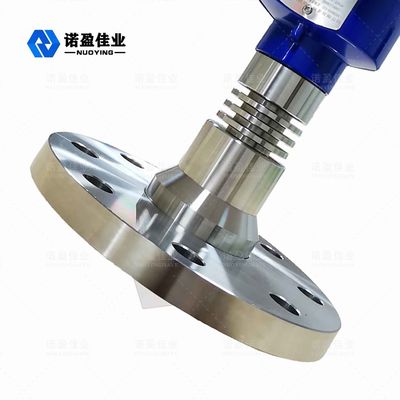

جهاز إرسال مستوى الرادار من نوع اللوحة 26 جيجاهرتز NYRD-PB متصل بشفة
مبدأ عمل جهاز الإرسال بمستوى الرادار 26 جيجاهرتز NYRD-PB
جهاز قياس مستوى الرادار من سلسلة NYRD80X عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز بمسافة قياس قصوى تبلغ 80 مترًا.يصدر هوائي موضع جسم الرادار نبضة ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها وترتد إلى جهاز الاستقبال يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح الشفة المحكم.
ميزة تصميم جهاز إرسال مستوى الرادار 26 جيجاهرتز NYRD-PB
1. حجم الهوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
2. يتأثر بالكاد من التآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديد لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4.قصر الطول الموجي ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة والطاقة المركزة.
6 مساحة القياس العمياء أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7.نسبة عالية للإشارة إلى الضوضاء لأداء أفضل حتى في ظل الظروف المتقلبة.
8. التردد العالي ، الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
المعلمات الفنية لجهاز الإرسال بمستوى الرادار 26 جيجاهرتز NYRD-PB
| تطبيق نموذجي | تبلور سهل ، تكثيف ، سائل أكّال ، مسحوق |
| مادة الهوائي | هوائي لوحة ، PTFE / 316L (اختياري) |
| نطاق القياس | 40 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 260 درجة |
| عملية اتصال | شفة (اختياري) |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
مجال تطبيق مرسل مستوى الرادار 26 جيجاهرتز NYRD-PB
1 المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
2 المعادن: صوامع المواد المساعدة ، خزانات عازلة الخلايا كهربائيا ، إلخ.
3- الموارد المائية: القنوات والخزانات وري الأراضي الزراعية ومراقبة منسوب مياه الأنهار والتحذير من الفيضانات والفيضانات الحضرية وما إلى ذلك.
4-المواد الغذائية: مصنع العصير ، مصنع الحليب ، خزان تخزين مصنع الجعة ، إلخ.
5- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
6- معالجة المياه: الخزانات ، الآبار ، خزانات معالجة المياه ، خزانات الترسيب ، الآبار العميقة ، شبكات مياه الشرب ، إلخ.
7- أخرى: المحاجر وحماية البيئة وبناء السفن وغيرها من الصناعات.
