تفاصيل المنتج:
|
| تطبيق نموذجي: | جزيئات الغبار الصلبة | مادة الهوائي: | 316 لتر (اختياري) |
|---|---|---|---|
| نطاق القياس: | 80 م | مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة: | -40 ~ + 130 درجة | عملية اتصال: | شفة ، مشبك (اختياري) |
| ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الصلب,مقياس مستوى الرادار المصقول,جهاز إرسال مستوى نوع الرادار 26 جيجا هرتز |
||

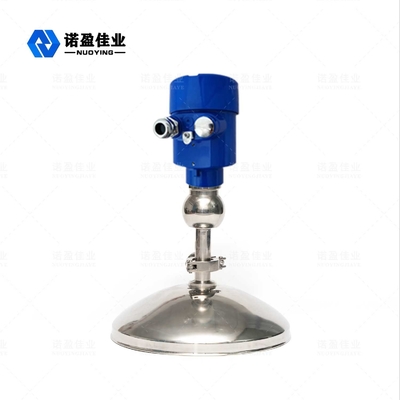

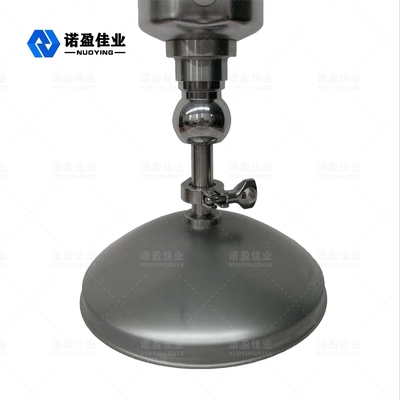

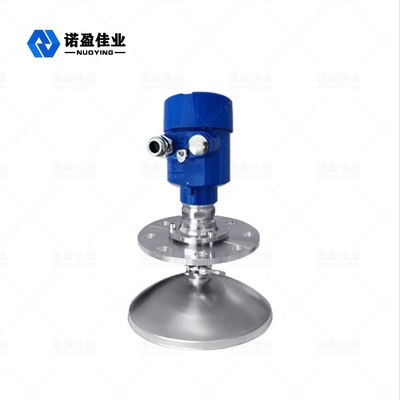

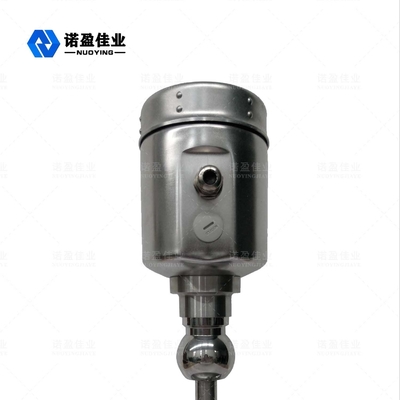

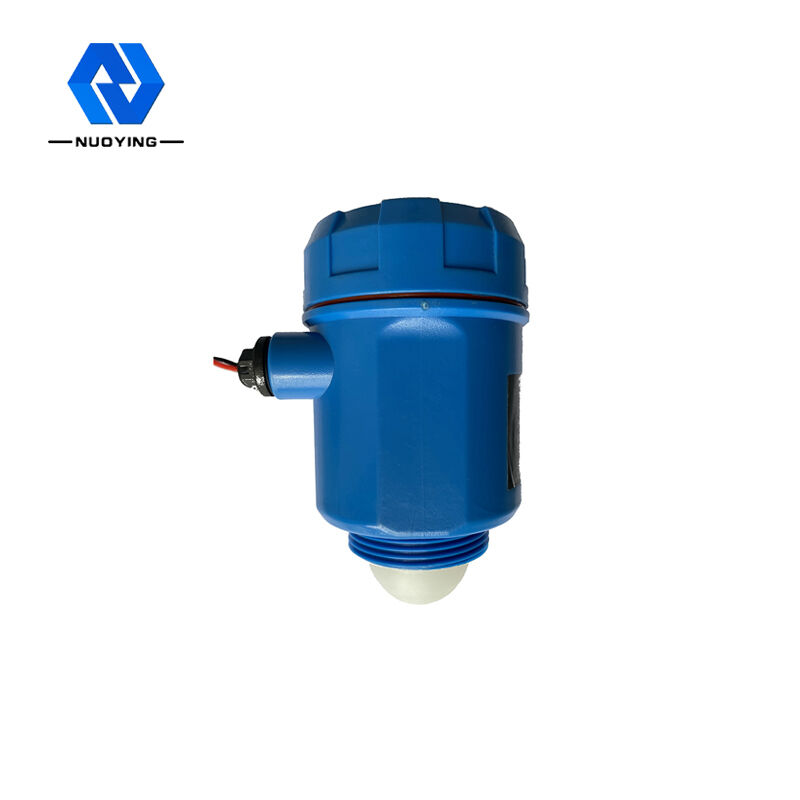

حار بيع مصقول نوع السطح الصلبة 26 جيجاهرتز NYRD810 مستوى الرادار الارسال
مبدأ عمل جهاز الإرسال بمستوى الرادار 26 جيجاهرتز NYRD810
جهاز قياس مستوى الرادار من سلسلة NYRD80X عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز بمسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة ذات معدل أعلى ومعالجتها ، مما يجعل الجهاز يمكن استخدامه في غلاية التفاعل والحاوية الصلبة وبعض ظروف القياس المعقدة.
يصدر هوائي موضع جسم الرادار نبضة ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها وترتد إلى جهاز الاستقبال يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح الشفة المحكم.
ميزة تصميم جهاز إرسال مستوى الرادار NYRD810 بتردد 26 جيجاهرتز
1. حجم الهوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
2. يتأثر بالكاد من التآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديد لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4.قصر الطول الموجي ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة والطاقة المركزة.
6 مساحة القياس العمياء أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7.نسبة عالية للإشارة إلى الضوضاء لأداء أفضل حتى في ظل الظروف المتقلبة.
8. التردد العالي ، الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
المعلمات الفنية لجهاز الإرسال بمستوى الرادار 26 جيجاهرتز NYRD810
| تطبيق نموذجي | جزيئات الغبار الصلبة |
| مادة الهوائي | 316 لتر (اختياري) |
| نطاق القياس | 30 م ، 80 م (اختياري) |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة |
| عملية اتصال | شفة ، مشبك (اختياري) |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
مجال تطبيق مرسل مستوى الرادار 26 جيجاهرتز NYRD810
1- محطات توليد الطاقة: الخزانات ، ومضخات الصوامع ، ومغارف البخار ، وتخزين الرماد ، وخزانات النفط ، إلخ.
2-المواد الكيميائية: صومعة المواد الخام ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
3 المعادن: صوامع المواد الخام ، صوامع المواد المساعدة ، الخزانات العازلة للخلايا الإلكتروليتية ، إلخ.
4-المواد الغذائية: خزان تخزين السكر الخام ، إلخ.
5- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
6.ورق: صومعة المواد الخام ، برج التخزين ، أسطوانة التجفيف ، صومعة تخزين المواد الكيميائية ، إلخ.
7- أخرى: المحاجر ، مناجم الفحم ، حماية البيئة ، بناء السفن وغيرها من الصناعات.
