تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل أكال | مادة الهوائي: | PTFE (اختياري) |
|---|---|---|---|
| نطاق القياس: | 20 م | مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة: | -40 ~ + 150 درجة | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
| عملية اتصال: | شفة ، شفة ذات حواف (اختياري) | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| تسليط الضوء: | جهاز إرسال مستوى الرادار من نوع القطب,جهاز إرسال مستوى السائل 6 جيجاهرتز,مفتاح مستوى الرادار السائل |
||

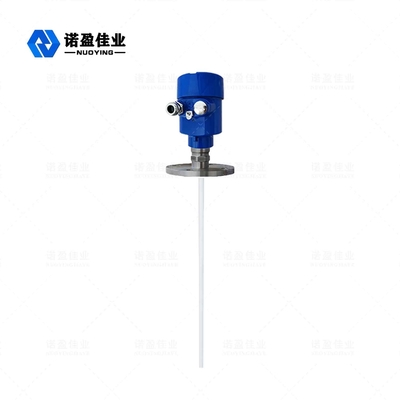

جهاز إرسال مستوى الرادار NYRD802 من نوع القطب المخفض 6 جيجاهرتز
مبدأ عمل جهاز الإرسال بمستوى 6 جيجاهرتز NYRD802
يتم إرسال نبضات الميكروويف القصيرة جدًا ذات الطاقة المنخفضة جدًا واستقبالها من خلال نظام الهوائي.تنتقل موجات الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوية من خلال المكونات الإلكترونية.يمكن أن تضمن طريقة تمديد الوقت الخاصة قياسًا مستقرًا ودقيقًا في وقت قصير جدًا.
حتى في حالة وجود صدى خاطئ في ظل ظروف عمل معقدة ، يمكن تحليل صدى مستوى المواد بدقة باستخدام أحدث تقنيات المعالجات الدقيقة وبرامج التصحيح.
إدخال:
يستقبل الهوائي النبضة الدقيقة المنعكسة وينقلها إلى الدائرة الإلكترونية.يعالج المعالج الدقيق الإشارة ويحدد الصدى الناتج عن النبضة الدقيقة على سطح المادة.يكتمل التعرف الصحيح على إشارة الصدى عن طريق برنامج النبض ، ويمكن أن تصل الدقة إلى مستوى المليمتر.
تتناسب المسافة D من سطح المادة مع انتقال النبضة عبر الزمن T:
D = C × T / 2 (C هي سرعة الضوء)
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو:
L = ED
انتاج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة مع بيئة القياس ، بما يتوافق مع إخراج 4-20mA.
ميزة تصميم جهاز إرسال مستوى الرادار NYRD802 بسرعة 6 جيجاهرتز
1.يتبنى مقياس مستوى الرادار الذكي تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة صدى اكتشاف الصدى الفريدة.يمكن تطبيق المنتج في ظروف عمل معقدة مختلفة.
2. وظيفة "التعلم بالصدى الخاطئ" تمكن الجهاز من تحديد الصدى الحقيقي بدقة في ظل ظروف صدى كاذبة متعددة ، وذلك للحصول على نتائج قياس دقيقة.
3.يمكن تخصيص أوضاع اتصال مختلفة وأنواع مكونات الكشف وفقًا لمتطلبات العملاء.
4 مع وضع التشغيل النبضي ، فإن المنتج لديه طاقة انبعاث منخفضة للغاية ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة ، دون الإضرار بجسم الإنسان والبيئة.
المعلمات الفنية لجهاز الإرسال بمستوى الرادار 6 جيجا هرتز NYRD802
| تطبيق نموذجي | سائل أكال |
| مادة الهوائي | PTFE (اختياري) |
| نطاق القياس | 20 م |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 150 درجة |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| عملية اتصال | شفة ، شفة ذات حواف (اختياري) |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
جهاز إرسال مستوى الرادار 6 جيجاهرتز NYRD802مجال التطبيق
1- محطات توليد الطاقة: الخزانات ، ومضخات الصوامع ، ومغارف البخار ، وتخزين الرماد ، وخزانات النفط ، إلخ.
2-حقل النفط: صهاريج تخزين النفط الخام ، وخزانات تخزين النفط المكرر ، وفواصل ثلاثية الطور ، وخزانات الترسيب ، وخزانات الصرف الصحي ، وخزانات طين الحفر ، إلخ.
3 المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
4 المعادن: صوامع المواد الخام ، صوامع المواد المساعدة ، الخزانات العازلة للخلايا الإلكتروليتية ، إلخ.
5- الموارد المائية: القنوات والخزانات وري الأراضي الزراعية ومراقبة منسوب مياه الأنهار والتحذير من الفيضانات والفيضانات الحضرية وما إلى ذلك.
6.المواد الغذائية: مصنع العصير ، مصنع الحليب ، خزان تخزين السكر الخام ، خزان تخزين معجون الطماطم ، خزان مصنع الجعة ، إلخ.
7- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
8- معالجة المياه: الخزانات ، الآبار ، خزانات معالجة المياه ، خزانات الترسيب ، الآبار العميقة ، شبكات مياه الشرب ، إلخ.
9.ورق: صومعة المواد الخام ، برج التخزين ، أسطوانة التجفيف ، صومعة تخزين المواد الكيميائية ، إلخ.
10- أخرى: المحاجر ، مناجم الفحم ، حماية البيئة ، بناء السفن وغيرها من الصناعات.
