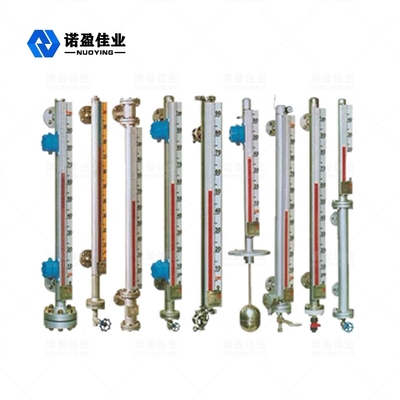

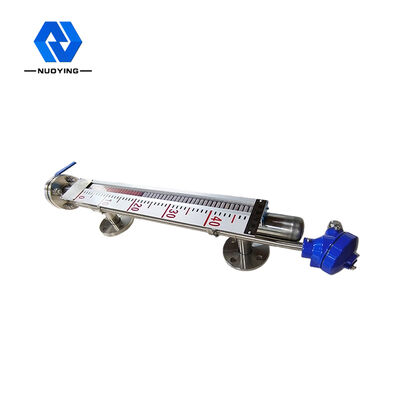

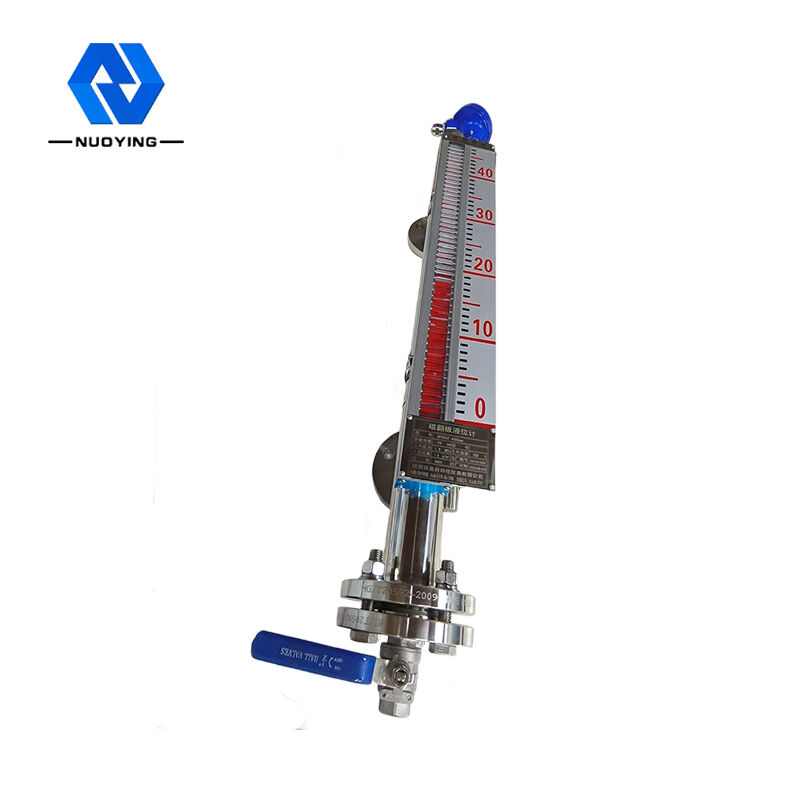

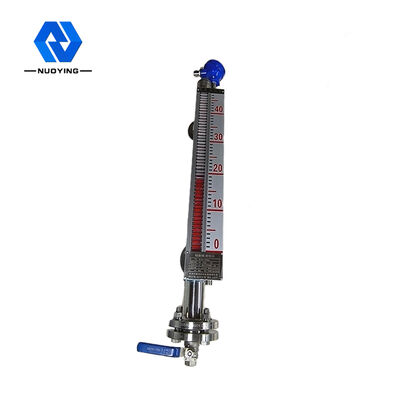

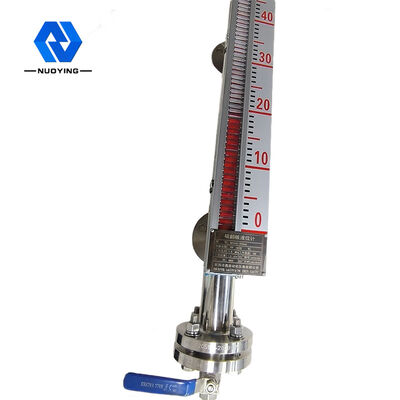

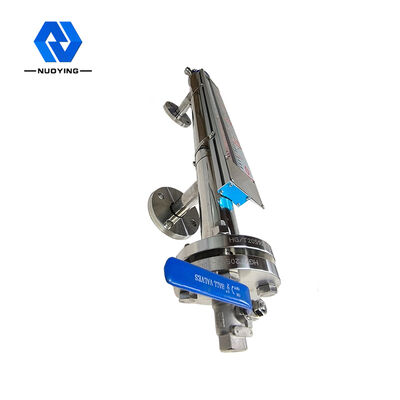

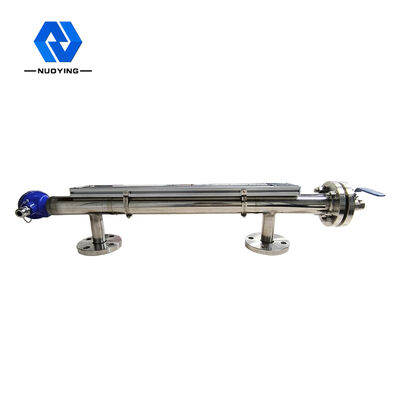

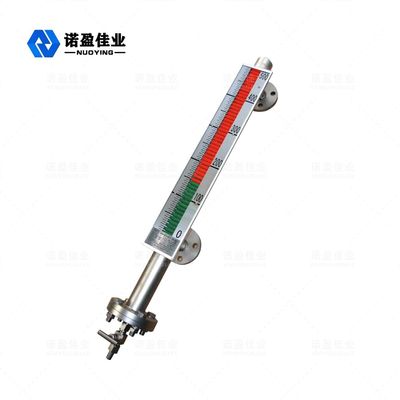

20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ

20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ

20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ
20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ 20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ

صورة كبيرة :  20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ

تفاصيل المنتج:
مكان المنشأ: شيان ، شنشى ، الصين
اسم العلامة التجارية: NUOYINGJIAYE
إصدار الشهادات: CE
رقم الموديل: نيويورك
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: $450 to $1700 /pcs
تفاصيل التغليف: كرتون ، 60 سم × 30 سم × 30 سم
وقت التسليم: 7 أيام عمل
شروط الدفع: تي / ت
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر مسبق

20mA رفرف جهاز إرسال المستوى المغناطيسي لسائل NYUHZ

وصف
تطبيق نموذجي: قياس مستوى السائل نطاق القياس: 0 ~ 6 م
خرج العاكس: 4 ... 20mA (إمداد الطاقة 24VDC) درجة حرارة العملية: -50 ~ 350 ℃
ضغط العملية: -0.1 ~ + 16 ميجا باسكال عملية اتصال: شفة (اختياري)
استمارة التثبيت: محمولة على الجانب ، مثبتة في الأعلى مواد الجسم الرئيسية: 304316
تسليط الضوء:

جهاز إرسال مستوى مغناطيسي رفرف

,

مقياس تدفق نوع رفرف مغناطيسي سائل

,

مقياس مستوى تعويم مغناطيسي 20 مللي أمبير

جهاز قياس مستوى رفرف مغناطيسي سائل NYUHZ بخصم 20 مللي أمبير





مبدأ عمل مقياس مستوى رفرف المغناطيسي NYUHZ



يمكن استخدام مقياس مستوى الرفرف المغناطيسي في العديد من الأبراج والخزانات والدبابات والأوعية الكروية والمراجل وغيرها من المعدات للكشف عن المستوى المتوسط.يمكن أن يكون مقياس مستوى الرفرف المغناطيسي محكم الإغلاق للغاية ومقاوم للتسرب ومناسب لدرجة الحرارة العالية والضغط العالي ومقاومة التآكل.

يحتوي مقياس مستوى الرفرف المغناطيسي على تجويف (يسمى أنبوب القياس أو أنبوب الجسم الرئيسي) الذي يحمل العوامة ، ويتم توصيل التجويف بالوعاء من خلال شفة أو أي اتصال مناسب آخر.الحجرة متصلة بالوعاء بواسطة فلنجات أو وصلات مناسبة أخرى لتشكيل رابط.وفقًا لمبدأ جهاز التوصيل ، حيث يتغير مستوى السائل في الوعاء لأعلى ولأسفل ، يكون مستوى السائل في الحجرة بنفس ارتفاع مستوى السائل في الوعاء.يكون مستوى السائل داخل الحجرة بنفس الارتفاع ، لذا فهو يدفع العوامة داخل الحجرة للتحرك لأعلى ولأسفل ، وترتفع وتنخفض مع مستوى السائل داخل الوعاء.في هذا الوقت لا يمكننا رؤية مستوى السائل ، لذلك يتم تثبيت عرض العمود المغناطيسي خارج التجويف ، وعندما يرتفع وينخفض ​​المستوى في الوعاء المقاس ، يرتفع وينخفض ​​أيضًا العوامة المغناطيسية في أنبوب الجسم لمقياس المستوى ، ويتم نقل المغناطيس الدائم داخل العوامة إلى مؤشر عمود الانقلاب المغناطيسي من خلال اقتران مغناطيسي ، مما يؤدي إلى قلب عمود الانقلاب الأحمر والأبيض بمقدار 180 درجة عندما يرتفع مستوى السائل ، يتغير عمود الانقلاب من الأبيض إلى الأحمر ، وعندما يتحول السائل ينخفض ​​المستوى ، يتغير عمود الانعكاس من الأحمر إلى الأبيض ، ويكون التقاطع الأحمر والأبيض للمؤشر هو الارتفاع الفعلي لمستوى السائل داخل الوعاء ، وبالتالي تحقيق مؤشر واضح لمستوى السائل.



ميزة تصميم مقياس مستوى رفرف مغناطيسي NYUHZ



1. هيكل بسيط ، قوي وموثوق ، عملية مستقرة.

2. مقياس العرض الميداني واضح ولافت للنظر وسهل القراءة.

3. يمكن قياس والإشارة إلى مستوى السوائل المسببة للتآكل ، والقابلة للاشتعال ، والسامة ، والحرارة العالية ، والمحرّكة والملوثة.

4. مجموعة متنوعة من أشكال التثبيت ، يمكن اختيار مجموعة متنوعة من أشكال الاتصال.

5. نطاق ضغط التصميم من الفراغ الكامل إلى 10MPa.

6. نطاق درجة حرارة التصميم -160 ~ + 450 درجة مئوية.

7. التصميم الاحترافي للضغط الخاص ودرجة الحرارة متاح.



المعايير الفنية لمقياس مستوى الرفرف المغناطيسي NYUHZ



تطبيق نموذجي قياس مستوى السائل
استمارة التثبيت محمولة على الجانب ، مثبتة في الأعلى
مادة الجسم الرئيسية 304316
نطاق القياس 0 ~ 6 م
دقة القياس ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (اختياري)
كثافة متوسطة ≥0.425 جم / سم مكعب
فرق الكثافة ≥ 0.1 جم / سم مكعب
لزوجة متوسطة ≤0.4 باسكال
إخراج التحكم 220 فولت تيار متردد ، 1 أمبير
خرج العاكس 4 ... 20mA (إمداد الطاقة 24VDC)
درجة حرارة العملية -50 ~ 350 ℃
ضغط العملية -0.1 ~ + 16 ميجا باسكال
عملية اتصال شفة (اختياري)
القرار ± 1 مم
مستوى الحماية IP65 ، IP67 ، IP68 (اختياري)
درجة مقاومة للانفجار Exia II CT6 Ga ، Exd II CT6 Gb



مجال تطبيق مقياس مستوى رفرف مغناطيسي NYUHZ



مقياس مستوى السائل ذو الرفرف المغناطيسي مناسب لعرض مستوى السائل في حاويات المعدات الكيميائية والبترولية وغيرها من المعدات الصناعية.يمكن أيضًا تثبيت مقياس مستوى السائل ذو الرفرف المغناطيسي بمقياس مستوى السائل ومفتاح مستوى السائل لنقل الإشارات عن بُعد.تم تصميم الكرة العائمة بعمليات خاصة مثل درجة الحرارة العالية والضغط العالي والكثافة المنخفضة ، ويمكن أن يضمن اختيار المواد المختلفة مثل التيتانيوم و 316 L و PTFE المنتج.مناسبة لأية احتياجات قياس مجال مستوى السائل.في الوقت الحاضر ، تم استخدام مقياس مستوى السائل ذو الرفرف المغناطيسي على نطاق واسع في قياس مستوى السائل والتحكم فيه في البترول والكيماويات والمعادن والطاقة الكهربائية والغذاء والأدوية وصناعة الورق وغيرها من الصناعات.
