تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نطاق القياس: | 50 ~ 5000 ملم |
|---|---|---|---|
| مزود الطاقة: | 24VDC (15-35 فولت) | درجة حرارة العملية: | -40 ~ + 130 درجة |
| ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| عملية اتصال: | شفة ، قوس (اختياري) | عرض الحالة: | LCD (اختياري) |
| تسليط الضوء: | مقياس مستوى التعويم المغناطيسي,مقياس مستوى تعويم السائل 20mA,جهاز إرسال المستوى المغناطيسي |
||

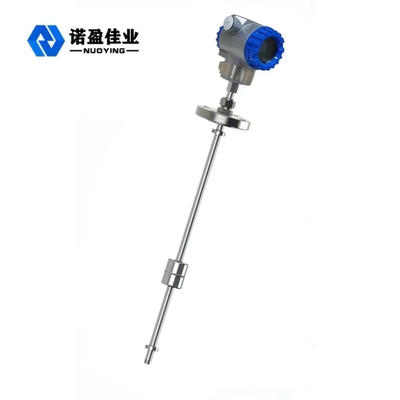

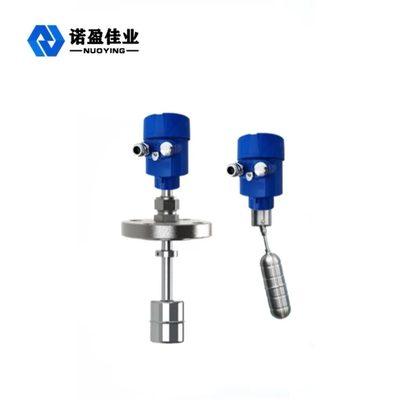

أشكال مسبار مختلفة 20mA Liquid NYCFQ مقياس مستوى تعويم مغناطيسي
يستخدم مقياس مستوى العوامة المغناطيسية العوامة المغناطيسية على شكل حلقة للارتفاع أو الانخفاض مع مستوى السائل ، بحيث يتم امتصاص مفتاح القصب في قضيب القياس السائد بجهاز الإرسال وسيتم تحويل مستوى السائل إلى الناتج الكهربائي الإيجابي المقابل هيدروكسيل أمين إشارة ، ومن ثم سيتم تحويل الإشارة الموجبة الكهربية إلى خرج إشارة قياسي بسلكين 4 ~ 20mA عن طريق إضافة وحدة دائرة نقل متكاملة في صندوق التوصيل ، كما يوفر مقياس مستوى الطفو المغناطيسي شاشة LED رقمية في الموقع قياس مستوى السائل.منتجات السلسلة هي النوع القياسي والنوع المضاد للتآكل والنوع المضاد للانفجار.
مبدأ عمل مقياس مستوى التعويم المغناطيسي NYCFQ
يعمل مقياس مستوى العوامة المغناطيسية على أساس مبدأ الطفو والاقتران المغناطيسي ، مع مجموعة من أنابيب القصب ومقاومات الدقة داخل أنبوب الكشف ، عندما يتحرك العوامة المغناطيسية لأعلى ولأسفل على طول أنبوب الكشف مع تغيير مستوى السائل. يتم تشغيل الأنبوب الجاف الموجود عند مستوى السائل في أنبوب الكشف بدوره بحيث تتغير القيمة الموجبة الكهربائية الناتجة لأنبوب الكشف ، وتحول وحدة دائرة التحويل في صندوق التوصيل قيمة المقاومة إلى خرج تيار 4 ~ 20mA.
NYCFQ ميزة تصميم مقياس مستوى تعويم المغناطيسي
1. هيكل بسيط ، قوي وموثوق ، عملية مستقرة.
2. تشير الشاشة إلى مستوى السائل باللون الأحمر ، وهو أمر بديهي ولافت للنظر وسهل القراءة.
3. يمكن اختيار أشكال التثبيت المختلفة وأشكال الاتصال.
4. نطاق قياس كبير ، لا توجد منطقة عمياء في عملية القياس بأكملها.
5. القياس المستمر للسوائل المختلفة بالإضافة إلى درجات الحرارة العالية والضغط العالي والمستويات المتوسطة القابلة للتآكل والقابلة للاشتعال والانفجار.
6. تكون الشاشة معزولة تمامًا عن الوسط المقاس ، وهي آمنة وموثوق بها.
7. للضغط ودرجة الحرارة الخاصة يمكن تصميمها بشكل احترافي.
المعلمات الفنية لمقياس مستوى الطفو المغناطيسي NYCFQ
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق القياس | 50 ~ 5000 ملم |
| دقة القياس | ± 1٪ FS |
| مزود الطاقة | 24VDC (15-35 فولت) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| كثافة متوسطة | 500 ~ 2000 كجم / متر مكعب |
| كثافة متوسطة | ≤0.8 باسكال ؛3 باسكال |
| عملية اتصال | شفة ، قوس (اختياري) |
| عرض الحالة | LCD (اختياري) |
| مستوى الحماية | IP65 |
| درجة مقاومة للانفجار | Exia II CT6 |
NYCFQ مجال تطبيق مقياس مستوى تعويم المغناطيسي
مقياس مستوى التعويم المغناطيسي مناسب لعرض مستوى السائل في حاويات المعدات الكيميائية والبترولية والصناعية الأخرى.في الوقت الحاضر ، تم استخدامه على نطاق واسع في قياس مستوى السائل والتحكم في البترول والكيماويات والمعادن والطاقة الكهربائية والأغذية والأدوية وصناعة الورق وغيرها من الصناعات.
