تفاصيل المنتج:
|
| نطاق القياس: | 6 م | مادة الهوائي: | 304 (اختياري) |
|---|---|---|---|
| الواجهة الكهربائية: | M20 × 1.5 ، 1/2 NPT | أخذ العينات بالصدى: | 55 مرة / ثانية |
| درجة حرارة متوسطة: | -40 ~ + 130 درجة | ضغط العملية: | -0.1 ~ 0.3 ميجا باسكال |
| تطبيق نموذجي: | السوائل ، خاصة ثابتة العزل الكهربائي ، التحريك والتطبيقات المعقدة الأخرى | ||
| تسليط الضوء: | جهاز إرسال مستوى الموجة السائلة 6 أمتار,محول مستوى الرادار الموجي الموجه,مقياس مستوى رادار السوائل |
||

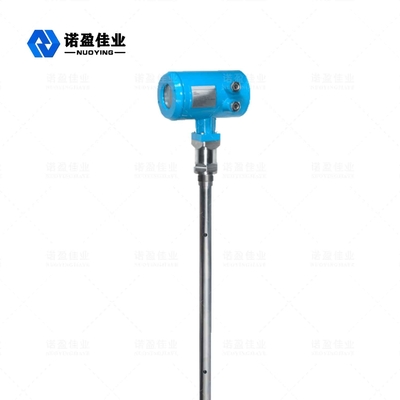

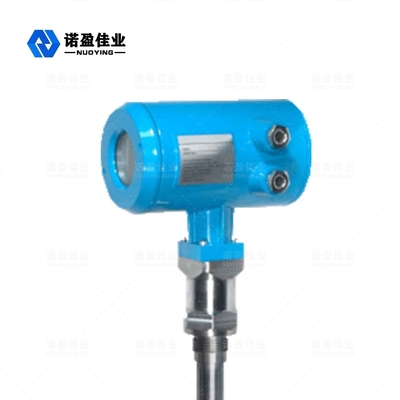

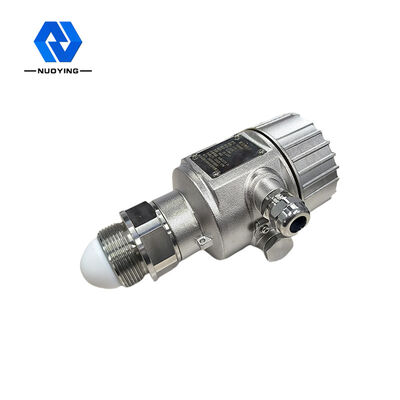

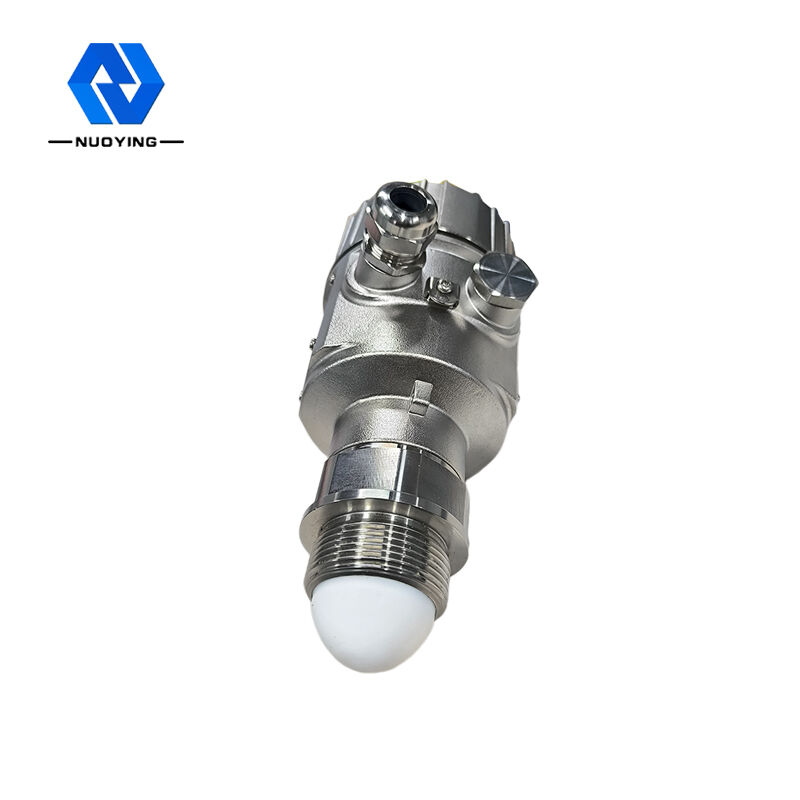

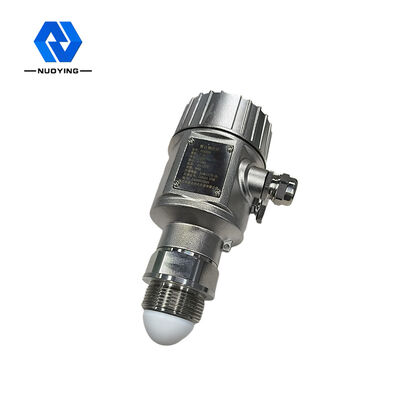

جهاز إرسال مستوى الرادار على مستوى الرادار بطول 6 أمتار غير ضار لجسم الإنسان
NYRD704 مبدأ عمل جهاز الإرسال بمستوى الرادار

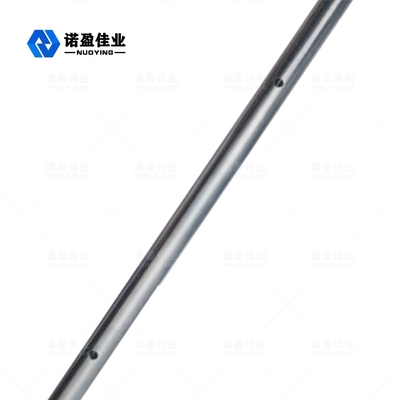

يصدر رادار الموجة الموجهة نبضات ميكروويف عالية التردد تنتقل على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي).عند مواجهة الوسيط المقاس ، ينعكس جزء من طاقة النبضة مرة أخرى بسبب التغيير المفاجئ في ثابت العزل الذي يسبب الانعكاس.يتناسب الفاصل الزمني بين النبضة المنبعثة والنبضة المنعكسة مع مسافة الوسيط المقاس.
إدخال:
رادار الموجة الموجهة هو أداة قياس تقوم على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ويمكن تحويل وقت السفر إلى إشارة مستوى بواسطة الإلكترونيات.يصدر المسبار نبضًا عالي التردد وينتشره على طول مسبار كابل أو قضيب.عندما تصادف النبضة سطح المادة ، فإنها تنعكس للخلف ويستقبلها المستقبل في الجهاز ، مما يحول إشارة المسافة إلى إشارة مستوى.
تنتقل الإشارة المنعكسة على طول الكابل أو مسبار القضيب إلى الدوائر الإلكترونية للأداة.يعالج المعالج الدقيق الإشارة ويحدد الأصداء الناتجة عن نبضة الميكروويف على سطح المادة.
يتم التحديد الصحيح لإشارة الصدى بواسطة برنامج النبض.تتناسب المسافة D إلى سطح المادة مع انتقال النبض عبر الزمن T:
D = C × T / 2 (C هي سرعة الضوء).
نظرًا لأن المسافة E من الخزان الفارغ معروفة ، فإن مستوى المادة L هو:
L = E - D
انتاج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.تعمل معلمات التطبيق على تكييف الأداة تلقائيًا مع بيئة القياس وتتوافق مع خرج 4-20mA.
NYRD704 ميزة تصميم جهاز إرسال مستوى الرادار
1.يتبنى مقياس مستوى الرادار الذكي تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة صدى اكتشاف الصدى الفريدة.قياس الاتصال ، دقة قياس عالية ، قياس أكثر دقة.وفي الوقت نفسه ، الرادار الموجي الموجه مضاد للالتصاق ولا يتأثر بدرجة الحرارة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
2. مجموعة متنوعة من طرق اتصال العملية وأنواع عناصر الكشف تجعل مقياس مستوى رادار الموجة الموجهة من سلسلة 70X مناسبًا لمختلف ظروف العمل والتطبيقات المعقدة.مثل ارتفاع درجة الحرارة والضغط العالي والوسائط الثابتة العازلة المنخفضة.
3. بتبني أسلوب العمل النبضي ، فإن المنتج يصدر طاقة منخفضة للغاية ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة ، وهو غير ضار بجسم الإنسان والبيئة.
المعايير الفنية لجهاز الإرسال بمستوى الرادار NYRD704
| تطبيق نموذجي | السوائل ، خاصة ثابتة العزل الكهربائي ، التحريك والتطبيقات المعقدة الأخرى |
| مادة الهوائي | 304 (اختياري) |
| نطاق القياس | 6 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال |

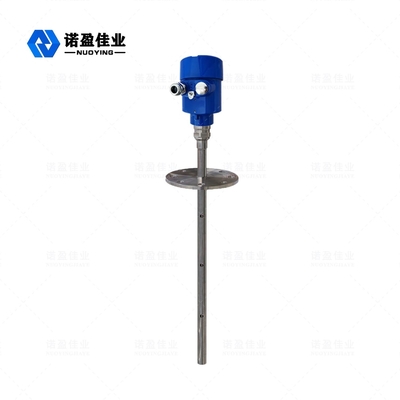

| عملية اتصال | الخيط ، شفة (اختياري) |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
ملاحظة: وفقا للمتطلبات المحددة للمستخدمين يمكن تخصيص منتجات التصميم.
