تفاصيل المنتج:
|
| دقة: | <0.1٪ فس | تكرار: | 100 ميجا هرتز -1.8 جيجا هرتز |
|---|---|---|---|
| نطاق القياس: | -كابل: 0-30 م ؛ قضيب ، محوري: 0-6 م | القرار: | 1 ملم |
| سرعة الاستجابة: | 0.2S (حسب الاستخدام الفعلي) | أخذ العينات: | صدى 55 عينة / ثانية |
| ضغط العملية: | -1 ~ 40 بار | درجة حماية السكن: | IP67 ، IP68 |
| تسليط الضوء: | مستشعر مستوى الرادار الموجه من الفولاذ المقاوم للصدأ,مستشعر مستوى الرادار الموجه IP68,مستشعر مستوى خزان الرادار السائل |
||

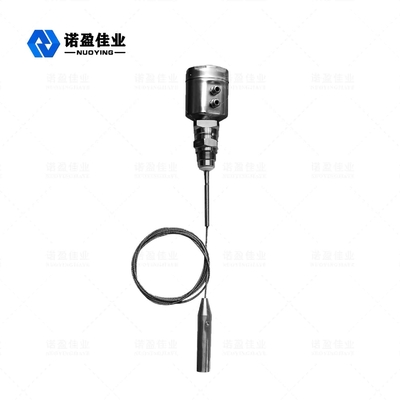

NYRD701 مستشعر مستوى الرادار الموجه من الفولاذ المقاوم للصدأ قياس دقيق جيد
NYRD701 مستشعر مستوى الرادار الموجه من الفولاذ المقاوم للصدأ
المزايا التقنية لمقياس مستوى الرادار الموجّه الموجّه: مقياس مستوى الرادار لقياس مستوى السائل والجسيمات والطين.يمكن قياس أي وسيط به ثابت عازل أكبر من أو يساوي 1.4. لا يتأثر قياس مقياس مستوى الرادار بالتغير المتوسط ، وتغير درجة الحرارة ، والغاز الخامل والبخار ، والغبار ، والرغوة ، إلخ. يمكن أن تصل إلى 6 أمتار دقة مقياس مستوى الرادار هي 1 مم ، والمدى 30 مترًا ، ودرجة حرارة عالية تصل إلى 250 درجة ، وضغط مرتفع 40 كجم ، ومقياس مستوى الرادار مناسب لمنطقة خطر الانفجار. يستخدم بشكل عام لقياس اللزوجة ≤ 500CST وليس من السهل إنتاج وسط لاصق. مقياس مستوى الرادار الموجّه الموجه هو نوع من مقياس المستوى يعتمد على مبدأ TDR.تنتقل النبضات الكهرومغناطيسية لمقياس المستوى بسرعة الضوء على طول الكابل أو المسبار.ينعكس جزء من نبضة مقياس المستوى ليشكل صدى ويعود إلى جهاز إرسال النبض على طول المسار نفسه.التثبيط القوي للبخار والرغوة ، لا يتأثر القياس. تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع وقت انتشار النبضة في تلك الفترة الزمنية ، ويتم حساب ارتفاع مستوى السائل.
NYRD701 مستشعر مستوى الرادار الموجه من الفولاذ المقاوم للصدأالمقياس التقني
| المعلمات | التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م القرار: 1 مم سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) الدقة: <0.1٪ FS |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| التكرار | ± 3 مم |
| أخذ العينات | صدى 55 عينة / ثانية |
| خرج إشارة التيار | 4-20 مللي أمبير |
| عملية اتصال | G1-1 / 2 شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة | الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP67 ، IP68 |
| مستويات الانفجار | EXia II CT6 Ga |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة | مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
