تفاصيل المنتج:
|
| نموذج: | NYRD702 | التكرار: | ± 3 مم |
|---|---|---|---|
| القرار: | 1 ملم | أخذ العينات: | صدى 55 عينة / ثانية |
| خرج إشارة التيار: | 4-20 مللي أمبير | مستويات الانفجار: | EXiaIICT6 Ga |
| الظروف البيئية: | -40 درجة مئوية ~ +80 درجة مئوية | تكرار: | 100 ميجا هرتز -1.8 جيجا هرتز |
| تسليط الضوء: | جهاز إرسال مستوى الرادار من الفولاذ المقاوم للصدأ,جهاز إرسال مستوى الرادار بأربعة أسلاك,جهاز إرسال مستوى السائل للرادار 20mA |
||
الفولاذ المقاوم للصدأ NYRD702 مستوى الرادار الارسال 4-20mA / هارت (سلكان / أربعة أسلاك)

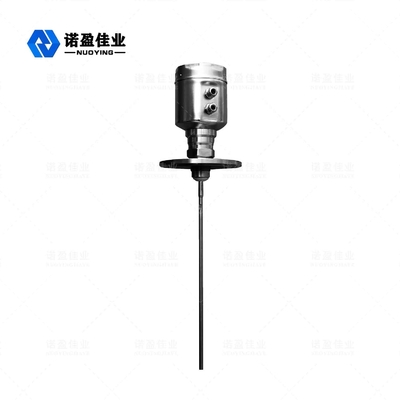

جهاز إرسال مستوى الرادار من الفولاذ المقاوم للصدأ NYRD702
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).الابتعاد عن الصادرات والواردات.تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل الفولاذي أو المسبار بسرعة الضوء.بالنسبة للعلب المعدنية والبلاستيكية ، يجب ألا يلمس العداد الجدار الداخلي للخزان.في حالة وجود خزان معدني ، يجب عدم تثبيت مقياس المستوى في وسط الخزان.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.يوضح الرسم البياني الموجود على اليمين تركيب الرادار على شكل قضيب ، والذي يستخدم بشكل أساسي لقياس مستوى السائل.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.يمكن تثبيت المستشعر في وسط السقف ، إذا كان الجزء السفلي من الحاوية للمخروط يمكن قياسه في قاع الخزان.
الفولاذ المقاوم للصدأ NYRD702 مستوى الرادار المعلمة التقنية المرسل
| المعلمات |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) الدقة: <0.1٪ |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| التكرار | ± 3 مم |
| القرار | 1 ملم |
| أخذ العينات | صدى 55 عينة / ثانية |
| خرج إشارة التيار | 4-20mA / هارت |
| عملية اتصال |
شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP68 |
| مستويات الانفجار | EXiaIICT6 Ga |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
