تفاصيل المنتج:
|
| ضغط العمل: | ≤4.0 ميجا باسكال | قطر دائرة الانبوب: | 25 مم 12000 مم |
|---|---|---|---|
| نطاق: | ± 0.03 م / ث ～ ± 5 م / ث | التكرار: | ± 0.2٪ |
| دقة: | ± 1٪ | الخطية: | ± 1٪ |
| طول السلك: | الطول القياسي 9 م ، الأطول يمكن أن يمتد إلى 274 م | جهاز استشعار درجة الحرارة: | جهاز استشعار درجة الحرارة Pt100 |
| تسليط الضوء: | مقياس التدفق بالموجات فوق الصوتية متعدد النبض,مقياس تدفق السوائل بالموجات فوق الصوتية 4.0MPa,مقياس التدفق بالموجات فوق الصوتية Pt100 |
||

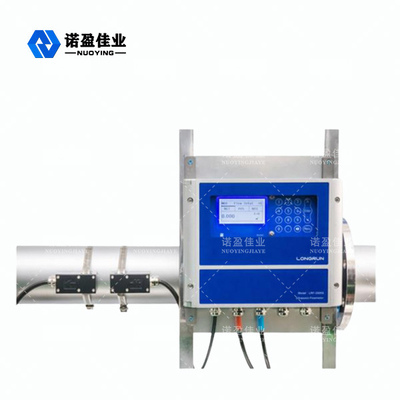

دقة قياس عالية لدائرة الإرسال متعددة النبضات NY-CS مقياس الجريان بالموجات فوق الصوتية

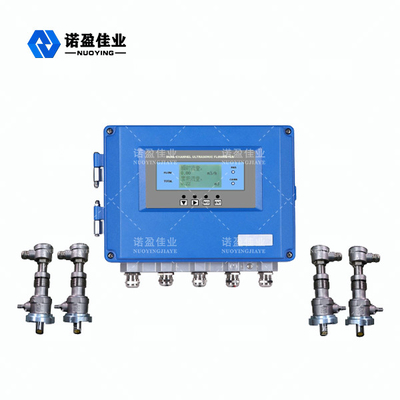

نظرة عامة على منتج مقياس الجريان بالموجات فوق الصوتية NY-CS
يعتمد مقياس الجريان بالموجات فوق الصوتية على الموجات فوق الصوتية في تدفق وقت انتشار السائل في اتجاه مجرى النهر والفرق بين وقت انتشار التيار المعاكس ومعدل تدفق السائل المقاس ، وذلك لمعرفة طريقة معدل التدفق.يتم تطبيق مقياس الجريان بالموجات فوق الصوتية الثابت المكون من قطعة واحدة للقياس طويل المدى عبر الإنترنت للسوائل المختلفة ، والمضيف والمستشعر المثبتان في خط الأنابيب المقاس لقياس تدفق السوائل.تستخدم على نطاق واسع في إمدادات المياه والتدفئة والمعادن والصناعات الكيماوية والطاقة وغيرها من الصناعات.
ميزة تصميم مقياس الجريان بالموجات فوق الصوتية NY-CS
1. مستشعر التثبيت ، سهل التركيب ، لا حاجة لمقاطعة السوائل والإنتاج.
2. موثوقية عالية ، باستخدام الجهد المنخفض ، ودائرة نقل متعددة النبضات ، ودقة قياس عالية ، وتحسين حياة الخدمة والموثوقية بشكل كبير.
3. قدرة قوية على مقاومة التداخل ، باستخدام دائرة إرسال واستقبال تفاضلية مزدوجة التوازن ، تقاوم بفعالية التداخل القوي مثل محولات التردد ، وأبراج التلفزيون ، وخطوط الجهد العالي.
4. مسافة الإخراج طويلة والتواصل سريع.يدعم RS485 شبكات غير محدودة ومتصلة بوحدة GPRS لتحقيق الإرسال اللاسلكي.
5. يمكن أن تمتد إلى عداد الطاقة لقياس استهلاك الطاقة.
المعايير الفنية لمقياس الجريان بالموجات فوق الصوتية NY-CS
| ضغط العمل | ≤4.0 ميجا باسكال |
| قطر دائرة الانبوب | 25 مم 12000 مم |
| نطاق | ± 0.03 م / ث ～ ± 5 م / ث |
| التكرار | ± 0.2٪ |
| الاحكام | ± 1٪ |
| الخطية | ± 1٪ |
| نموذج الإخراج |
مستشعر مشبك خارجي IP68 درجة حرارة العمل -10 درجة مئوية 80 درجة مئوية مستشعر مشبك خارجي IP68 درجة حرارة العمل -10 ℃ ～ 150 ℃ |
| المستشعر |
خرج مرحل OTC ، R485 ، 4-20mA خرج مرحل OTC ، R232 ، 4-20mA خرج مرحل OTC ، R232 ، 4-20mA ، RTD خرج مرحل OTC ، R485 ، 4-20mA ، RTD |
| طول السلك | الطول القياسي 9 م ، الأطول يمكن أن يمتد إلى 274 م |
| جهاز استشعار درجة الحرارة | جهاز استشعار درجة الحرارة Pt100 |
