تفاصيل المنتج:
|
| تطبيق نموذجي: | مسحوق الأسمنت ، الرماد المتطاير ، التبلور | دقة القياس: | 0.05%~0. 0.05٪ ~ 0. 1%FS 1٪ FS |
|---|---|---|---|
| الواجهة الكهربائية: | M20X1.5 ،٪ ~ NPT | خرج الإشارة: | 4 ... 20mA / HART / RS485 / Modbus. |
| درجة مقاومة للانفجار بشكل خطير: | ExialICT6 Ga ، | مزودات الطاقة: | 24VDC |
| ضغط العملية: | -0. 1 ~ 1.0 ميجا باسكال ، | اتصال العملية: | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| تسليط الضوء: | مستشعر مستوى سائل الرادار,جهاز إرسال مستوى السائل الذكي الرادار,جهاز إرسال مستوى سائل الرادار 26G |
||

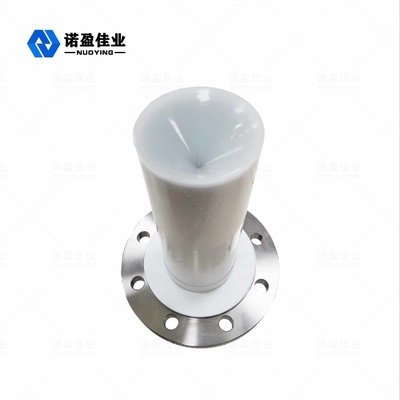

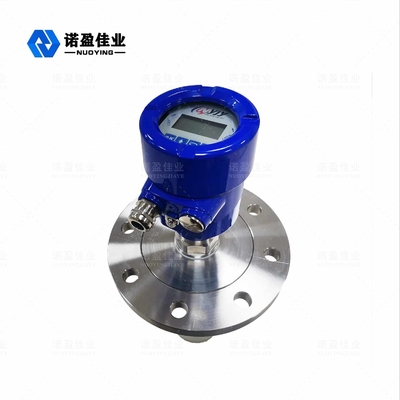

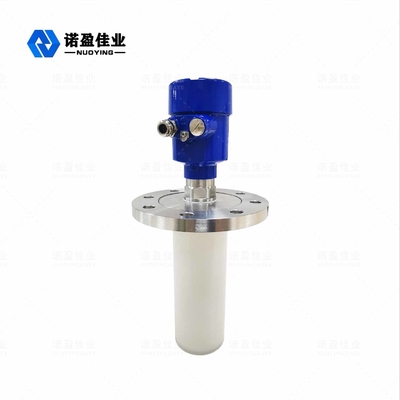

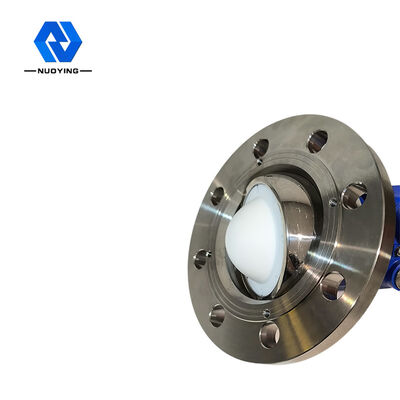

سائل عالي التآكل 26 G جهاز إرسال ذكي بمستوى الرادار NYRD 86
مبدأ العمل لجهاز إرسال مستوى الرادار الذكي عالي التآكل 26 جي عالي التآكل NYRD 86
سلسلة مستشعرات مستوى الرادار (NYRD80X) هي 26 جيجاهرتز مع تقنية ذكية ومضادةمسحوق الأسمنت ، الرماد المتطاير ، وظائف التبلورأجهزة قياس مستوى الرادار ، تقيس أقصى مسافة تصل إلى 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالجات الدقيقة السريعة الجديدة إجراء تحليل إشارة معدل أعلى ومعالجتها ، مما يتيح استخدام المقياس في ظروف القياس المعقدة مثل خزانات التفاعل والحاوية الصلبة.
وفقًا للفرق الزمني بالموجات فوق الصوتية من الإرسال إلى الاستلام والمعروف بتحديد مستوى الصوت ، تتم معالجة إشارات الميكروويف بواسطة المعدات الإلكترونية وتحويلها أخيرًا إلى إشارات كهربائية تتعلق بارتفاع الكائن.
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
ميزات تصميم جهاز إرسال مستوى الرادار الذكي عالي التآكل 26 جي عالي التآكل NYRD 86
◎ قياس المساحة العمياء أضيق ، لأن قياس مواقع الأعمال الصغيرة سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أفضل أداء عمل.
التردد العالي ، هو أفضل خيار لقياس المراجع الصلبة والمنخفضة للعازل الكهربائي.التردد العالي ، هو الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العازل الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
طول موجي أقصر ، انعكاس أكثر تميزًا على الأسطح الصلبة المائلة.
المعلمات التقنية لجهاز إرسال مستوى الرادار الذكي عالي التآكل 26 جي عالي التآكل NYRD 86
| تطبيق نموذجي | سوائل مختلفة وخاصة التآكل القوي |
|
موديل المنتج |
NYRD86 |
|
شكل الهوائي
|
عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة
|
| مادة الهوائي | PTFE ، 304316 ، PP ، PFA |
| نطاق القياس | 10 م ، 20 م ، 30 م ، 35 م ، 40 م ، 80 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| جهد مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ + 150 درجة مئوية ، -40 ~ + 260 درجة مئوية ، -40 ~ + 1200 درجة مئوية |
| ضغط العملية |
-0.1 ~ 0.3 ميجا باسكال ، -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، |
| ربط الإجراء | خيط لولبي ، قوس ، شفة ، مشابك (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
