تفاصيل المنتج:
|
| الواجهة الكهربائية: | M20X1.5 ،٪ ~ NPT | ضغط العملية: | -0. 1 ~ 4. 0 ميجا باسكال |
|---|---|---|---|
| تطبيق نموذجي: | سائل مقاوم للحرارة ومقاوم للضغط وقليل التآكل | نطاق اللحوم: | 30 م |
| درجة مقاومة للانفجار بشكل خطير: | ExialICT6 Ga | شكل الهوائي: | نوع الشريط ، نوع قطرة الماء ، نوع اللوحة ، نوع البوق ، نوع السطح ، نوع العدسة |
| اتصال العملية: | قوس ، شفة (اختياري) | درجة حرارة العملية: | -40 ~ 250 درجة مئوية |
| تسليط الضوء: | مقياس مستوى الرادار الذكي 26G,مقياس مستوى الرادار لاختبار الغذاء 10 م,اختبار مستوى الرادار للمواد الكيميائية المسببة للتآكل |
||

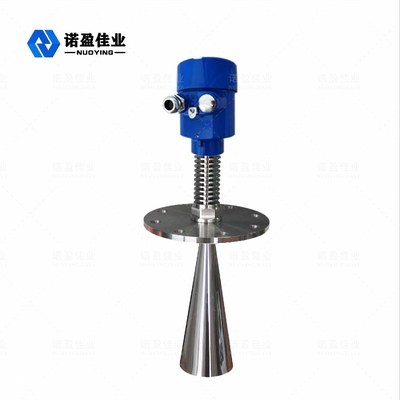

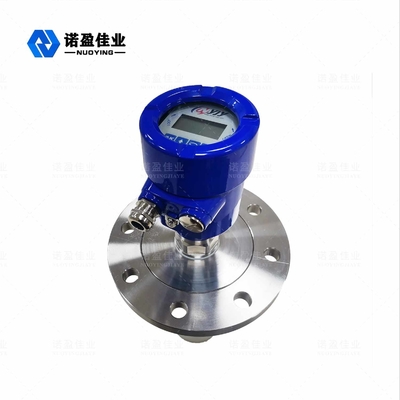

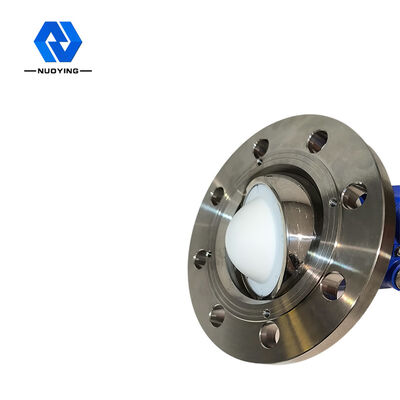

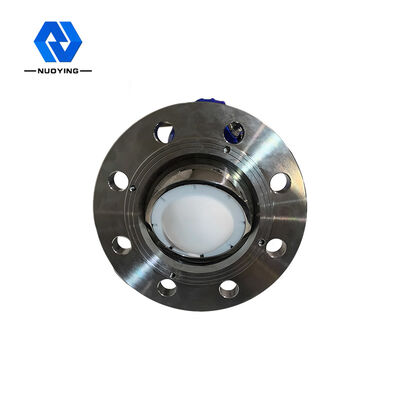

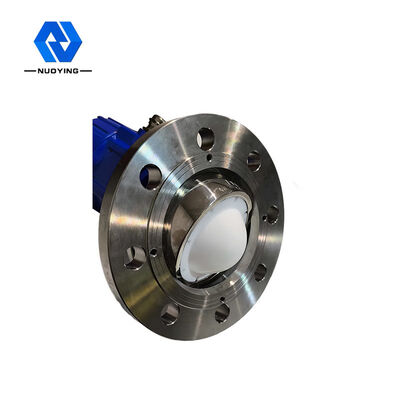

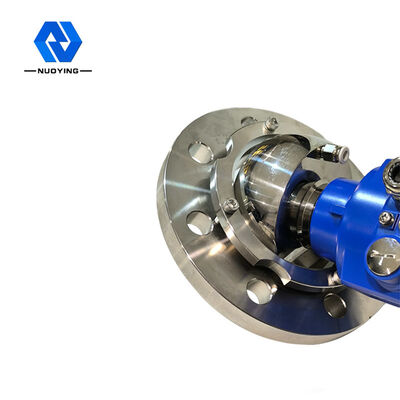

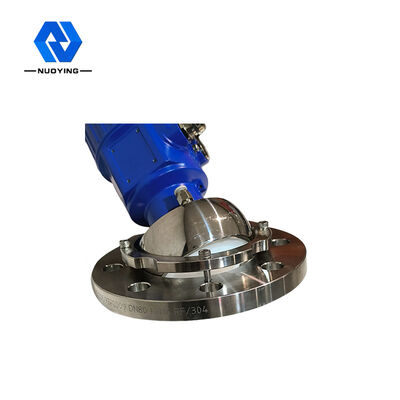

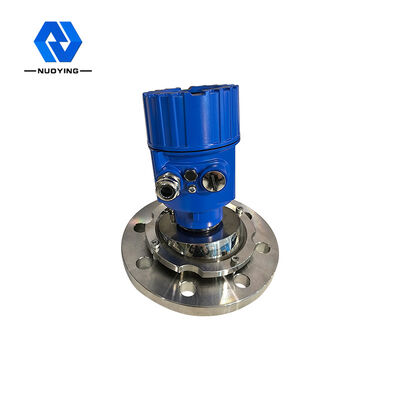

NYRD 806 26G مقياس مستوى الرادار الذكي لمقاومة درجة الحرارة / الضغط والسائل المسبب للتآكل قليلاً
مبدأ العمل لمقياس مستوى الرادار الذكي NYRD 806 26G لمقاومة درجة الحرارة / الضغط والسائل المسبب للتآكل قليلاً
مستشعرات سلسلة مقياس مستوى الرادار (NYRD80X) هي أدوات قياس مستوى الرادار عالي التردد 26 جيجا هرتز ، والتي تقيس أقصى مسافة تصل إلى 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالجات الدقيقة السريعة الجديدة إجراء تحليل إشارة معدل أعلى ومعالجتها ، مما يتيح استخدام المقياس في ظروف القياس المعقدة مثل خزانات التفاعل والحاوية الصلبة.
وفقًا للفرق الزمني بالموجات فوق الصوتية من الإطلاق إلى الاستلام والمعروف بتحديد مستوى الصوت ، تتم معالجة إشارات الميكروويف بواسطة الأجهزة الإلكترونية وتحويلها أخيرًا إلى إشارات كهربائية متعلقة بمستوى الكائن
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
ميزات تصميم مقياس مستوى الرادار الذكي NYRD 806 26G لمقاومة درجة الحرارة / الضغط والسائل المسبب للتآكل قليلاً
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المعايير الفنية من NYRD 806 26G مقياس مستوى الرادار الذكي لمقاومة درجة الحرارة / الضغط والسائل المسبب للتآكل قليلاً
| تطبيق نموذجي | سائل مقاوم للحرارة ومقاوم للضغط وقليل التآكل |
|
موديل المنتج
|
NYRD806 |
| شكل الهوائي | عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة |
| مادة الهوائي | 316 |
| نطاق القياس | 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| جهد مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) |
| خرج إشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 250 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال ، |
| ربط الإجراء | قوس ، شفة (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP67 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
