تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل في تآكل قوي ، ثابت عازل منخفض | الواجهة الكهربائية: | M20 × 1.5 |
|---|---|---|---|
| موديل المنتج: | NYRD 701 | شكل الهوائي: | نوع الكابل ، نوع القضيب |
| مادة الهوائي: | PTFE ، 304 | أخذ العينات بالصدى: | 55 مرة / ثانية |
| قياس دقة قياس المدى: | 30 م / 0.05٪ ~ 0.1٪ ف | مزود الطاقة: | 220 فولت تيار متردد |
| تسليط الضوء: | مقياس مستوى الرادار الموجّه 30 مترًا,جهاز إرسال الرادار الموجي الموجه القابل للتلامس,جهاز إرسال مستوى الرادار السائل القوي للتآكل |
||

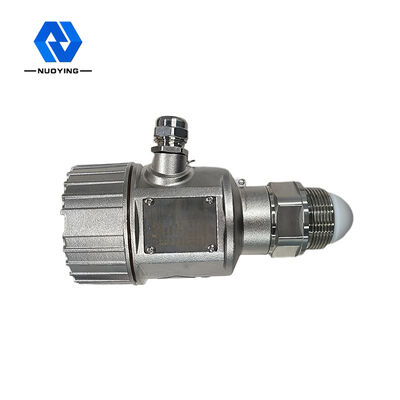

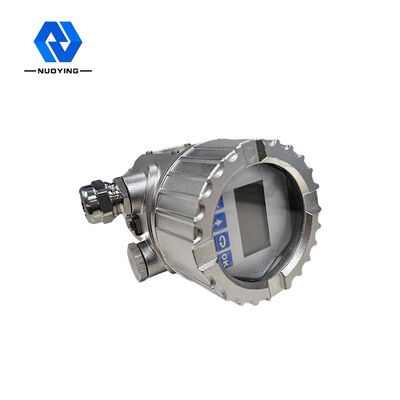

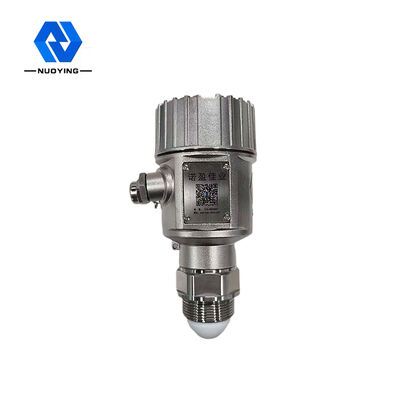

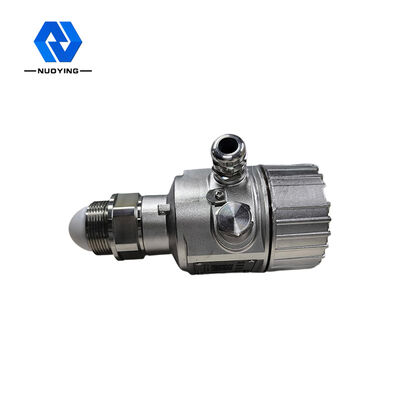

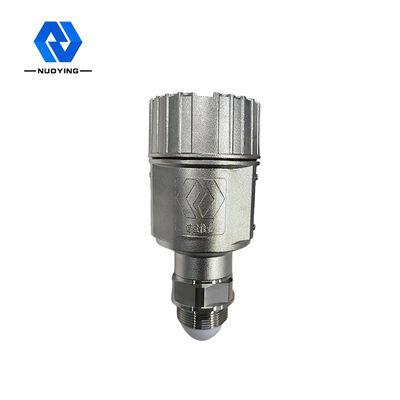

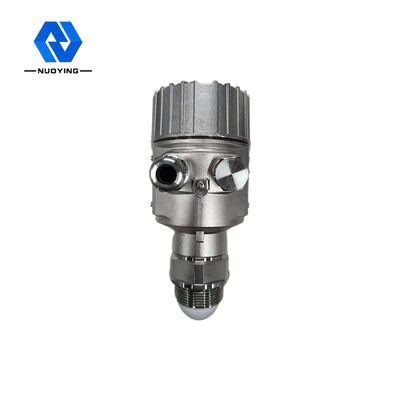

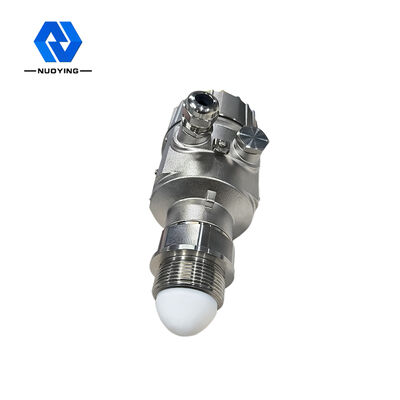

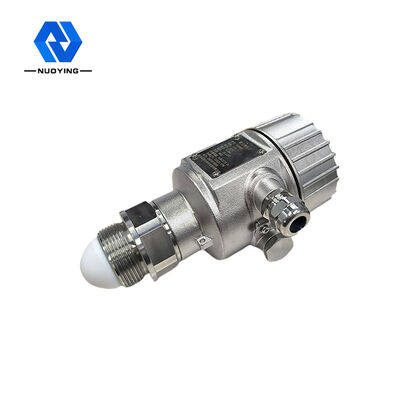

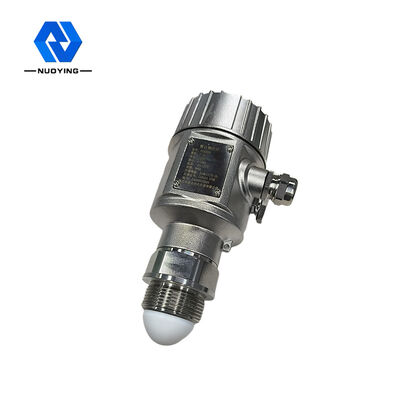

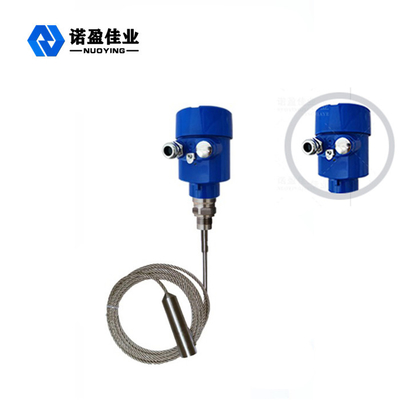

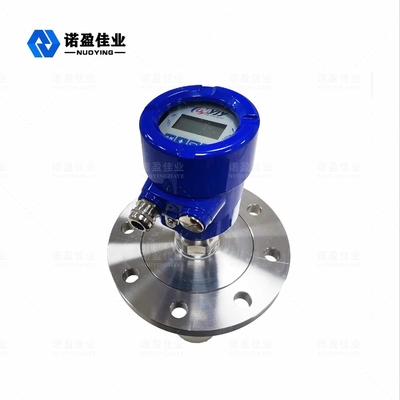

مقياس مستوى الرادار الموجي القابل للتلامس 30 مترًا من أجل سائل تآكل قوي NYRD 701
مبدأ العملمقياس مستوى الرادار الموجي القابل للتلامس 30 مترًا من أجل سائل تآكل قوي NYRD 701
تنتشر نبضة الميكروويف عالية التردد المنبعثة من رادار الموجة الموجهة على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسيط المقاس.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
أناعملية nput
رادار الموجة الموجهة هو أداة قياس تقوم على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الكائن بواسطة المكونات الإلكترونية.يصدر المسبار نبضًا عالي التردد وينتشر على طول مسبار الكابل أو القضيب.
اعملية utput
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
ميزات التصميممنمقياس مستوى الرادار الموجي القابل للتلامس 30 مترًا من أجل سائل تآكل قوي NYRD 701
◎ يعتمد مقياس مستوى جسم الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، ودقة القياس العالية ، والقياس الأكثر دقة.في الوقت نفسه ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70X مناسب لمختلف ظروف العمل والتطبيقات المعقدة بسبب أوضاع اتصال العملية المختلفة وأنواع وحدات الكشف.مثل: ارتفاع درجة الحرارة والضغط العالي ومتوسط ثابت عازل منخفض.
◎ وضع عمل النبض ، طاقة انبعاث منخفضة ، يمكن تركيبه في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية ، ولا يسبب ضررًا لجسم الإنسان والبيئة.
المقياس التقني منمقياس مستوى الرادار الموجي القابل للتلامس 30 مترًا من أجل سائل تآكل قوي NYRD 701
| تطبيق نموذجي | سائل (تآكل قوي ، ثابت عازل منخفض ، التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم ومناسبات معقدة أخرى) |
| الغبار (الرماد المتطاير ومسحوق الحجر الجيري ومسحوق الأسمنت والخرسانة والوسائط الأخرى) | |
| صلب (جزيئات صغيرة ، حبوب ، حصى ، رمل ووسائط أخرى) | |
| موديل المنتج | NYRD701، NYRD702، NYRD703، NYRD704، NYRD705 |
| شكل الهوائي | نوع الكابل ، نوع القضيب ، نوع الكابل المزدوج ، نوع قضيب مزدوج ، نوع أنبوب توجيه الموجة |
| مادة الهوائي | PTFE ، 304 ، 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م ، 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية ، -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 ، IP 68 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
