تفاصيل المنتج:
|
| أخذ العينات بالصدى: | 55 مرة / ثانية | نطاق القياس: | 5 م |
|---|---|---|---|
| دقة القياس: | 0.05٪ ~ 0.1٪ F.S | مزود الطاقة: | التيار الكهربائي 220VAC |
| الواجهة الكهربائية: | M20 × 1.5 ، ½ "NPT | درجة الحماية: | IP 67 |
| شكل الهوائي: | نوع قضيب | تطبيق نموذجي: | ضغط عالي ، ملف تسخين مدمج |
| تسليط الضوء: | جهاز إرسال مستوى الموجة الموجهة الحكيم بطول 6 أمتار,جهاز إرسال مستوى نوع Gwr ذو الضغط العالي,جهاز إرسال مستوى الرادار المقاوم للتآكل |
||

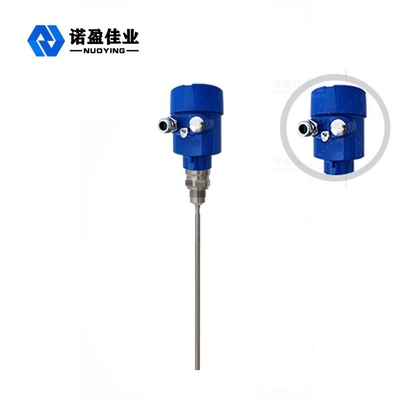

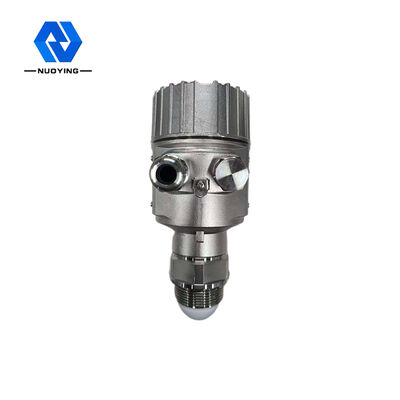

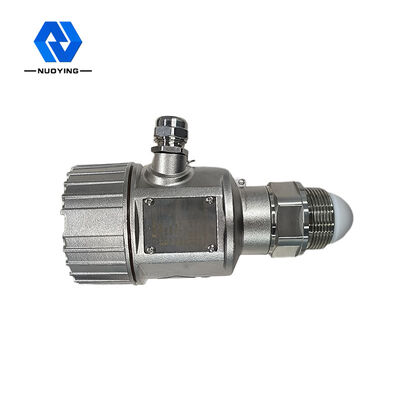

جهاز إرسال مستوى الرادار الموجي الموجه بالصدى الفريد بطول 5 أمتار ، جهاز إرسال الضغط العالي NYRD 702
مبدأ عمل جهاز إرسال مستوى الرادار الموجّه بالصدى الموجّه الفريد بطول 5 أمتار ، الضغط العالي NYRD 702
النبضات المضادة للتآكل والميكروويف المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
أنامعالجة nput
معدات الرادار الموجة الموجهة هي أداة قياس تركز على مبدأ السفر عبر الزمن.تعمل موجة معدات الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الغرض بواسطة المكونات الإلكترونية.ينبعث المسبار نبضًا عالي التردد وسوائل وينتشر على طول مسبار الكابل أو القضيب.
امعالجة المخرجات
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
ميزات التصميم من5 أمتار صدى فريد اكتشفy جهاز إرسال مستوى الرادار الموجّه عالي الضغط NYRD 702
◎ مقياس مستوى جسم الرادار الموجّه الموجه مناسب لتقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، قياس الاتصال ، القياس عالي الدقة ، القياس الأكثر دقة.في الوقت نفسه ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعددة العمليات وأنواع وحدات الكشف.مثل: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ وضع العمل النبضي ، طاقة انبعاثات منخفضة ، يمكن وضعها في مجموعة متنوعة من الحاويات غير المعدنية المسببة للتآكل ، ولا تسبب ضررًا لجسم الإنسان والبيئة.
المقياس التقنيمنجهاز إرسال مستوى الرادار الموجي الموجه بالصدى الفريد بطول 5 أمتار ، جهاز إرسال الضغط العالي NYRD 702
| تطبيق نموذجي | ملف تسخين سائل مدمج ، سلم ، لوح عائم |
| مسحوق الحجر الجيري الغبار ، مسحوق الاسمنت | |
| جزيئات صغيرة صلبة ، حبوب ، حصى ، رمل | |
| موديل المنتج | NYRD702 |
| شكل الهوائي | نوع أنبوب دليل الموجة |
| مادة الهوائي | 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 5 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 250 درجة مئوية |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| عملية الاتصال | شفة |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية |
IP 65 ، IP 67 |
| درجة مقاومة للانفجار |
ExdIICT6 جيجا بايت |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
