تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل في بيئة درجات حرارة عالية وضغط مرتفع | مادة الهوائي: | 304 |
|---|---|---|---|
| نطاق القياس: | 15 م | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| عملية اتصال: | شفة | درجة الحماية: | IP 68 |
| درجة مقاومة للانفجار: | ExiaIICT6Ga | تكرار: | 500 ميجا هرتز -1.8 جيجا هرتز |
| تسليط الضوء: | جهاز إرسال بمستوى الرادار الموجه,مترجم عالي المستوى,جهاز إرسال على مستوى الرادار الموجي بطول 6 أمتار |
||

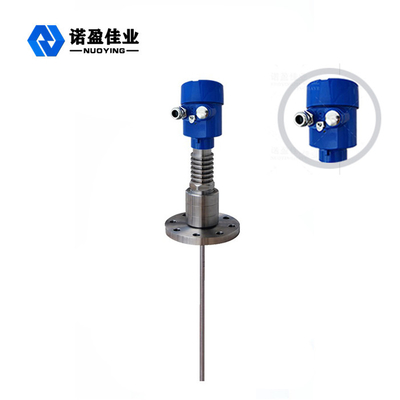

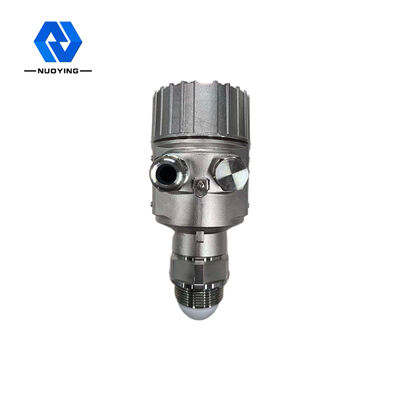

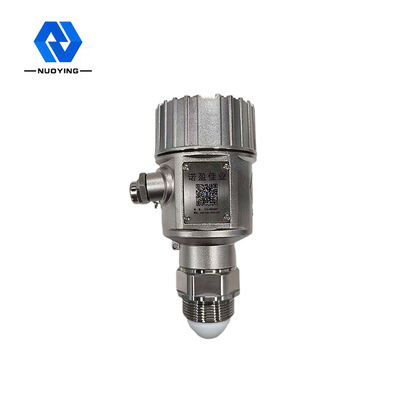

NYRD 705 جهاز إرسال مستوى الرادار الموجّه للسائل في درجات الحرارة المرتفعة وبيئة الضغط العالي
مبدأ العمل لجهاز إرسال مستوى الرادار الموجّه NYRD 705 للسائل في درجات الحرارة العالية وبيئة الضغط العالي
تنتشر نبضات الميكروويف القوية والمضادة للتآكل المنبعثة من رادار الموجات الليزرية الموجهة على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسائط المختبرة.وفقًا للتغيير المفاجئ في ثابت العزل ، فإنه يتسبب في الانعكاس ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة المواد المقاسة.
معالجة المدخلات
معدات الرادار الموجة الموجهة هي أداة قياس تركز على مبدأ السفر عبر الزمن.تعمل موجة أداة الرادار بسرعة الضوء ، ويمكن تحويل وقت المتابعة إلى إشارة مستوى الغرض عن طريق الأجهزة والمكونات الإلكترونية.يصدر المسبار نبضًا عالي التردد وصلبًا وينتشر على طول مسبار الكابل أو القضيب.
معالجة الإخراج
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، ومعلمات التطبيق ، والتي ستقوم تلقائيًا بتكييف العداد مع ظروف القياس ، المقابلة لإخراج 4-20mA.
ميزات تصميم جهاز إرسال مستوى الرادار الموجّه NYRD 705 للسائل في بيئة درجة الحرارة المرتفعة والضغط العالي
◎ مقياس مستوى جسم الرادار الموجّه الموجه مناسب لتقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، قياس الاتصال ، القياس عالي الدقة ، القياس الأكثر دقة.لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعددة العمليات وأنواع وحدات الكشف.مثل: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ وضع العمل النبضي ، طاقة انبعاثات منخفضة ، يمكن وضعها في مجموعة متنوعة من الحاويات غير المعدنية المسببة للتآكل ، ولا تسبب ضررًا لجسم الإنسان والبيئة.
المعلمة الفنية لجهاز إرسال مستوى الرادار الموجّه NYRD 705 للسائل في بيئة الضغط العالي بدرجة الحرارة العالية
| تطبيق نموذجي | سائل ، ثابت عازل منخفض ، ملف تسخين مدمج ، سلم ، لوح عائم |
| الغبار (الرماد المتطاير والخرسانة والوسائط الأخرى) | |
| صلبة (جزيئات صغيرة ، حبوب ، حصى ، رمل | |
| موديل المنتج | NYRD705 |
| شكل الهوائي | نوع قضيب ، نوع كابل مزدوج ، نوع قضيب مزدوج |
| مادة الهوائي | 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 15 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -200 ~ +400 درجة مئوية |
| ضغط العملية | -0.1 ~ 40 ميجا باسكال |
| عملية اتصال | شفة |
| الواجهة الكهربائية | ½ "معاهدة عدم الانتشار |
| درجة الحماية | IP 68 |
| درجة مقاومة للانفجار | ExiaIICT6Ga |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
