تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ، مسحوق صلب | موديل المنتج: | NYRD701 |
|---|---|---|---|
| أخذ العينات بالصدى: | 55 مرة / ثانية | درجة حرارة العملية: | -40 ~ + 130 درجة مئوية |
| الواجهة الكهربائية: | M20 × 1.5 ، ½ "NPT | ضغط العملية: | （-0.1 ~ 4） ميجا باسكال |
| درجة مقاومة للانفجار: | ExiaIICT6Ga | شكل الهوائي: | كابل واحد ، قضيب واحد |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الموجّه بالمعالجات الدقيقة,مستشعر مستوى الرادار الموجه بالمسحوق الصلب,مستشعر مستوى السائل بالرادار 4MPa |
||

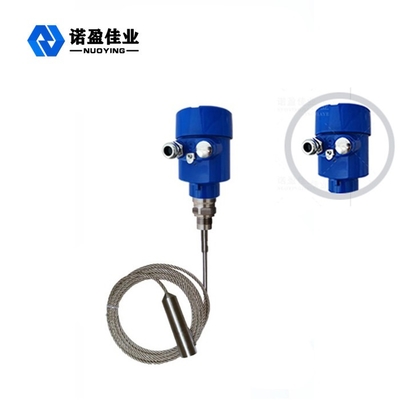

المعالجات الدقيقة المتقدمة الموجهة لقياس مستوى الرادار للتطبيقات المعقدة
مبدأ العمل لمقياس مستوى الرادار الموجّه للمعالجات الدقيقة المتقدمة للتطبيقات المعقدة
النبضات المضادة للتآكل والميكروويف المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
معالجة المدخلات
أداة رادار الموجة الموجهة وهي عبارة عن معادلة قياس تهدف إلى العلاقة بين السفر عبر الزمن.ال701رهيد & شفة مقاومة التآكلتعمل موجة الرادار الموجهة بسرعة الضوء ، ويمكن تحويل وقت الحركة إلى إشارة مستوى الغرض بواسطة المكونات الإلكترونية.ينبعث المسبار الحكيم fuctional نبضًا عالي التردد وينتشر على طول مسبار الكابل أو مسبار القضيب.
معالجة الإخراج
عن طريق إدخال موضع فارغ مثل ارتفاع الخزان E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، ستقوم معلمات التطبيق تلقائيًا بضبط العداد لبيئة القياس ، بما يتوافق مع إخراج 4-20mA.
ميزات التصميم لمقياس مستوى الرادار الموجّه للمعالجات الدقيقة المتقدمة للتطبيقات المعقدة
◎ يحاول مقياس مستوى جسم الرادار الموجي الموجه استخدام تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، والقياس عالي الدقة ، والقياس الأكثر دقة.إلى جانب ذلك ، فإن الرادار الموجي الموجه لا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعددة العمليات وأنواع وحدات الكشف.على سبيل المثال: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ يمكن تركيب معتدل العمل النبضي ، وطاقة الانبعاث المنخفضة ، في مجموعة كبيرة ومتنوعة من الحاويات غير المعدنية المسببة للتآكل والفولاذ غير القابل للصدأ الذي لا يسبب أي خشونة لجسم الإنسان والمناطق المحيطة به.
المعلمة الفنية لمقياس مستوى الرادار الموجّه للمعالجات الدقيقة المتقدمة للتطبيقات المعقدة
| تطبيق نموذجي | سائل (التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم) |
| الغبار (الرماد المتطاير ، مسحوق الحجر الجيري) | |
| صلب (جزيئات صغيرة ، حبوب ، حصى ، رمل) | |
| موديل المنتج | NYRD701 |
| شكل الهوائي | نوع الكابل ، نوع القضيب ، نوع الكابل المزدوج ، نوع قضيب مزدوج ، نوع أنبوب توجيه الموجة |
| مادة الهوائي | 304 ، 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م ، 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية ، -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 ، IP 68 |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
