تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ، مسحوق صلب | نطاق القياس: | 5 م |
|---|---|---|---|
| تكرار: | 500 ميجا هرتز -1.8 جيجا هرتز | شكل الهوائي: | نوع قضيب |
| دقة القياس: | ± 10 ملم | درجة حرارة العملية: | -40 ~ 250 درجة مئوية |
| مادة شل: | الألمنيوم والبلاستيك | ضغط العملية: | （-0.1 ~ 4.0） ميجا باسكال |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الموجه المقاوم للالتصاق,جهاز إرسال مستوى الموجة الموجهة 5 أمتار,جهاز إرسال مستوى الرادار من النوع رود |
||

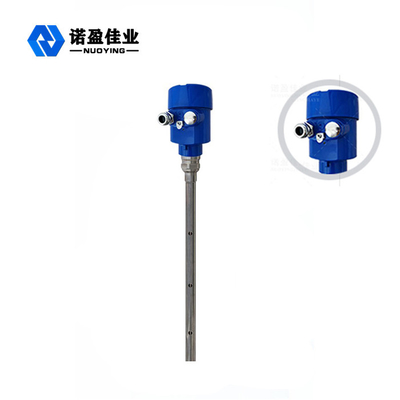

مقاومة للالتصاق مقياس مستوى الرادار الموجي الموجه بدقة قياس عالية
مبدأ العمل لمقياس مستوى الرادار الموجي المقاوم للالتصاق بدقة قياس عالية
النبضات المضادة للتآكل والميكروويف المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
ميزات تصميم مقياس مستوى الرادار الموجي المقاوم للالتصاق بدقة قياس عالية
◎ يحاول مقياس مستوى جسم الرادار الموجي الموجه استخدام تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، والقياس المتواصل ، والقياس عالي الدقة ، والقياس الأكثر تركيزًا.إلى جانب ذلك ، لا يتأثر رادار الموجة الموجهة ببيئة التطبيق الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل المعقدة المتنوعة وتطبيقات الانحراف بسبب أوضاع اتصال العمليات المتعددة وأنواع وحدات الكشف.على سبيل المثال: متوسط ثابت عازل عالي الحرارة وضغط عالي ومنخفض.
◎ يمكن تركيب معتدل العمل النبضي ، وطاقة الانبعاث المنخفضة ، في مجموعة كبيرة ومتنوعة من الحاويات غير المعدنية المسببة للتآكل والفولاذ غير القابل للصدأ الذي لا يسبب أي خشونة لجسم الإنسان والمناطق المحيطة به.
المعلمة الفنية لمقياس مستوى الرادار الموجي المقاوم للالتصاق بدقة قياس عالية
| تطبيق نموذجي | سائل |
| صلب (مسحوق) | |
| موديل المنتج | NYRD702 |
| شكل الهوائي | نوع قضيب |
| مادة الهوائي | 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 5 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ +250 درجة مئوية |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | الخيط ، شفة (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 68 |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
