تفاصيل المنتج:
|
| تطبيق نموذجي: | الرماد المتطاير | نطاق القياس: | 30 م |
|---|---|---|---|
| دقة القياس: | 0.05٪ ~ 0.1٪ F.S | درجة الحماية: | IP 65 |
| درجة مقاومة للانفجار: | ExiaIICT6Ga | مادة الهوائي: | PTFE 304、316 |
| أخذ عينات الصدى: | 55 مرة / ثانية | مزود الطاقة: | 24VDC (خطان ، أربعة خطوط ،） 220VAC |
| تسليط الضوء: | مقياس مستوى الرادار الموجّه بالموجات الدقيقة,جهاز إرسال مستوى الرادار الموجّه بالصدى,جهاز إرسال مستوى رادار الرماد المتطاير |
||

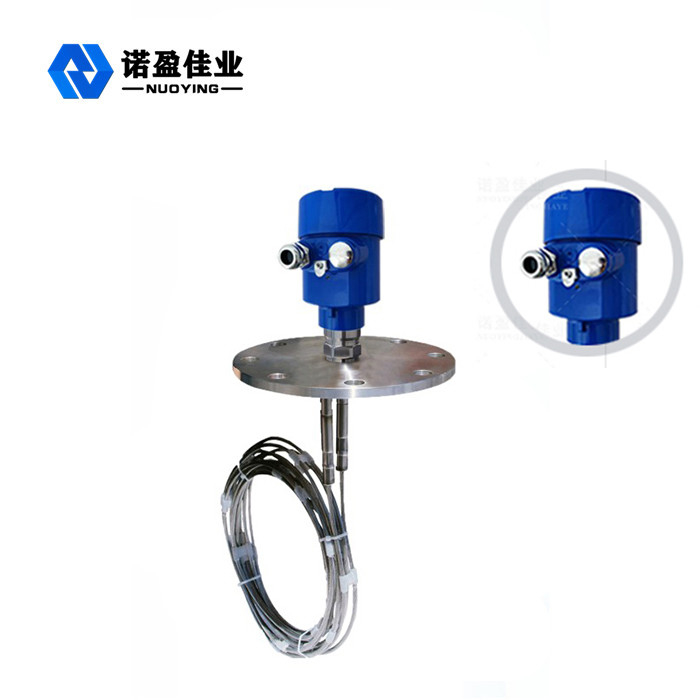

تقنية معالجة الميكروويف المتقدمة الموجهة بجهاز قياس مستوى الرادار الموجي لاكتشاف الصدى الفريد
مبدأ العمل في تقنية معالجة الميكروويف المتقدمة الموجهة بجهاز قياس مستوى الرادار الموجي لاكتشاف الصدى الفريد
النبضات المضادة للتآكل والميكروويف المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف ، وتواجه الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة والنابضة مع مسافة الوسيط المقاس.
معالجة المدخلات
أداة قياس الموجة الموجهة هي أداة قياس تعتمد على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن أن يجعلك وقت التشغيل من العمل البسيط والمعالجة المضادة الكاملة لموقع العمل.
معالجة الإخراج
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
ميزات تصميم تقنية معالجة الميكروويف المتقدمة الموجهة بجهاز قياس مستوى الرادار الموجه لاكتشاف الصدى الفريد
◎ يعتمد مقياس مستوى جسم الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتكنولوجيا معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، ودقة القياس العالية ، والقياس الأكثر دقة.في الوقت نفسه ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة حرارة الوسائط والالتصاق.
◎ مقياس مستوى هدف رادار الموجة الموجهة من 70 نوعًا أو سلسلة مناسب للتكامل متعدد الاستخداماتمحيط العمل والتطبيقات بسبب أوضاع اتصال مرحلة ما قبل المعالجة ونماذج وحدة الكشف.مثل: وسائط عالية الضغط ، عالية الضغط ومنخفضة العزل الكهربائي.
◎ وضع عمل النبض ، طاقة منخفضة الانبعاث ، يمكن تركيبها في مجموعة متنوعة من الحاويات غير المعدنية المسببة للتآكل ، ليست سيئة لجسم الإنسان وموقع العمل.
المعلمة الفنية لتقنية معالجة الميكروويف المتقدمة الموجهة بجهاز قياس مستوى الرادار الموجي لاكتشاف الصدى الفريد
| تطبيق نموذجي | سائل (تآكل قوي |
| الرماد المتطاير | |
|
طفيف |
|
| موديل المنتج | NYRD703 |
| شكل الهوائي | نوع أنبوب دليل الموجة |
| مادة الهوائي | 304 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 220 فولت تيار متردد |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ +250 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | شفة |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 |
| درجة مقاومة للانفجار | ExiaIICT6Ga |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدم المحددة
