تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ثابت عازل منخفض | درجة مقاومة للانفجار: | Exia II CT6 Ga ， Exd II CT6 Gb |
|---|---|---|---|
| نطاق القياس: | 6 م | شكل الهوائي: | نوع الأنبوب |
| دقة القياس: | 0.05٪ ~ 0.1٪ فس | درجة حرارة العملية: | -40 ~ + 250 درجة |
| ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال | خرج الإشارة: | 4 ... 20mA / هارت |
| تسليط الضوء: | مفتاح مستوى الرادار الثابت للعازل الكهربائي المنخفض,جهاز إرسال الرادار الموجي الموجه بالضغط العالي,مقياس مستوى الرادار ذو درجة الحرارة العالية 20mA |
||

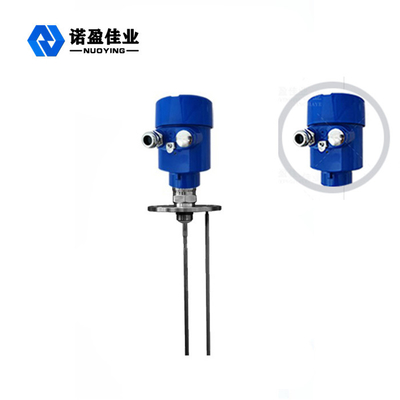

ارتفاع درجة الحرارة ارتفاع ضغط موجّه موجّه رادار مقياس مستوى منخفض عازل ثابت وسائل الإعلام
مبدأ العملارتفاع درجة الحرارة ارتفاع ضغط موجّه موجّه رادار مقياس مستوى منخفض عازل ثابت وسائل الإعلام
نبضات الموجات الدقيقة عالية التردد المنبعثة من رادار الموجة التوجيهية تنتقل على طول مجموعة الكشف (كبل فولاذي أو قضيب فولاذي).عندما يتم مواجهة الوسيط المقاس ، يتغير ثابت العزل ، مما يتسبب في الانعكاس ، وينعكس جزء من طاقة النبض مرة أخرى.الفاصل الزمني بين النبضة المنبعثة والنبضة المنعكسة يتناسب طرديًا مع مسافة الوسيط المقاس.
ميزات تصميم ارتفاع درجة الحرارة ارتفاع ضغط موجّه موجّه رادار مقياس مستوى منخفض عازل ثابت وسائل الإعلام
◎ يستخدم مقياس مستوى الرادار الذكي تقنية معالجة الميكروويف المتقدمة وتكنولوجيا معالجة صدى اكتشاف الصدى الفريدة.إنه في قياس التلامس ، بدقة قياس عالية وقياس أكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق ؛
◎ مختلف أوضاع اتصال العملية وأنواع مكونات الكشف تجعل مقياس مستوى الرادار الموجي الموجّه من سلسلة 70X مناسبًا لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسائط ثابتة عازلة منخفضة ؛
◎ تم اعتماد وضع العمل النبضي ، المنتج لديه طاقة انبعاث منخفضة للغاية ، ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة ، غير ضارة بجسم الإنسان والبيئة.
المواصفات الفنية لـارتفاع درجة الحرارة ارتفاع ضغط موجّه موجّه رادار مقياس مستوى منخفض عازل ثابت وسائل الإعلام
| تطبيق نموذجي | سائل |
| سائل ثابت عازل منخفض | |
| موديل المنتج | NYRD704 |
| شكل الهوائي | نوع الأنبوب |
|
مادة الهوائي |
PTFE، 304316 |
|
أخذ عينات الصدى |
55 مرة / ثانية |
| نطاق القياس | 6 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
| خرج إشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 250 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال ، |
| عملية اتصال | سن اللولب ، شفة (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدم المحددة
