تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نماذج المنتج: | نيويورك |
|---|---|---|---|
| استمارة التثبيت: | شنت الجانب ، أعلى شنت | مادة الجسم: | 304、316 |
| نطاق القياس: | 0 ~ 6 م | دقة القياس: | ± 3 مم 、 ± 5 مم 、 ± 10 مم 、 ± 20 مم اختياري） |
| كثافة متوسطة: | ≥0.425 جم / سم 3 | فرق الكثافة: | ≥ 0.1 جم / سم 3 |
| تسليط الضوء: | مقياس مستوى رفرف مغناطيسي مثبت على الجانب,مقياس مستوى رفرف مغناطيسي سائل 6 أمتار,جهاز إرسال المستوى المغناطيسي الصلب |
||

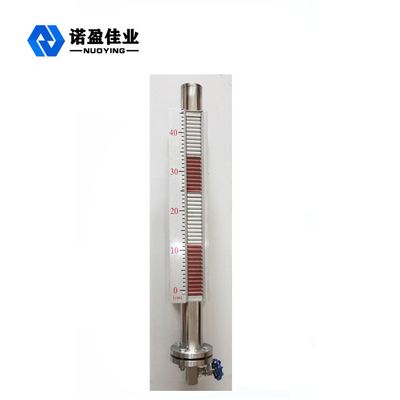

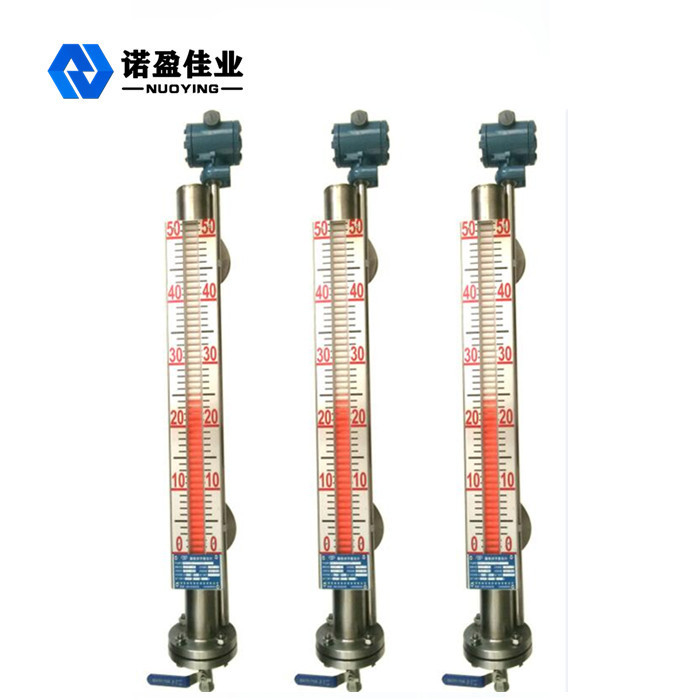

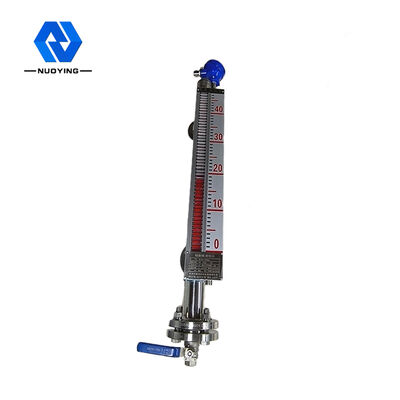

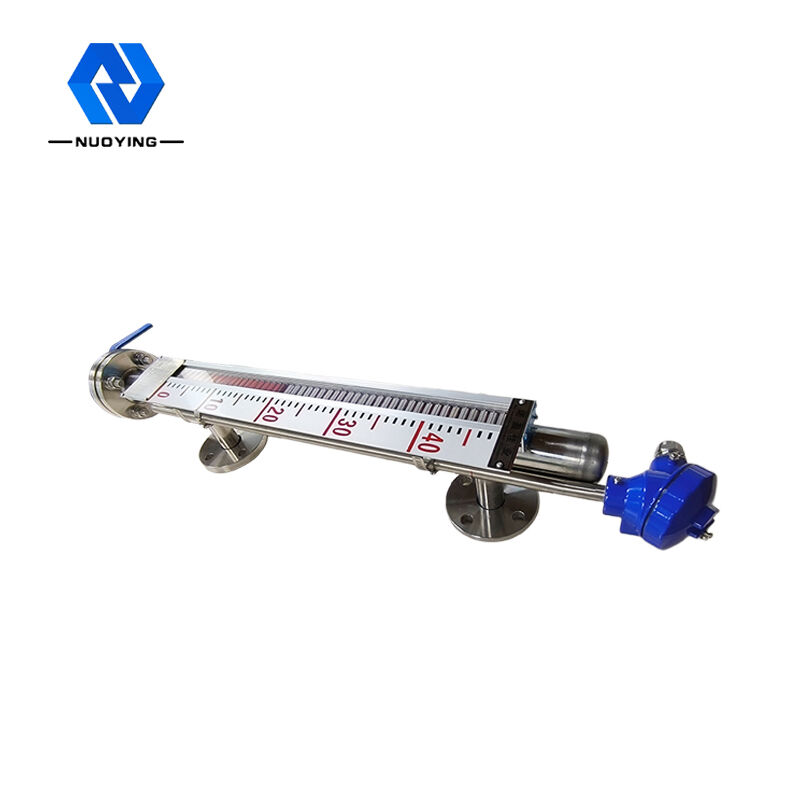

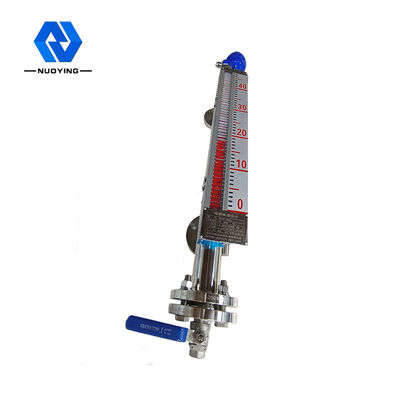

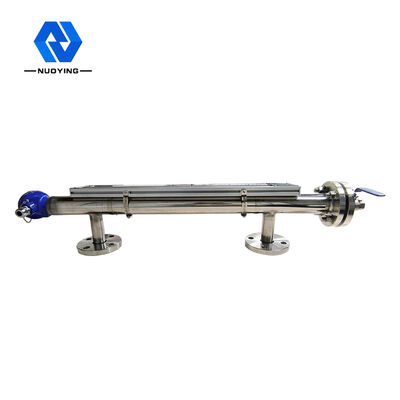

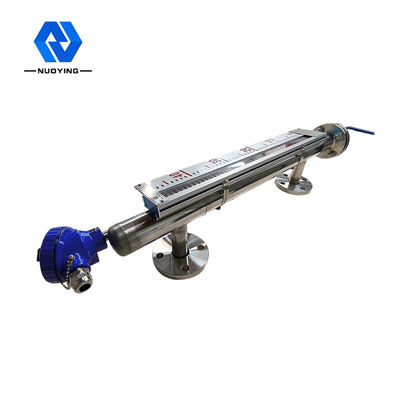

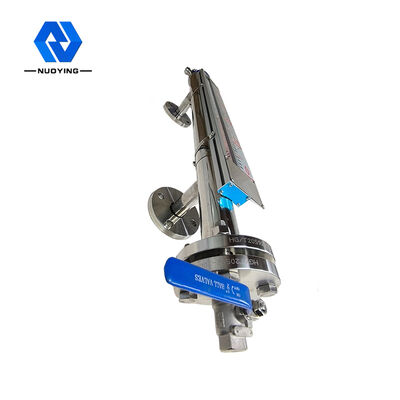

أشكال تركيب متعددة قياس مستوى رفرف مغناطيسي عملية مستقرة
مبدأ العمل لمقياس مستوى الرفرف المغناطيسي
يحتوي كل مقياس مستوى سائل ذو رفرف مغناطيسي على تجويف (يسمى أنبوب القياس أو الأنبوب الرئيسي) لاستيعاب الكرة العائمة.يشكل التجويف موصلًا مع الحاوية من خلال شفة أو طرق توصيل مناسبة أخرى.وفقًا لمبدأ جهاز الاتصال ، يتغير مستوى السائل في الحاوية لأعلى ولأسفل ، ويكون مستوى السائل في التجويف ومستوى السائل في الحاوية على نفس الارتفاع ، مما يؤدي إلى تحريك الكرة العائمة في التجويف للتحرك لأعلى ويرتفع وينخفض مع ارتفاع وانخفاض مستوى السائل في الحاوية.في هذا الوقت ، لا يمكننا رؤية مستوى السائل ، لذلك تم تركيب شاشة عرض بعمود مغناطيسي خارج التجويف.
ميزة التصميملمقياس مستوى رفرف مغناطيسي
◎هيكل بسيط ، عملية صلبة وموثوقة ومستقرة
◎مقياس العرض في الموقع واضح ومذهل وسهل القراءة
◎يمكنه قياس مستوى السائل والإشارة إليه بسائل ملوث مسبب للتآكل ، وقابل للاشتعال ، وسام ، ودرجات حرارة عالية ، وملوث مهيج
◎يمكن تحديد نماذج التثبيت المتعددة وأشكال الاتصال
◎نطاق ضغط التصميم: فراغ كامل إلى 10 ميجا باسكال
◎نطاق درجة حرارة التصميم: - 160 ~ + 450 درجة مئوية
◎تصميم احترافي للضغط ودرجة الحرارة الخاصة
المعايير الفنيةلمقياس مستوى رفرف مغناطيسي
| تطبيق نموذجي | قياس مستوى السائل |
|
موديل المنتج |
نيويورك |
| استمارة التثبيت | شنت الجانب ، أعلى شنت |
| مادة الجسم | 304316 |
| نطاق القياس | 0 ~ 6 م |
| دقة القياس | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (قابلة للتحديد) |
| كثافة متوسطة | ≥0.425 جم / سم3 |
| فرق الكثافة | ≥ 0.1 جم / سم3 |
| لزوجة متوسطة | ≤0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| خرج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية |
-50 ~ + 350 درجة |
| ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
| عملية اتصال | شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
