تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | موديل المنتج: | نيويورك |
|---|---|---|---|
| استمارة التثبيت: | شنت الجانب ، أعلى شنت | المواد الرئيسية: | 304、316 |
| نطاق القياس: | 0 ~ 6 م | دقة القياس: | ± 3 مم 、 ± 5 مم 、 ± 10 مم 、 ± 20 مم (اختياري) |
| كثافة متوسطة: | ≥0.425 جم / سم مكعب | فرق الكثافة: | ≥ 0.1 جم / سم مكعب |
| تسليط الضوء: | قياس جهاز إرسال المستوى المغناطيسي للخزان,مقياس مستوى رفرف مغناطيسي مقاوم للتآكل,مقياس قياس مغناطيسي سائل |
||

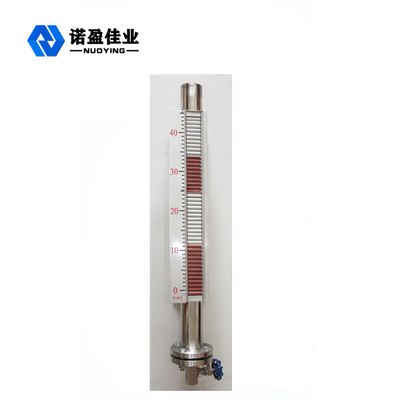

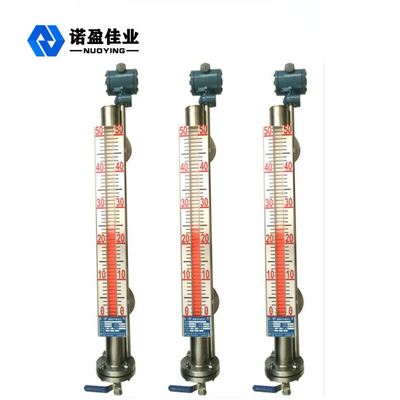

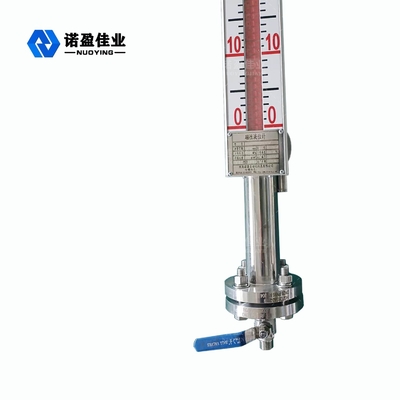

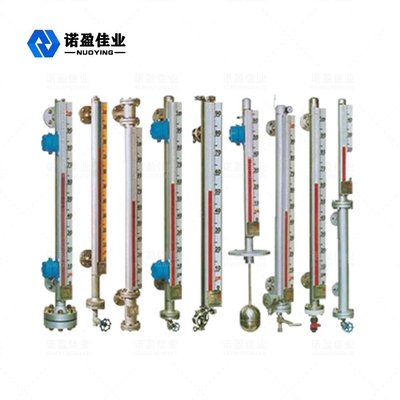

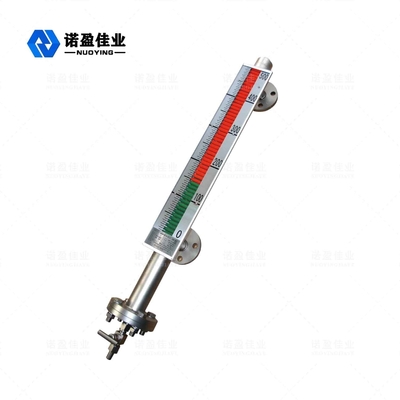

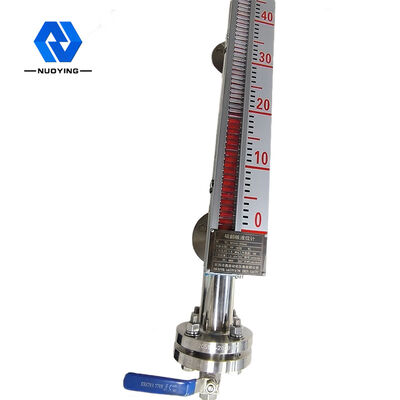

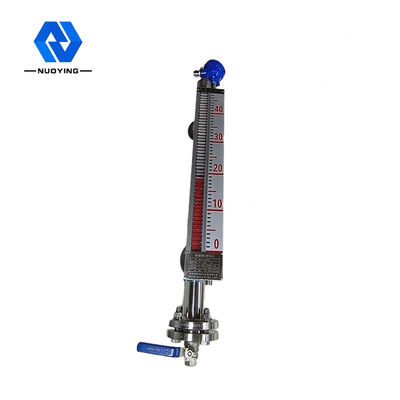

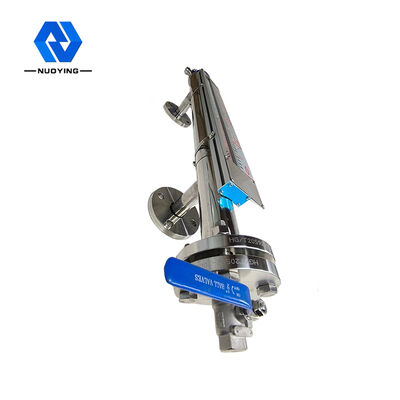

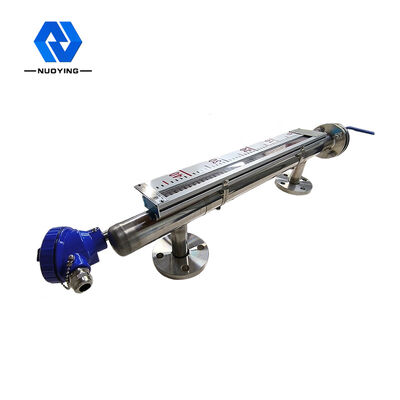

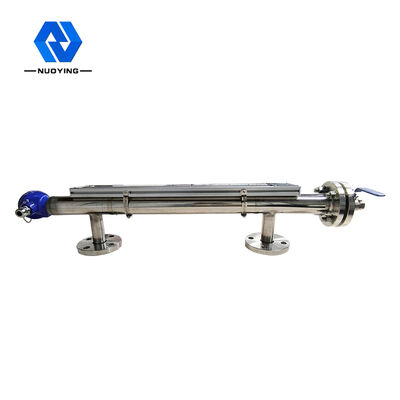

قياس مستوى رفرف الخزان المغناطيسي للمناسبات المقاومة للتآكل السائل
مبدأ العمل
يمكن استخدام مقياس المستوى المغناطيسي لجميع أنواع البرج ، الخزان ، الخزان ، الحاوية الكروية والمراجل وغيرها من معدات الكشف عن المستوى المتوسط.يمكن أن يحقق مقياس المستوى المغناطيسي إحكامًا عاليًا ومنعًا للتسرب ومناسبًا لدرجات الحرارة العالية والضغط العالي والمناسبات المقاومة للتآكل.
يحتوي مقياس المستوى المغناطيسي على تجويف لاستيعاب الكرة العائمة (تسمى أنبوب القياس أو الأنبوب الرئيسي) ، والتي تتكون من موصل مع الحاوية من خلال شفة أو أي وصلة مناسبة أخرى.وفقًا لمبدأ الموصل ، مع تغيير مستوى السائل في الحاوية ، تكون الصفحة الموجودة في التجويف ومستوى السائل في الحاوية من نفس الارتفاع ، لذلك فهي تدفع الكرة العائمة في التجويف للتحرك لأعلى و لأسفل ، ويرتفع وينخفض مع مستوى السائل في الحاوية.في هذا الوقت ، لا يمكننا رؤية مستوى السائل ، لذلك تم تركيب شاشة عرض العمود المغناطيسي خارج التجويف.

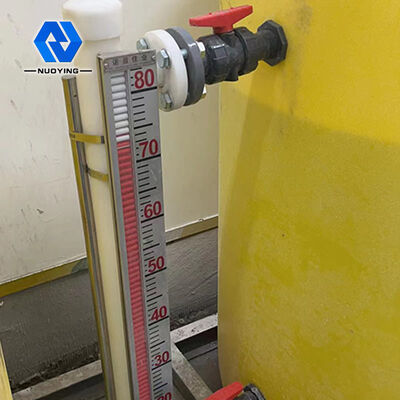

الكرة العائمة في السائل وكانت جزءًا من الحدود مثبتة بمغناطيس فولاذي دائم ، عندما يتم رفع تقلب مستوى السائل المقاس للحاوية ، يتم رفع أنبوب مقياس مستوى العوامة المغناطيسية ، وتطفو في المغناطيس الدائم عن طريق اقتران مغناطيسي بمؤشر عمود مغناطيسي ، يتحول العمود 180 درجة إلى الأحمر ، والأبيض ، عندما يرتفع مستوى السائل ، العمود المزدوج من الأبيض إلى الأحمر ، عندما ينخفض مستوى السائل ، يتغير العمود من الأحمر إلى الأبيض ، ويكون التقاطع الأحمر والأبيض للمؤشر هو الارتفاع الفعلي مستوى السائل داخل الحاوية ، وذلك لتحقيق مؤشر واضح على مستوى السائل.
1. فتحة التوصيل
2-قياس الأنبوب
3. شاشة الوجه المغناطيسية
4. عمود الوجه المغناطيسي
5. تعويم
6. المشبك الثابت
7- اللافتات
8. صمام الصرف
9- أنابيب الصرف الصحي
10. شفة التوصيل
ميزة التصميم
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
◎ مقياس العرض الميداني واضح ولافت للنظر وسهل القراءة.
◎ يمكن قياس والإشارة إلى مستوى السائل مع التآكل ، والقابل للاشتعال ، والسامة ، وارتفاع درجة الحرارة ، وإثارة التلوث.
يمكن تحديد أشكال التثبيت المختلفة وأشكال الاتصال المختلفة.
نطاق الضغط المصمم هو فراغ كامل إلى 10 ميجا باسكال.
نطاق درجة حرارة التصميم -160 ~ + 450 درجة مئوية.
◎ يمكن تصميمه خصيصًا للضغط ودرجة الحرارة الخاصة.
المقياس التقني
| تطبيق نموذجي | قياس مستوى السائل |
| موديل المنتج | نيويورك |
| استمارة التثبيت | شنت الجانب ، أعلى شنت |
| المواد الرئيسية | 304316 |
| نطاق القياس | 0 ~ 6 م |
| دقة القياس | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (اختياري) |
| كثافة متوسطة | ≥0.425 جم / سم مكعب |
| فرق الكثافة | ≥ 0.1 جم / سم مكعب |
| لزوجة متوسطة | ≤0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| إخراج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية | -50 ~ + 350 درجة |
| ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
| عملية اتصال | شفة (اختياري) |
| القرار | 士 أنا مم |
| فئة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaⅡCT6Ga ، ExdⅡ CT6Gb (انظر الشهادة) |
*ملاحظات: يمكن تخصيص المنتجات وفقًا لمتطلباتك الخاصة!
